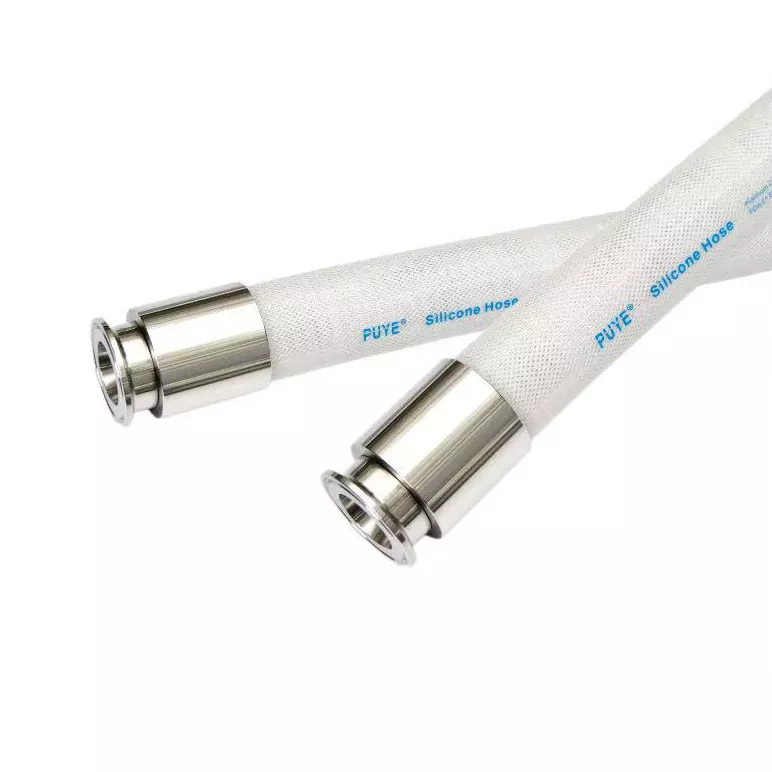

특히 호스가 압력 변화, 잦은 청소 또는 반복 설치를 견뎌야 하는 경우 유연한 호스 연결이 배관 시스템에서 가장 취약한 지점이 되는 경우가 많습니다. 트라이 클램프 유연한 호스 피팅 및 압착은 영구 압착 슬리브와 결합된 스테인레스 스틸 호스 바브를 사용하여 호스를 제자리에 고정하고 작동 중에 느슨해지거나 벗겨지는 것을 방지합니다.

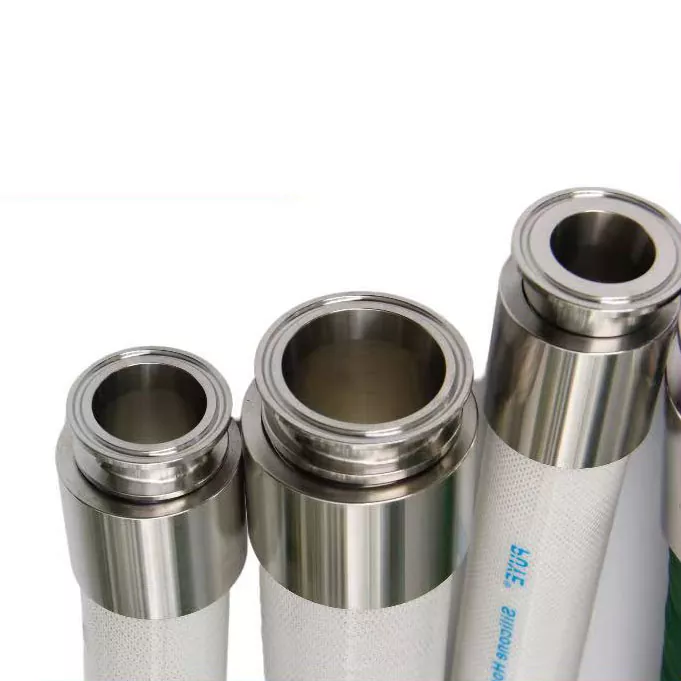

Tri-Clamp 끝을 사용하면 호스 어셈블리를 위생 배관 장비에 직접 연결할 수 있으며, 압착 슬리브는 호스 본체 주위에 일관된 고정력을 생성합니다. 304 또는 316L 스테인리스강 피팅과 위생 호스 재질로 제공되는 이 연결 방법은 청결성, 유연한 라우팅 및 긴 서비스 수명이 필요한 시스템에 적합합니다. 호스 크기, 클램프 표준 및 피팅 구성은 다양한 프로젝트 요구 사항에 따라 맞춤 설정할 수 있습니다.
|
특징/속성 |
사양 세부정보 |
|

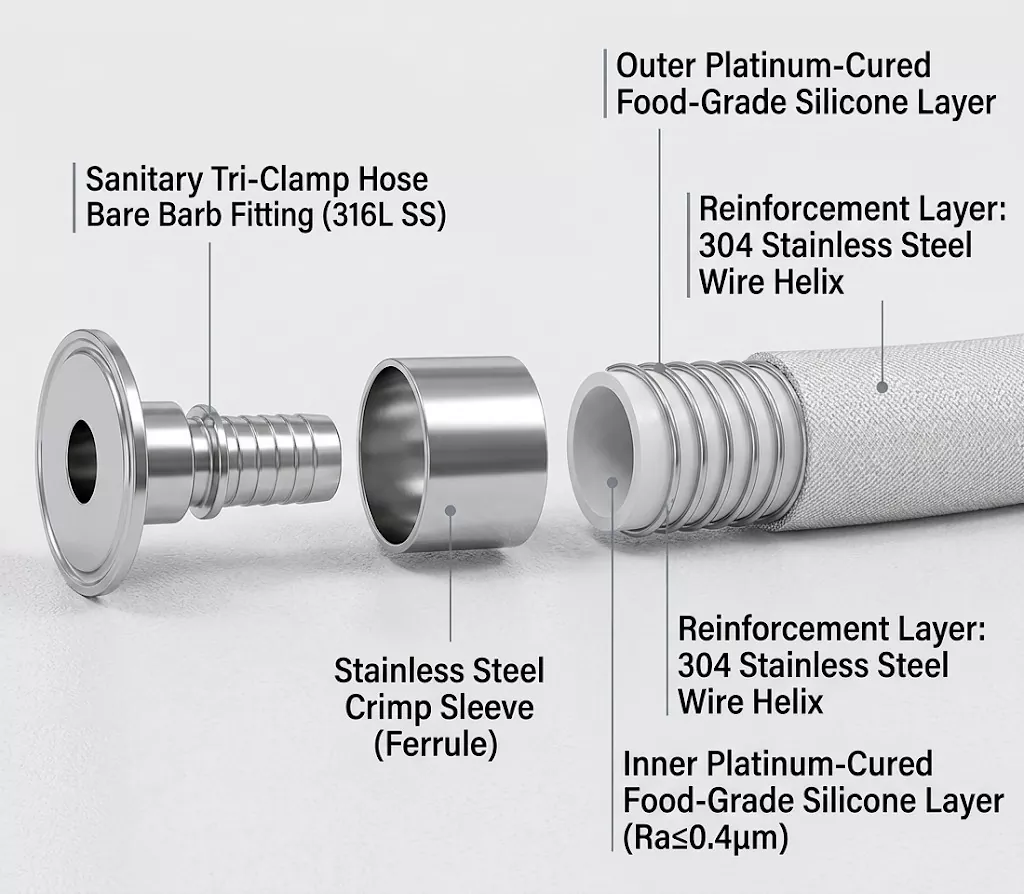

내부 및 외부 레이어 |
백금 경화 식품/의약품 등급 실리콘 |
|
보강층 |
나선형 304 스테인레스 스틸 와이어 및 폴리에스테르 직물 브레이드 |
|
엔드 피팅 및 슬리브 |
304 / 316L 스테인레스 스틸 정밀 가공 호스 바브 및 슬리브 |
|
온도 범위 |
-60°C ~ +200°C(-76°F ~ +392°F), 짧은 스파이크 최대 220°C(428°F) |
|
압력 등급 |
완전 작동 양압 및 완전 진공(-1bar/붕괴 방지) |
|
위생 준수 |
FDA 21 CFR 177.2600, GB 표준, 3-A 위생 준수 |
|
살균지원 |
CIP(Clean-In-Place) 및 SIP(Steam-In-Place) 호환 |
영구적으로 압착된 연결: 스테인레스 스틸 슬리브는 다중 바브 피팅 위에 기계로 압착되어 압력 스파이크나 심한 진동으로 인해 호스가 터지는 것을 방지하는 영구적인 변조 방지 씰을 생성합니다.
백금 경화 실리콘 구조: 무취, 무미, 비침출. 백금 경화는 표준 과산화물 경화 실리콘에 비해 우수한 순도와 낮은 추출성을 보장합니다.

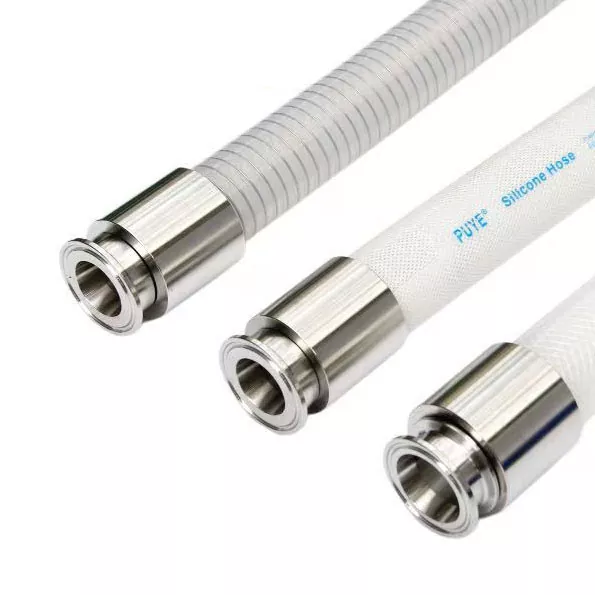

진공 및 꼬임 방지: 304 스테인리스 스틸 와이어 나선형으로 강화된 호스는 꽉 구부리거나 고진공/흡입 작업 중에도 눌리거나 무너지지 않고 전체 내부 직경을 유지합니다.
매우 매끄러운 거울 마감 내부 보어: 매끄러운 내부 표면은 제품 축적을 방지하고 마찰 손실을 낮추며 손쉬운 CIP/SIP 청소 루틴을 보장합니다.

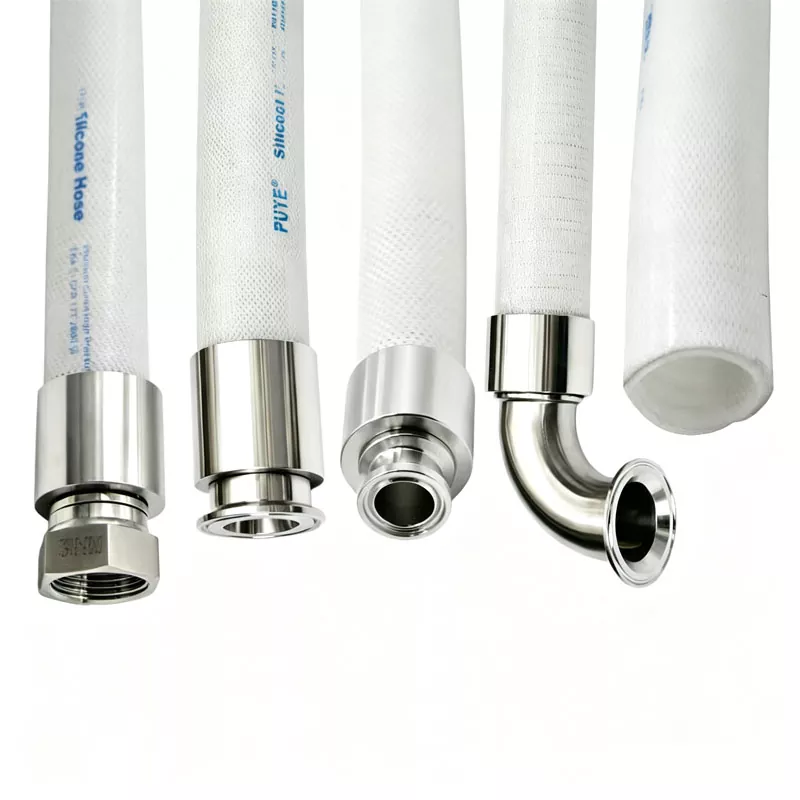

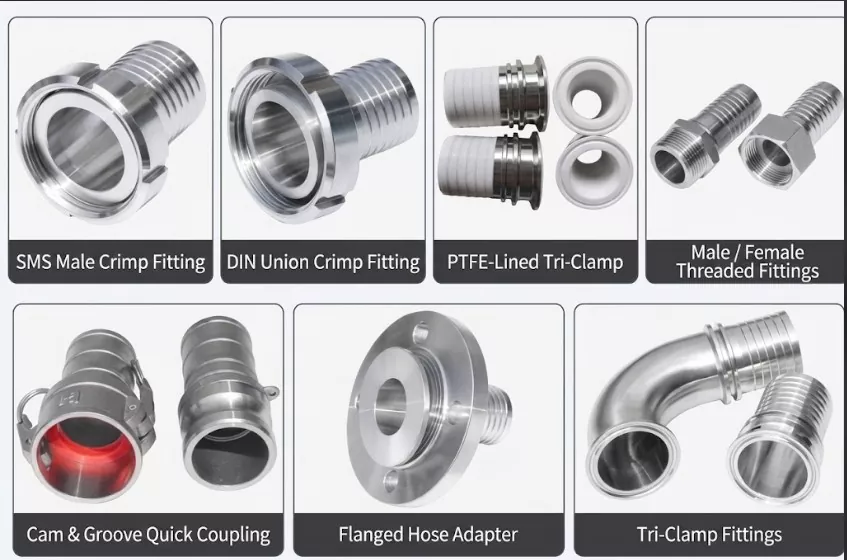

Tri-Clamp/Tri-Clover(TC): 빠르고 도구가 필요 없는 조립을 위해 ASME BPE 및 3-A 표준을 충족하는 직선 및 $90^\circ$ 엘보우 디자인입니다.
유럽 위생 연합(DIN 및 SMS): 유럽 유제품 및 양조 장비용 정밀 가공 DIN 회전 너트 및 SMS 수나사 커플링.
산업용 나사형 어댑터: 펌프, 매니폴드 및 강성 파이프에 직접 연결하기 위한 수형 및 암형 NPT/BSPT 나사산입니다.
플랜지형 및 Camlock 어댑터: 견고한 시스템을 위한 ANSI/DIN 플랜지형 끝단과 빠른 유체 전달을 위한 신속 분리 Camlock(EC) 커플링.
부식 방지 PTFE 라이닝 피팅: 매우 공격적인 화학 용액을 위한 전체 PTFE 라이닝이 있는 플랜지 및 클램프 끝단.
A: 이것은 압착에 매우 중요합니다! 당사의 피팅은 표준 위생 호스 ID(내부 직경)와 일반적인 벽 두께를 기반으로 설계되었습니다. 주문 시 호스의 내경과 외경(OD)을 알려주시면 안전하고 확실한 압착을 보장하기 위해 정확한 슬리브 크기를 제공해 드리겠습니다.
A: 우리 디자인에는 없습니다! 당사의 크림프 스템은 매끄럽고 서로 맞물리는 테일 디자인이 특징입니다. 슬리브로 적절히 압착하면 호스 내부 라이닝과 스테인레스 스틸 스템 사이의 연결이 거의 완벽하게 원활해집니다. 이는 틈새를 제거하고 라인을 100% 위생적으로 유지합니다.

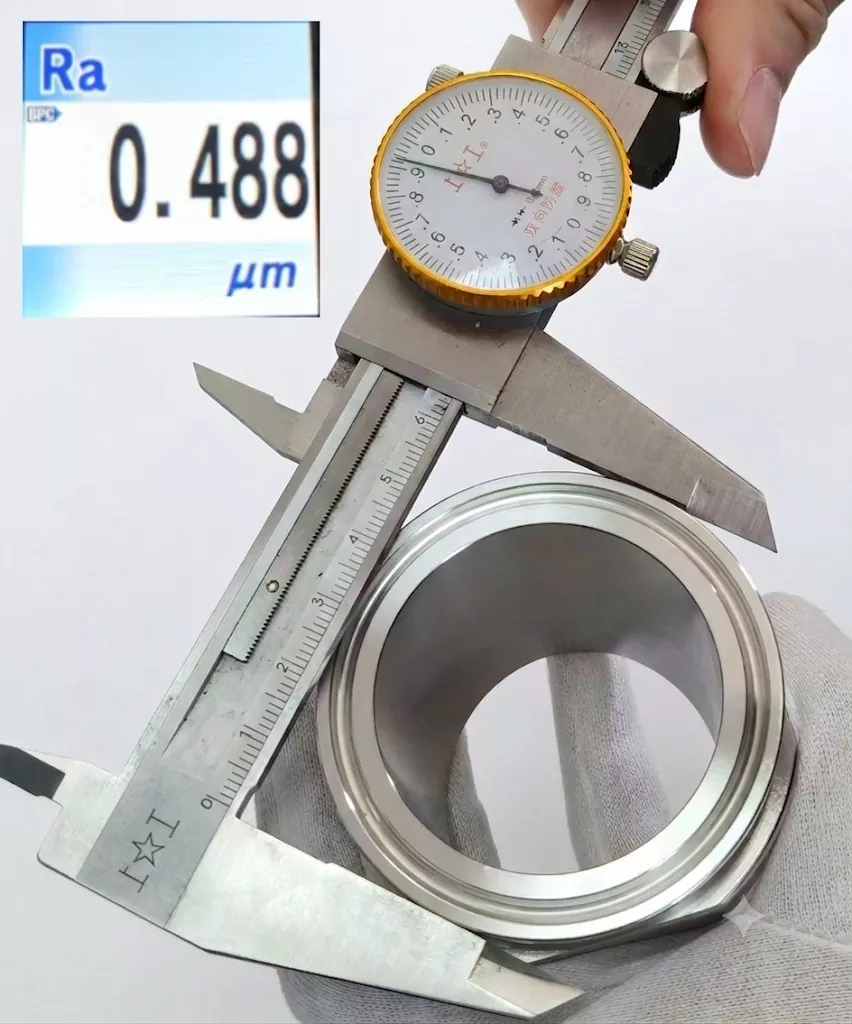

우리의 품질 기준은 간단합니다. 완벽하든지 아니면 아무것도 아닙니다. 모든 배치는 높이, ID, OD 및 내부 표면 마감(Ra < 0.8 µm)에 대해 100% 검사를 거칩니다. 이 높은 기준을 충족하는 제품만 출하됩니다. 안심하십시오. 귀하의 주문은 수행을 위해 제작 및 테스트되었습니다.
모든 위생 배관 프로젝트에는 연결 치수 및 자재 선택부터 납품 일정 및 설치 조건까지 다양한 요구 사항이 있습니다. DINGYUE는 구매 프로세스 전반에 걸쳐 기술 지원을 제공하여 고객이 적합한 구성 요소를 선택하고 프로젝트를 원활하게 완료할 수 있도록 돕습니다.
생산에 앞서 당사 팀은 제품 선택, 도면 확인 및 특수 치수, 표면 마감, 재료 및 연결 표준을 포함한 맞춤형 요구 사항을 지원합니다. 대량 주문 전에 샘플을 테스트하고 검증할 수 있습니다.
제조 과정에서 각 배치는 엄격한 품질 절차에 따라 검사됩니다. 모든 구성 요소가 프로젝트 요구 사항을 충족하는지 확인하기 위해 재료 인증서, 치수 검사 기록 및 생산 추적 문서가 제공될 수 있습니다.
국제 주문의 경우 DINGYUE는 전문 포장, 배송 조정 및 생산부터 배송까지 주문 업데이트를 지원합니다. 고객은 제품을 받은 후 필요할 때 설치 안내, 기술 지원, 교체 지원도 받을 수 있습니다.
