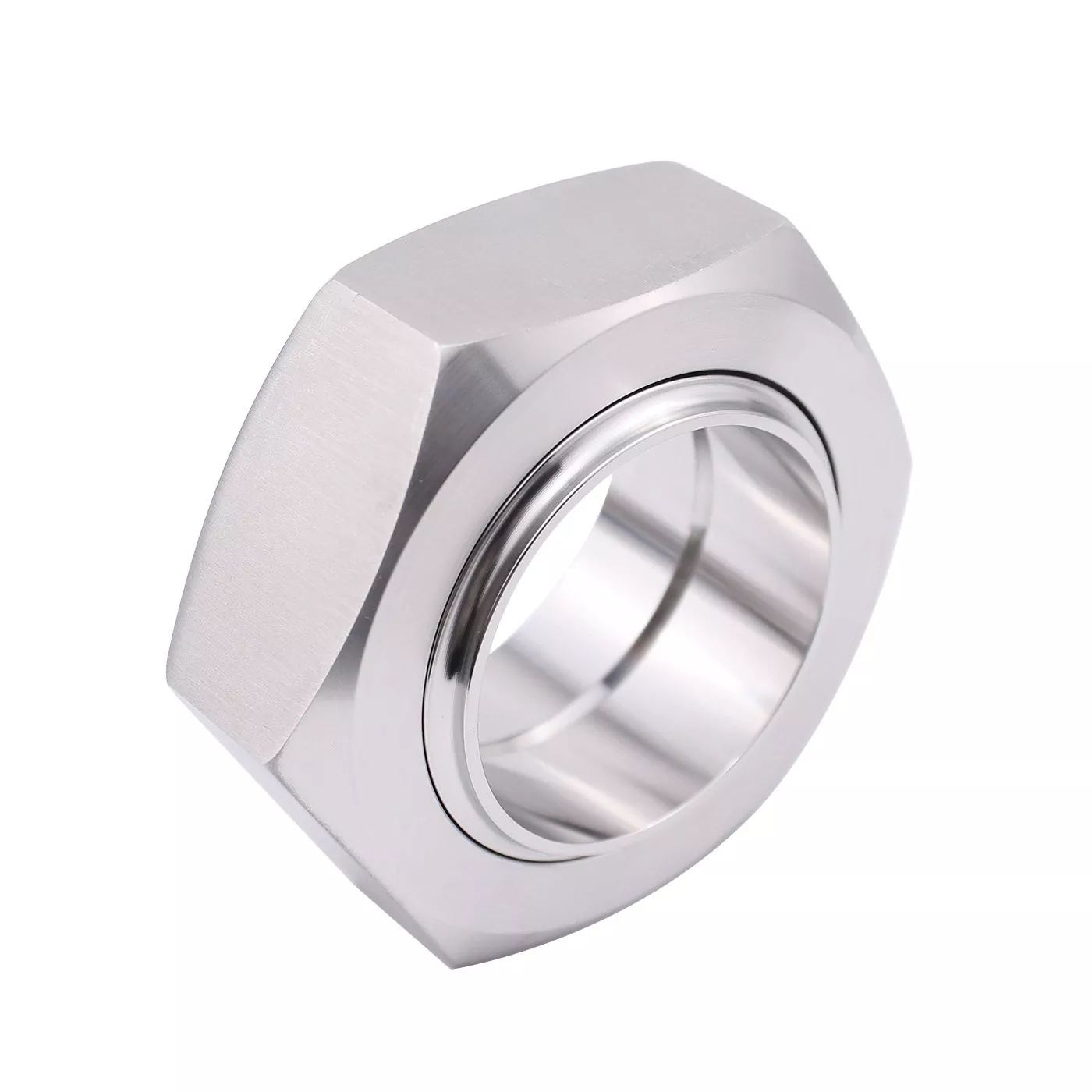

하수관 조합위생적인 튜브 또는 파이프의 두 섹션을 연결하는 동시에 청소, 검사 또는 유지 관리를 위해 신속하게 분해할 수 있도록 설계된 정밀 엔지니어링 피팅입니다. 식품 및 음료, 제약, 생명공학, 화장품 등의 산업에서 이러한 결합은 무균 상태와 공정 무결성을 유지하는 데 중요한 역할을 합니다. 일반적인 위생관 유니온은 수나사 너트, 암나사 본체, 누출 방지 씰을 생성하는 개스킷 또는 O-링의 세 가지 주요 구성 요소로 구성됩니다. 이 설계는 파이프 끝단을 손상시키지 않고 반복적인 연결 및 분리를 허용하며, 이는 CIP(Clean-In-Place) 및 SIP(Sterilize-In-Place) 작업에 필수적입니다.
모든 DINGYUE 위생관 유니온은 ISO 9001 인증 시설에서 생산되며 주요 위생 표준을 준수합니다. 제품은 치수 검사, 표면 거칠기 테스트, 재질 인증, 압력 테스트 등 엄격한 검사를 거칩니다. 규정 준수 세부정보에는 다음이 포함됩니다.
위생 파이프 유니온은 다양한 위생 처리 환경에서 사용됩니다. 신속하게 분리할 수 있는 기능 덕분에 자주 청소하거나 제거해야 하는 장비에 이상적입니다. 일반적인 응용 분야는 다음과 같습니다.
Q: 위생관 유니온과 위생 커플링의 차이점은 무엇입니까?
A: 위생관 유니온은 3개의 별도 부품(수형 너트, 암형 몸체, 개스킷)으로 구성되어 있어 인접한 파이프를 움직이지 않고도 조인트를 분리할 수 있습니다. 커플링은 일반적으로 분리를 위해 절단이나 용접이 필요할 수 있는 영구적 또는 반영구적 연결입니다. 빈번한 접근이 필요한 곳에서는 유니언이 선호되는 반면 직선 영구 연결에는 커플링이 사용됩니다.
Q: DINGYUE 위생관 유니온에는 어떤 개스킷 재료를 선택해야 합니까?
A: 선택은 공정 온도, 화학물질 접촉, 규제 요건에 따라 달라집니다. EPDM은 뜨거운 물, 증기 및 최대 150°C(302°F)의 다양한 식품에 적합합니다. 실리콘은 고순도 제약 응용 분야에 자주 사용되며 -60°C ~ 200°C의 좋은 온도 범위를 갖습니다. Viton(FKM)은 오일과 공격적인 용매에 대한 탁월한 내화학성을 제공합니다. PTFE는 화학적으로 가장 불활성이며 매우 높은 온도를 견딜 수 있지만 탄력성은 떨어집니다. 항상 특정 미디어와의 호환성을 확인하십시오.
Q: 위생관 유니온을 어떻게 청소하고 유지관리하나요?
A: 위생관 유니온은 CIP 및 SIP 공정용으로 설계되었습니다. 세척하는 동안 세척액이 누출되지 않고 통과할 수 있도록 유니온은 완전히 조립된 상태를 유지해야 합니다. 수동 청소의 경우 유니온을 분해하고 승인된 알칼리성 또는 산성 세제로 모든 금속 구성품을 세척하십시오. 정제수로 깨끗이 헹궈주세요. 개스킷을 검사하고 뒤틀림, 균열 또는 압축 변형의 징후가 나타나면 교체해야 합니다. 새 개스킷이나 검사한 개스킷으로 다시 조립하고 적절한 토크로 조입니다.
Q: 권장 최대 작동 압력은 얼마입니까?
A: 최대 작동 압력은 크기, 개스킷 재질, 온도에 따라 다릅니다. 주변 온도에서 최대 2인치 크기의 경우 유니언은 일반적으로 10bar(145psi)를 처리할 수 있습니다. 치수 표에 표시된 것처럼 크기가 클수록 압력 등급이 더 낮습니다. 온도가 상승하면 압력 등급이 감소합니다. 설치하기 전에 항상 특정 구성에 대한 DINGYUE 압력-온도 차트를 참조하십시오.
Q: DINGYUE 위생관 조합은 식품 접촉 인증을 받았나요?
A: 모든 DINGYUE 위생관 유니온은 FDA를 준수하는 스테인레스 스틸 재질로 만들어졌습니다. 사용된 개스킷 재료는 식품 접촉에 대해서도 FDA 규격을 준수합니다. 금속 부품에는 유해한 코팅이나 잔류물이 없습니다. 품질 문서화를 뒷받침하기 위해 요청 시 규정 준수 인증서가 제공됩니다.
Q: 내 시스템에 맞는 올바른 크기의 위생관 유니온을 어떻게 선택합니까?
A: 크기는 공정 라인에 사용되는 튜브의 외부 직경과 일치해야 합니다. 캘리퍼스로 튜브 OD를 정확하게 측정합니다. 일반적인 크기는 인치 또는 밀리미터 단위의 튜브 OD를 기준으로 합니다(예: 1인치 OD, 25.4mm OD). 맞대기 용접 및 I-라인 연결의 경우 유니언은 튜브 OD와 크기가 동일해야 합니다. 3중 클램프 연결의 경우 크기는 페룰 OD에도 해당합니다. 확실하지 않은 경우 튜브 OD 및 연결 유형을 제공하면 DINGYUE가 올바른 제품을 선택하는 데 도움을 드립니다.
Q: 리드타임은 무엇입니까?
A: 표준 크기와 재료는 일반적으로 재고가 있으며 영업일 기준 3~7일 이내에 배송될 수 있습니다. 맞춤형 크기, 비표준 표면 마감 또는 특수 개스킷 재질의 경우 주문 수량 및 복잡성에 따라 15~30일이 소요될 수 있습니다. DINGYUE는 긴급한 프로젝트 요구 사항을 지원하기 위해 일반적인 304L 및 316L 스테인레스 스틸 조합의 광범위한 재고를 유지합니다.
