신뢰할 수 있는 위생 배관 시스템은 모든 연결 지점에서 시작됩니다. 밸브와 장비의 성능이 양호하더라도 품질이 낮은 연결 부품은 밀봉 성능, 유지 관리 효율성 및 장기적인 시스템 안정성에 영향을 미칠 수 있습니다.

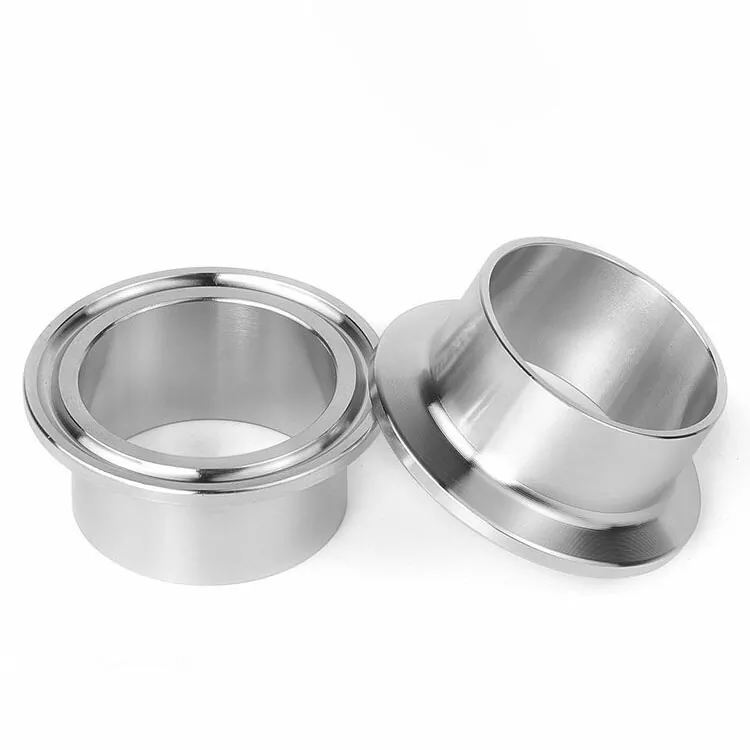

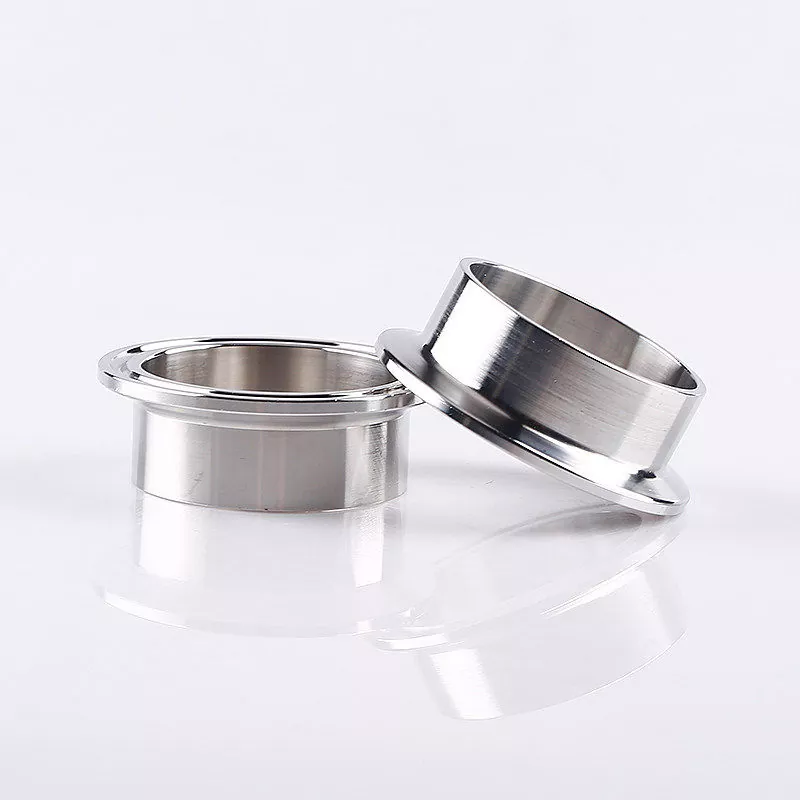

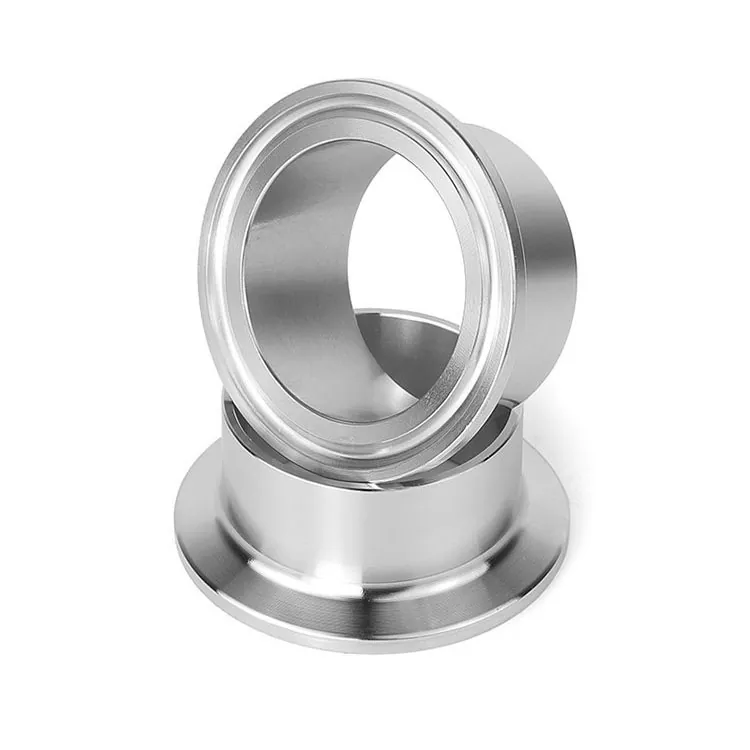

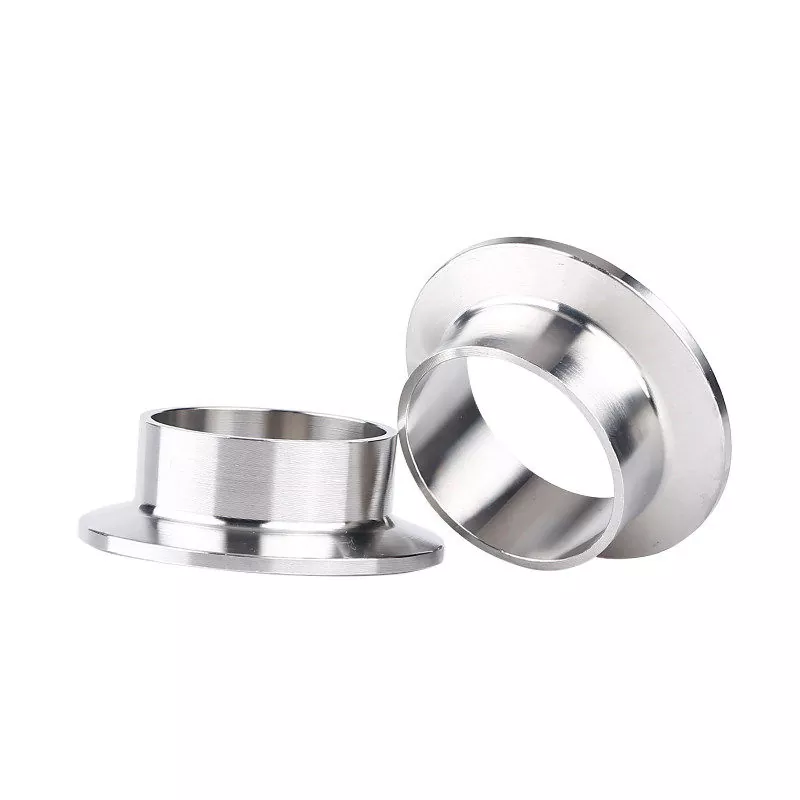

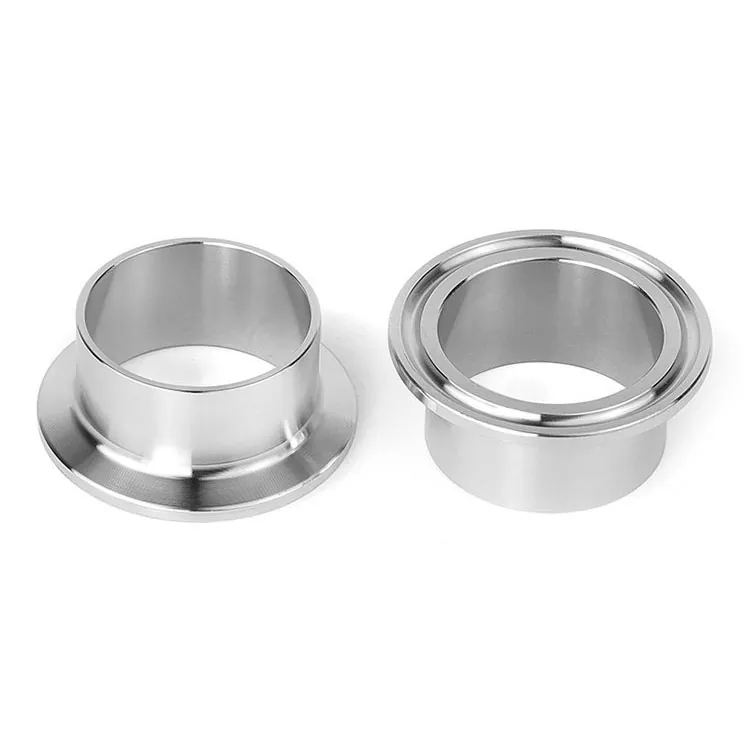

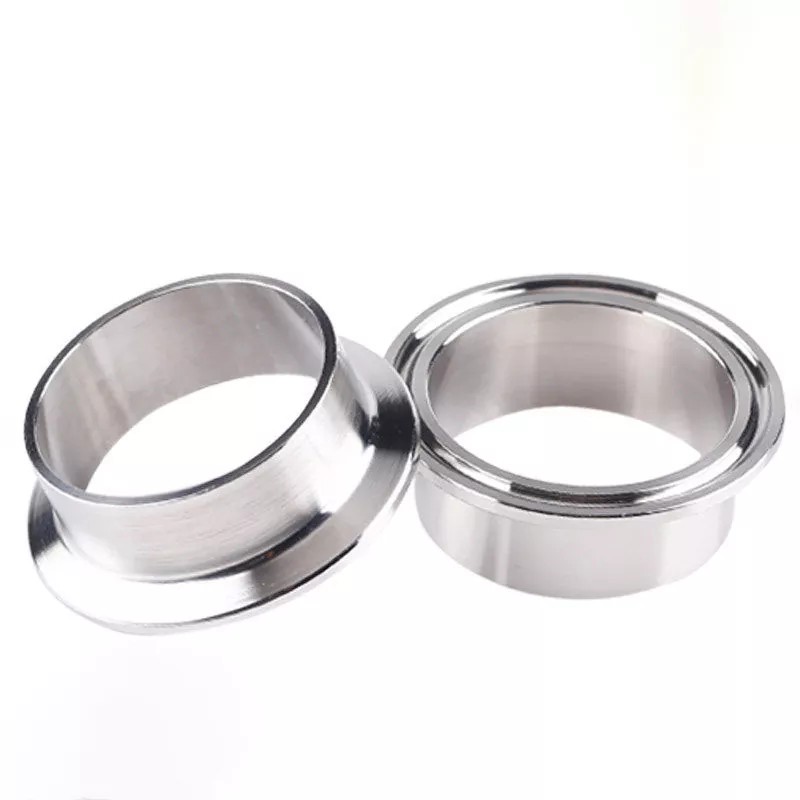

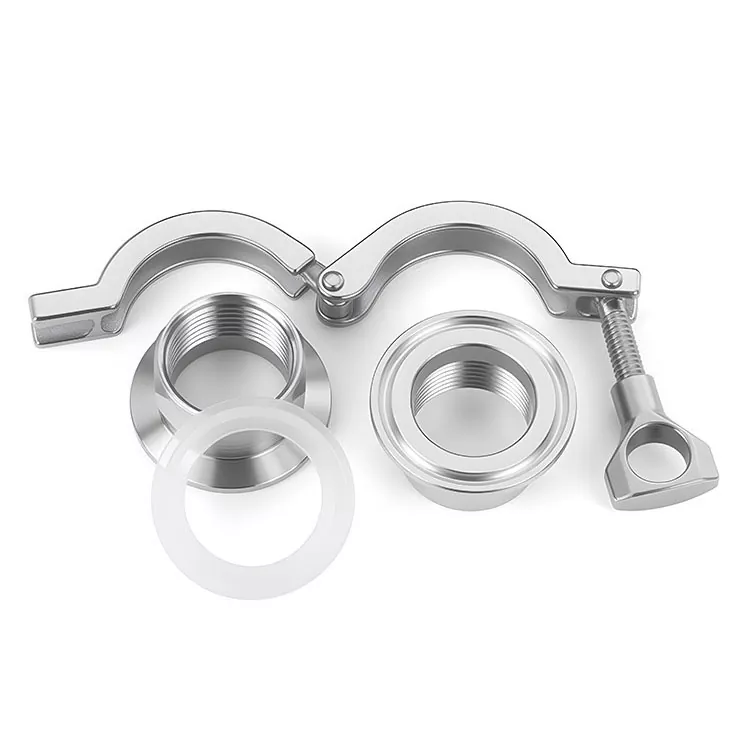

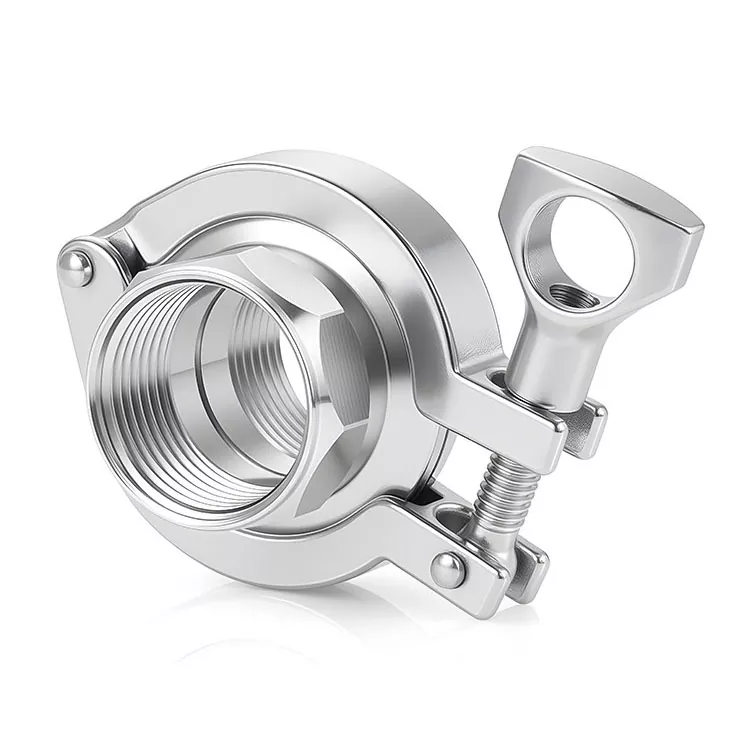

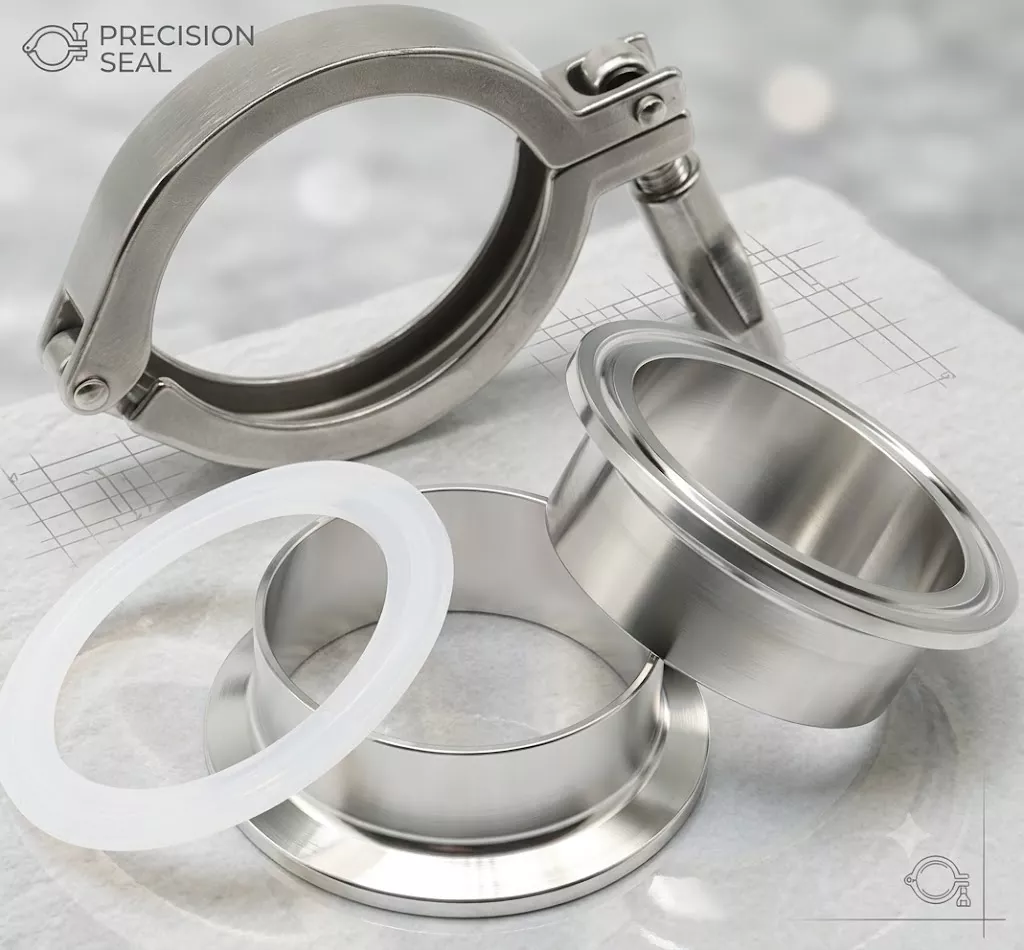

DINGYUE 트라이 클램프 페룰은 클램프 어셈블리를 통해 위생관, 밸브, 펌프, 탱크 및 기타 처리 장비를 연결하는 데 사용되는 정밀 가공 부품입니다. 설치 중에 페럴은 개스킷 및 클램프와 함께 작동하여 매끄러운 내부 파이프라인 표면을 유지하면서 안전한 연결을 생성합니다.
우리는 다양한 응용 분야 요구 사항에 따라 304 및 316L 옵션을 포함한 고품질 스테인리스 스틸 재료를 사용하여 페룰을 제조합니다. 제약, 생명 공학 및 고순도 응용 분야의 경우 316L 스테인리스강은 향상된 내식성과 내구성을 제공합니다. 일반 식품 및 음료 시스템의 경우 304 스테인리스강은 안정적이고 경제적인 솔루션을 제공합니다.
일반적인 위생 표준 및 맞춤형 사양을 지원하는 당사의 삼중 클램프 페룰은 위생 처리 라인, 장비 제조 프로젝트 및 고급 액체 냉각 시스템에 널리 적용됩니다.
|
범주 |
주요 매개변수/옵션 |
설명 및 애플리케이션 노트 |
|
재료 등급 |
• 316L 스테인리스 스틸(1.4404 / 1.4435) • 304 스테인리스강(1.4301) |
316L: 저탄소, 우수한 내식성. 바이오 의약품, 고순도 및 액체 냉각 애플리케이션에 선호됩니다. 304: 식품, 음료, 일반 산업 라인에 대한 표준 상업 등급입니다. |
|
압력 등급 |
• 표준 윙너트 클램프: 10~25bar(145~360psi) • 고압 볼트형 클램프: 최대 50~100bar(725~1450psi) |
작동 압력은 클램프 설계, 작동 온도 및 개스킷 재질 선택에 따라 달라집니다. |
|
개스킷 재료 및 온도 |
• EPDM: -40°C ~ +135°C(-40°F ~ +275°F) • PTFE(테플론): -20°C ~ +200°C(-4°F ~ +392°F) • FKM/Viton: -20°C ~ +200°C(-4°F ~ +392°F) • 실리콘: -50°C ~ +180°C(-58°F ~ +356°F) |
EPDM: 스팀 및 CIP/SIP 청소에 가장 적합합니다. PTFE: 최대 화학적 불활성. FKM: 내유성이 우수하고 산/염기에 대한 저항성이 강합니다. 실리콘: 높은 유연성과 열 안정성. |
|
표준 및 규정 준수 |
• ASME BPE / 3-A (미국 / 바이오제약) • DIN 32676(유럽/산업) • ISO 1127 / ISO 2037(국제) • BS 4825 파트 3(영국) • FDA 21 CFR 177.2600 및 USP 클래스 VI |
글로벌 호환성, 위생 설계 규정 준수(데드 레그 제로) 및 식품/약제 등급 안전성을 보장합니다. |
위생 처리 시스템에서 연결 지점에는 밸브 및 파이프라인과 동일한 주의가 필요합니다. 작은 틈, 고르지 않은 표면 또는 열악한 밀봉 구조로 인해 청소가 어려워지고 생산 안전에 영향을 미칠 수 있습니다.
DINGYUE에서는 개스킷 및 클램프와의 더 나은 접촉을 보장하기 위해 제어된 정확도로 페럴 밀봉 표면을 가공합니다. 부드러운 내부 구조는 잔류물 축적 가능성을 줄이고 효율적인 CIP 및 SIP 세척 절차를 지원합니다.
식품, 음료, 제약 제조와 같은 산업의 경우 이는 유지 관리가 더 쉽고 위생 조건을 더 잘 제어할 수 있음을 의미합니다.
위생 파이프라인은 종종 반복적인 압력 변화, 온도 주기 및 청소 절차를 경험합니다. 연결 구성 요소는 이러한 조건에서 안정적인 성능을 유지해야 합니다.
당사의 트라이 클램프 페룰은 연결된 부품 간에 일관된 위치 지정을 제공하기 위해 정밀한 플랜지 치수로 제조됩니다. 적합한 개스킷 및 클램프와 결합하면 안정적인 밀봉 성능을 생성하고 정렬 불량이나 부적절한 설치로 인한 위험을 줄이는 데 도움이 됩니다.
생산 중단 시간은 특히 빈번한 청소 또는 장비 교체가 필요한 경우 운영 비용에 직접적인 영향을 미칠 수 있습니다.

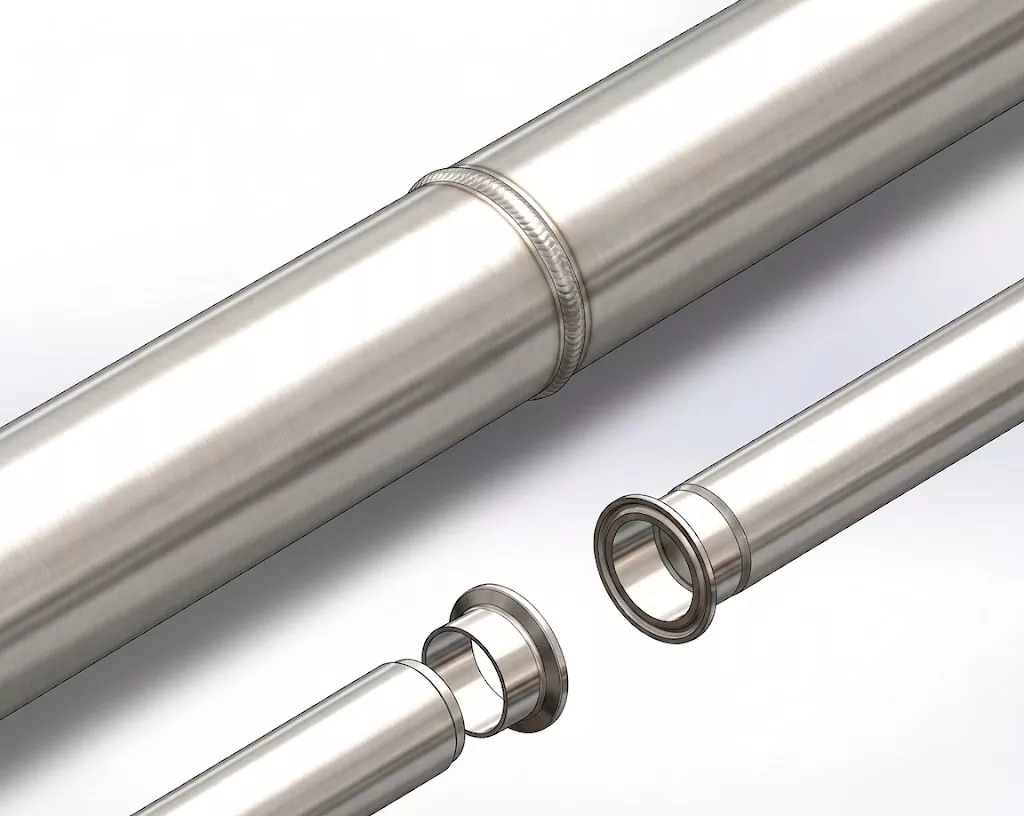

영구 용접 연결과 비교하여 삼중 클램프 시스템을 사용하면 조립 및 분해가 더 빨라집니다. 작업자는 구성 요소를 보다 효율적으로 분리, 검사, 청소 및 재설치할 수 있으므로 유지 관리 시간이 단축되고 생산 유연성이 향상됩니다.
많은 처리 시설에서는 다양한 공급업체의 장비를 결합하므로 연결 호환성이 중요한 구매 고려 사항입니다.
DINGYUE 트라이 클램프 페룰은 널리 사용되는 위생 연결 표준을 따르므로 일반 밸브, 펌프, 필터, 탱크 및 배관 시스템과 통합할 수 있습니다. 이를 통해 교체가 더 쉬워지고 고객이 예비 부품 관리를 단순화하는 데 도움이 됩니다.
당사의 트라이 클램프 페룰은 위생적인 연결과 손쉬운 청소가 요구되는 양조장, 유제품 공장, 음료 생산 라인 및 식품 가공 장비에 널리 사용됩니다.
제약 및 생명 공학 시스템의 경우 316L 스테인리스강 페룰은 안정적인 내식성과 엄격한 위생 처리 요구 사항에 대한 호환성을 제공합니다.

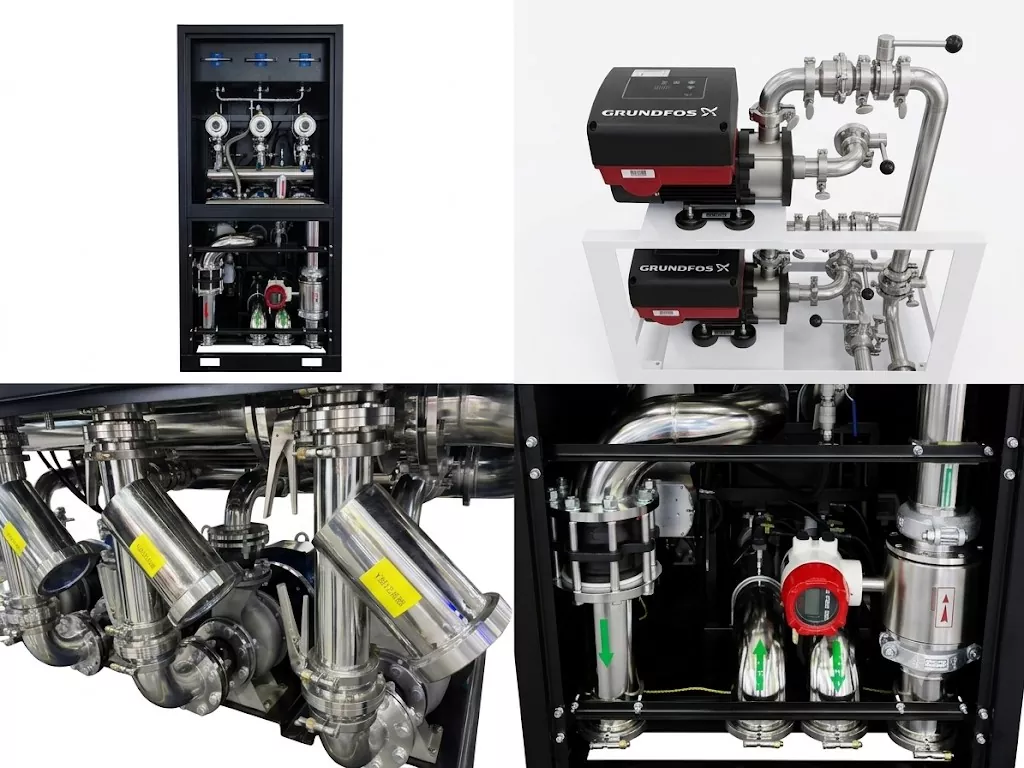

AI 컴퓨팅 및 고성능 서버에 대한 수요가 증가함에 따라 액체 냉각 시스템에는 지속적인 냉각수 순환을 유지하기 위해 안정적인 연결 구성 요소가 필요합니다.
DINGYUE 트라이 클램프 페룰은 부식 방지 소재, 정확한 치수 및 손쉬운 유지 관리 기능을 갖춘 CDU 배관 시스템 및 냉각 루프를 지원합니다.
304 스테인레스 스틸은 식품, 음료 및 일반 위생 배관 시스템에 널리 사용됩니다. 316L 스테인레스 스틸에는 추가 몰리브덴이 포함되어 있어 부식 및 화학적 노출에 대한 저항성이 향상되어 제약, 생명 공학 및 고순도 응용 분야에 더 적합합니다.
선택은 일반적으로 파이프 직경, 연결 표준, 작동 조건 및 연결되는 장비에 따라 달라집니다. 당사의 기술 팀은 기존 파이프라인 도면이나 프로젝트 요구 사항을 기반으로 적합한 치수를 확인하는 데 도움을 드릴 수 있습니다.
예. 우리는 ASME BPE, DIN, ISO 및 기타 국제 규격을 포함하여 널리 사용되는 위생 표준에 따라 제품을 생산합니다. 이를 통해 일반적으로 사용되는 밸브, 펌프, 탱크 및 처리 장비와 통합할 수 있습니다.
예. 특수 치수, 표면 마감, 재료 요구 사항 및 연결 사양을 포함하여 다양한 산업 분야에 대한 맞춤형 제조를 지원합니다. 이 서비스는 일반적으로 장비 제조업체 및 엔지니어링 프로젝트에 사용됩니다.
원료검증, 가공검사, 치수검사, 최종외관검사 등 생산과정 전반에 걸쳐 품질을 관리하고 있습니다. 고객 요구 사항에 따라 자재 인증서 및 검사 문서도 제공될 수 있습니다.
이러한 구성 요소는 식품 및 음료 가공, 유제품 생산, 제약 제조, 생명 공학 시스템 및 고순도 액체 냉각 응용 분야를 포함하여 깨끗하고 안정적인 유체 전달이 필요한 산업에 널리 적용됩니다.
테넌스 기능을 통해 지속적인 운영 환경에 적합합니다.
