28WB 위생 맞대기 용접 True Wyes

파이프라인 분기 설계는 흐름 일관성, 압력 안정성 및 전체 시스템 효율성에 직접적인 영향을 미칠 수 있습니다. 흐름 변화가 더 급격한 표준 분기 피팅과 달리 28WB 위생 맞대기 용접 트루 와이(True Wyes)는 세 개의 파이프라인 섹션 사이에서 보다 점진적인 전환을 생성하여 유체가 방해 없이 시스템을 통과하도록 돕습니다.

위생 엔지니어링 요구 사항 및 ASME BPE 표준에 따라 제조된 이 피팅은 안정적인 맞대기 용접 설치를 위해 정확한 치수를 갖춘 고품질 스테인리스 스틸로 생산됩니다. 영구 용접 연결은 깨끗하고 안전한 파이프라인 구조를 만드는 데 도움이 되어 제약 공정 라인, 생명 공학 장비, 식품 생산 시스템 및 고급 액체 냉각 네트워크와 같은 응용 분야에 적합합니다.

사양 및 세부정보

이 디자인이 CDU에서 중요한 이유

이 "Y자형 티" 구성은 주로 최적화된 흐름 분배 및 시스템 균형을 위해 설계되었습니다.

1) 최적화된 흐름 역학: CDU와 같은 복잡한 냉각 시스템에서는 각 구성 요소에 동일한 양의 액체를 공급하는 것이 중요합니다. 냉각 루프가 여러 개 있는 경우 선형 매니폴드는 고르지 않은 분포를 생성합니다.

2) 균일한 흐름: 대칭형 Y 접합은 유입되는 흐름이 완벽하게 분할되고 분산되도록 보장합니다. 이는 모든 보조 라인에 동일하고 균일한 유량과 일정한 유체 압력을 제공하며 이는 고성능 전자 장치의 균형 잡힌 작동에 필수적입니다.

낮은 난기류: 부드럽고 각진 분기는 거친 90도 접합부에서 발생할 수 있는 난류와 에너지 손실을 줄여 펌프 효율성을 향상시키고 시스템 소음을 줄입니다.

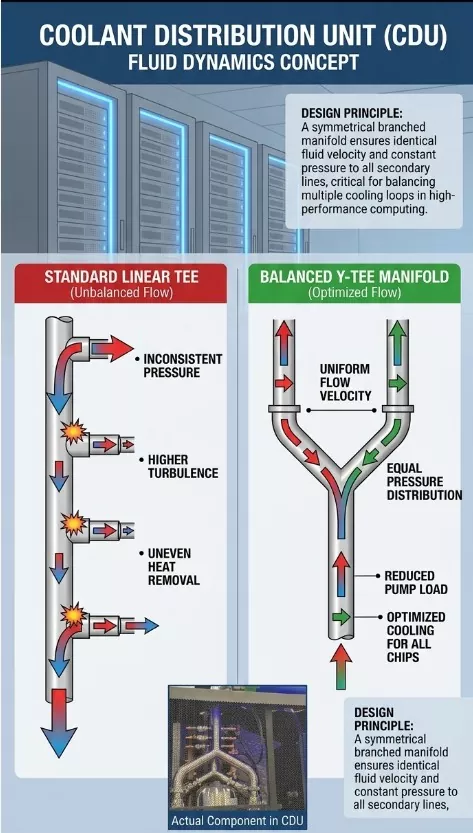

시각적 비교: 흐름 분포 매니폴드

왼쪽: 흐름이 점점 약해져서 냉각이 고르지 않게 되는 표준 선형 매니폴드를 보여줍니다.

오른쪽: 모든 출력에 대해 완벽하게 대칭적이고 균일한 흐름을 생성하는 최적화된 Y-tee 매니폴드를 보여줍니다.

측면 티 대 트루 Y 티

많은 사람들이 이 두 가지가 모두 "Y"처럼 보이기 때문에 혼동합니다. 그러나 액체의 경로는 매우 다릅니다. 배관 레이아웃에 적합한 것을 선택하는 방법은 다음과 같습니다.

빠른 비교  측면 티 VS 트루 Y 티

1. 측면 티 — "고속도로 출구"

작동 방식: 출구 경사로가 있는 고속도로라고 생각하세요. 주요 교통은 방해 없이 직선으로 계속되는 반면, 일부 교통은 완만한 각도로 빠져나갑니다.

사용 이유: 시설을 통과하는 메인 라인이 있고 측면에 있는 작은 탱크나 스테이션에 공급하기 위해 이를 활용해야 하는 경우 이것이 적합합니다. 표준 $90^\circ$ T-Tee보다 훨씬 더 부드러운 흐름을 제공합니다.

최적의 용도: 메인 파이프를 따라 우회 라인 또는 샘플링 라인을 추가합니다.

2. 트루 Y-티(True Y-Tee) - "갈림길"

작동 방법: 주요 도로가 끝나는 도로의 갈림길을 생각하고 왼쪽이나 오른쪽을 선택해야 합니다. 이는 흐름을 중앙에서 두 개의 대칭 경로로 완벽하게 분할합니다.

사용 이유: 두 개의 동일한 탱크 또는 효모 브릭을 정확히 동일한 속도로 공급해야 하는 경우 True Y-Tee가 필요합니다. 완벽하게 대칭이기 때문에 두 가지 모두에 균형 잡힌 압력과 동일한 유속이 보장됩니다.

최적의 용도: 균등 분할, 대칭 충전 라인 또는 두 개의 별도 라인을 하나의 주 배수구로 병합합니다.

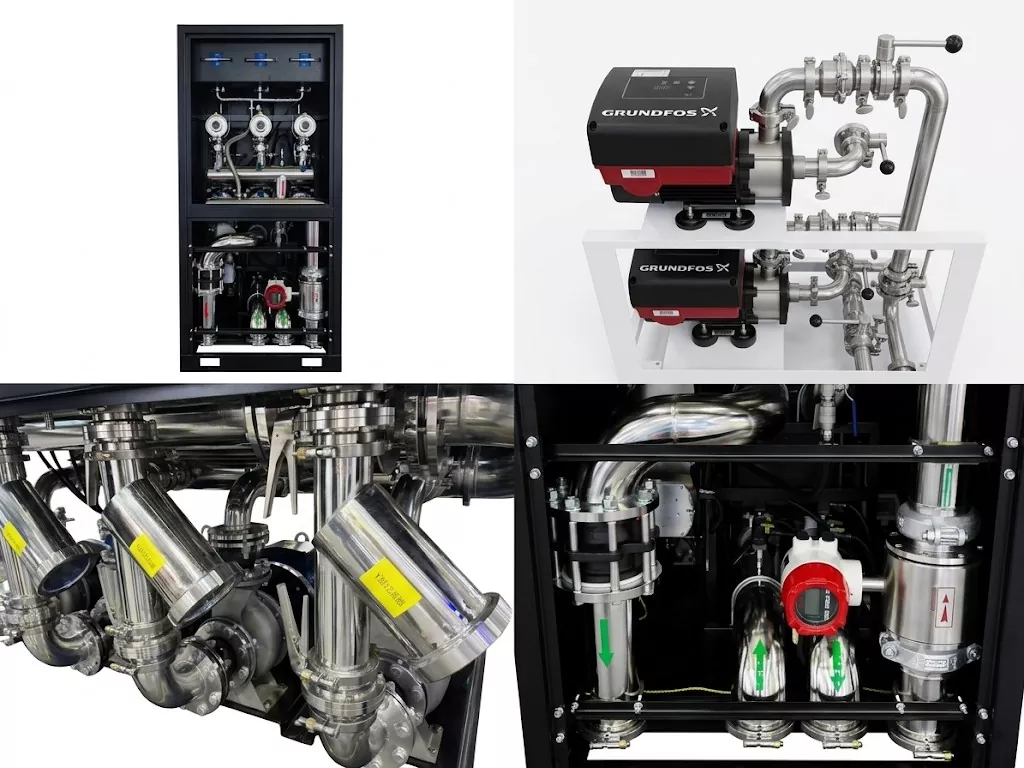

CDU에서 널리 사용됨

당사의 프리미엄 위생 밸브 및 파이프 피팅은 고성능 냉각 분배 장치용으로 제작되었습니다. 이는 중요한 냉각 루프를 통해 유체가 원활하고 안전하게 작동하도록 돕습니다. 최상급 스테인리스 스틸로 제작되어 누출을 방지하고 민감한 전자 장치를 보호합니다. 설치가 쉽고 내구성이 뛰어난 당사 부품은 최신 데이터 센터 액체 냉각 시스템을 위한 이상적인 선택입니다.
