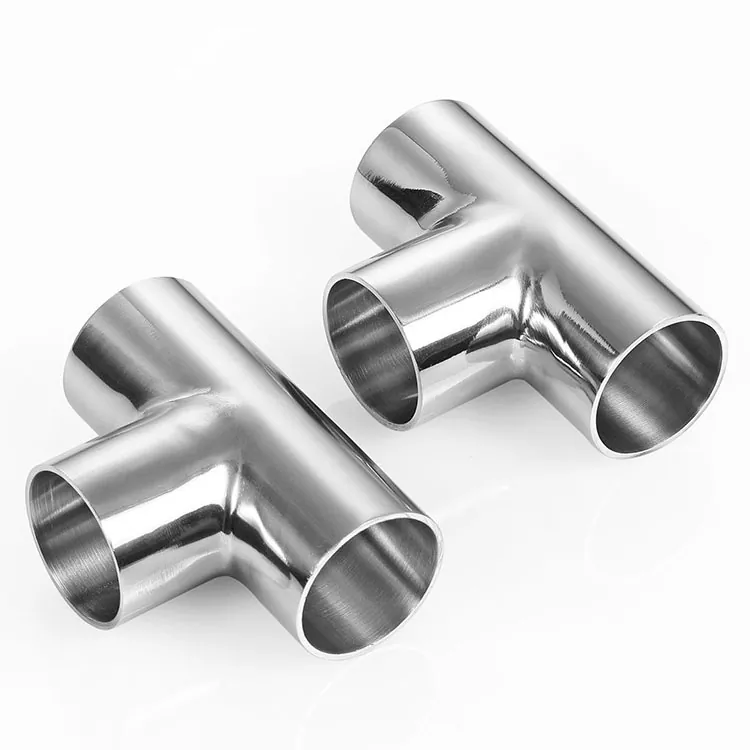

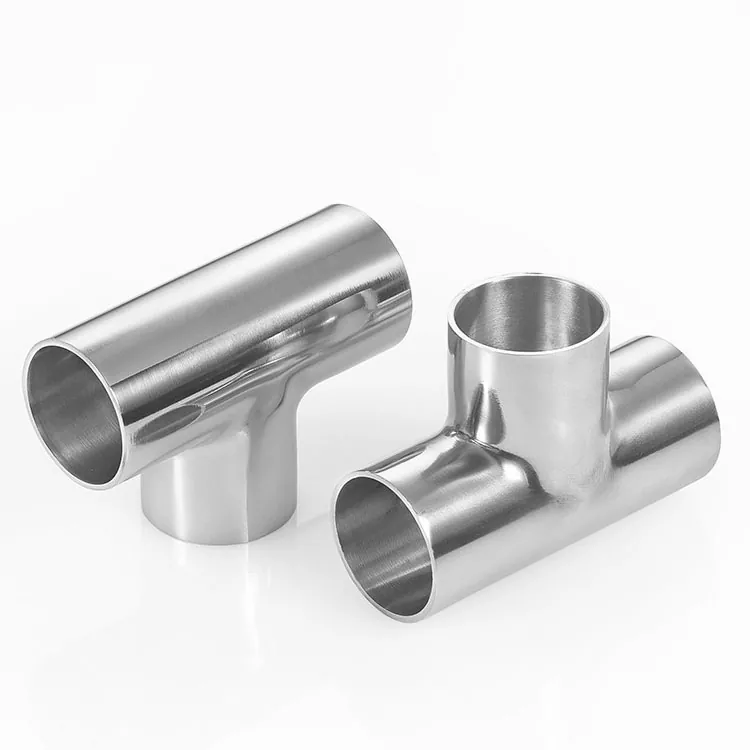

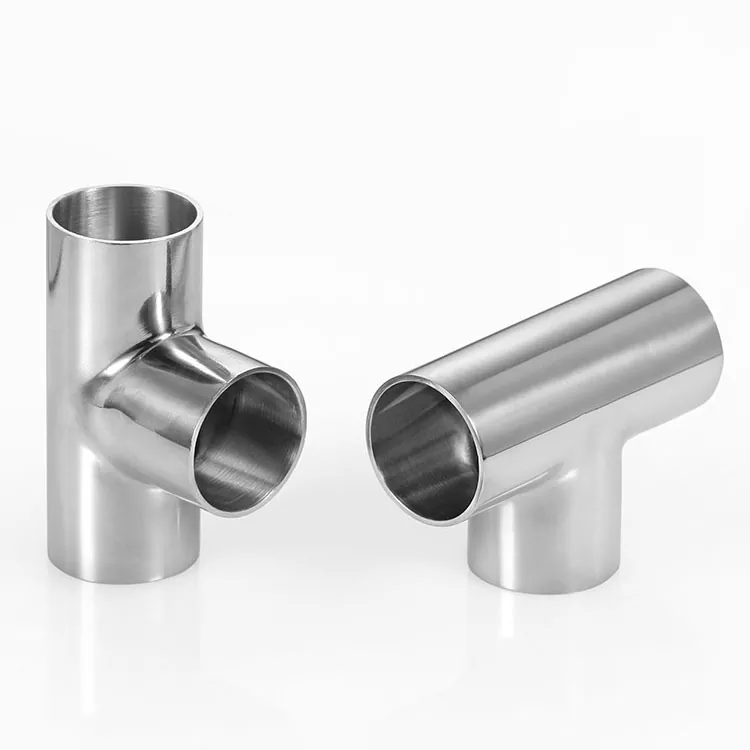

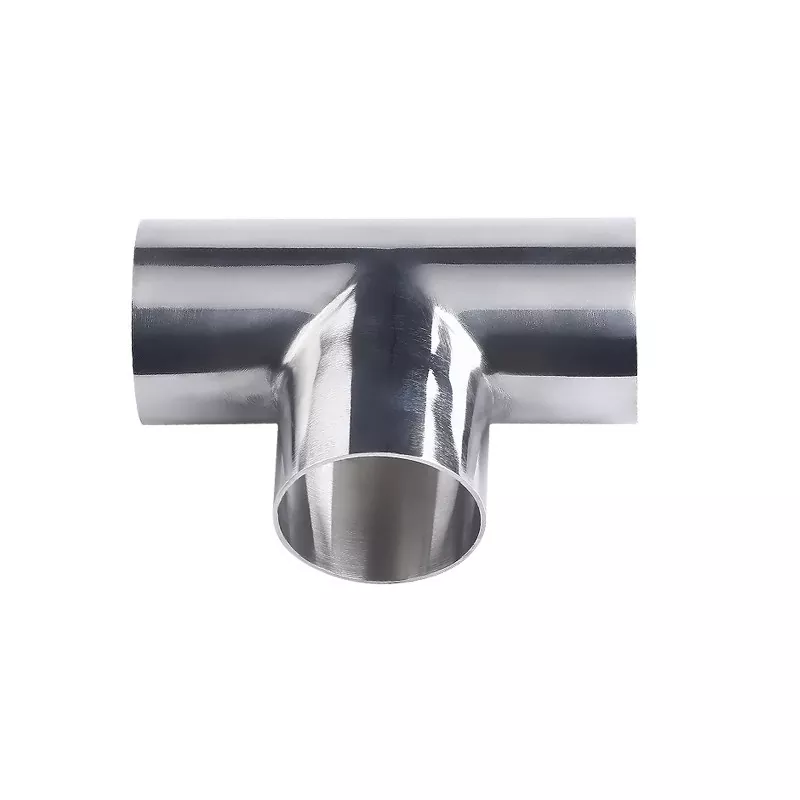

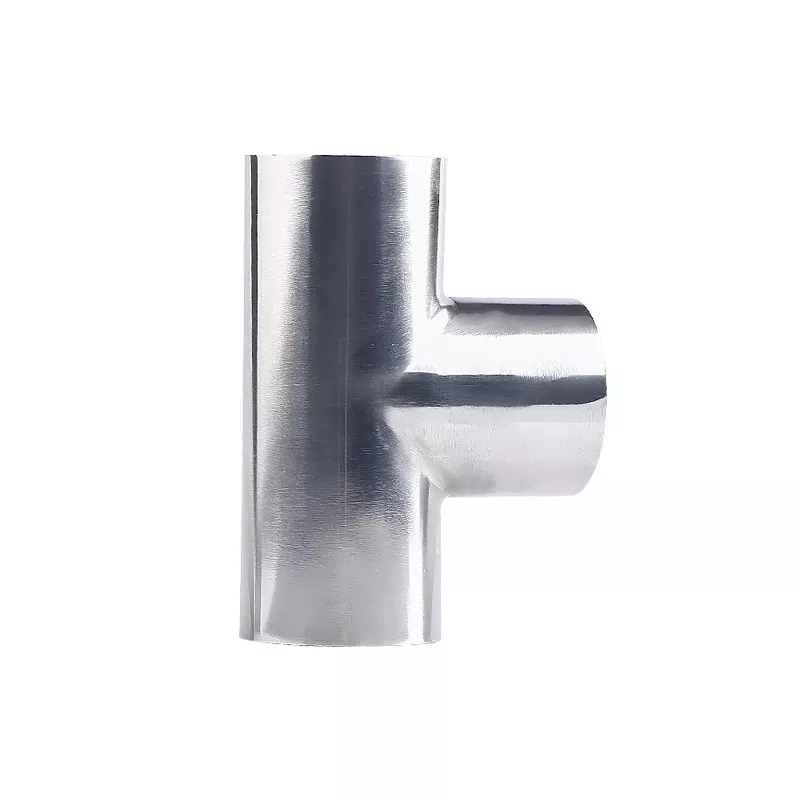

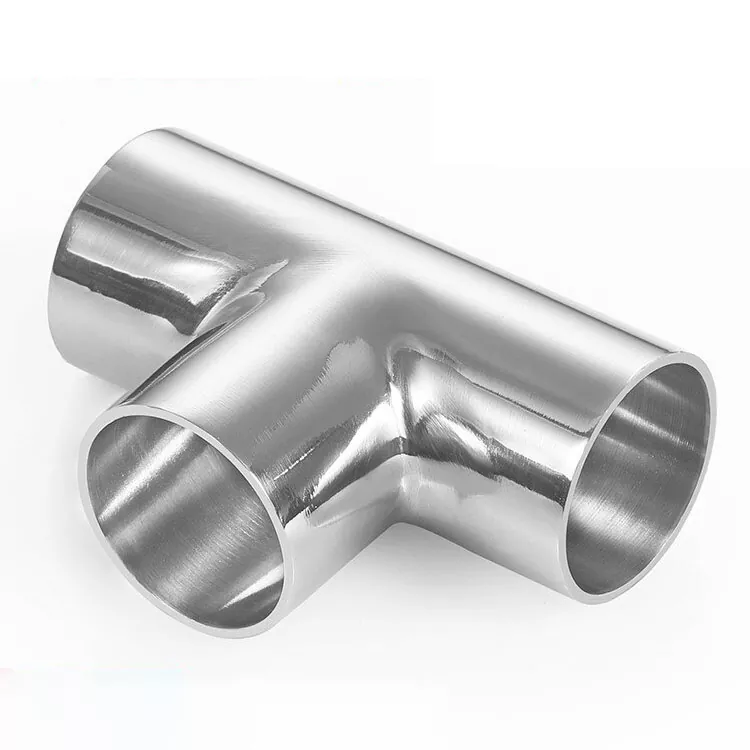

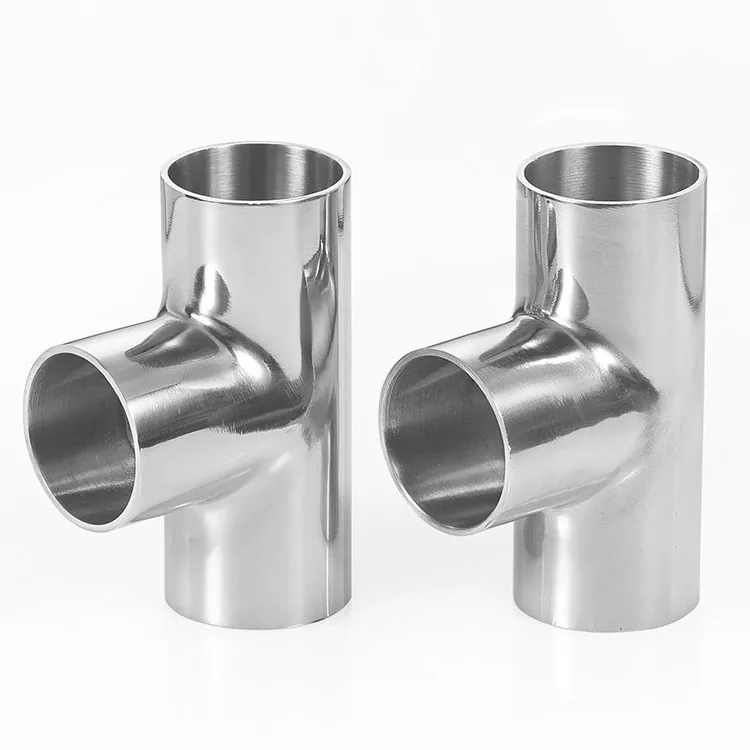

위생 배관 시스템에서는 전체 공정 라인의 청결도에 영향을 주지 않고 안정적인 유체 분배를 유지하려면 안정적인 분기 연결이 필수적입니다. DINGYUE 위생 티는 파이프라인 사이의 원활한 3방향 연결을 생성하여 시스템의 여러 섹션 간에 유체를 효율적으로 전달할 수 있도록 설계되었습니다.
위생적인 표면 마감 처리된 304 또는 316L 스테인리스 스틸로 제작된 이 피팅은 내부 벽이 매끄러워서 난류를 최소화하고 제품 잔여물이 쌓일 수 있는 영역을 줄이는 데 도움이 됩니다. 이 제품은 일관된 파이프라인 성능과 위생 요구 사항이 중요한 식품 및 음료 가공 라인, 제약 장비, 생물 공정 시스템 및 액체 냉각 인프라에 널리 사용됩니다.
|
사양 |
표준 구성 |
프리미엄 / 맞춤형 옵션 |
|
재료 등급 |
SS316L(EN 1.4404) |
ASME BPE 준수 프리미엄 용융물 |
|
크기 범위 |
0.5" ~ 4.0"(DN15 - DN100) |
6.0" ~ 12.0" 대형 포맷 |
|
표면 마감(내부) |
Ra ≤ 0.5μm(기계적 광택) |
Ra ≤ 0.375μm(SF4 전해연마) |
|
연결 유형 |
트라이 클램프(페룰), 맞대기 용접 |
스레드형, 플랜지형, 맞춤형 끝단 |
|
규정 준수 표준 |
3-A 위생, SMS, DIN 11850 |
ASME BPE, ISO 1127 |
현대의 AI 데이터센터, 슈퍼컴퓨팅 허브, 고밀도 서버룸을 살펴보면 리듀싱 티(사이드 브랜치가 메인 런보다 작은 3방향 파이프 피팅)가 곳곳에 사용되고 있음을 알 수 있습니다.
해외 구매자와 프로젝트 관리자의 경우 엔지니어가 이러한 피팅을 선택하는 이유를 이해하면 더 나은 구매 결정을 내리는 데 도움이 될 수 있습니다. 다음은 위생 티를 줄이는 것이 액체 냉각 시스템에 필수인 이유에 대한 간단하고 직접적인 분석입니다.
액체 냉각 네트워크에서는 주 파이프가 냉수를 긴 줄의 서버 랙으로 운반합니다. 프로세서를 냉각하려면 물을 수십 개의 개별 서버로 분리해야 합니다.
일반 티의 문제점: 동일한 폭의 파이프를 처음부터 끝까지 사용하는 경우 유체가 라인을 따라 이동함에 따라 수압이 떨어집니다. 전면에 있는 서버에는 충분한 냉각수가 공급되는 반면 맨 끝에 있는 서버에는 충분한 냉각수가 공급되지 않습니다. 이로 인해 값비싼 GPU나 CPU가 과열되어 고장날 수 있습니다.

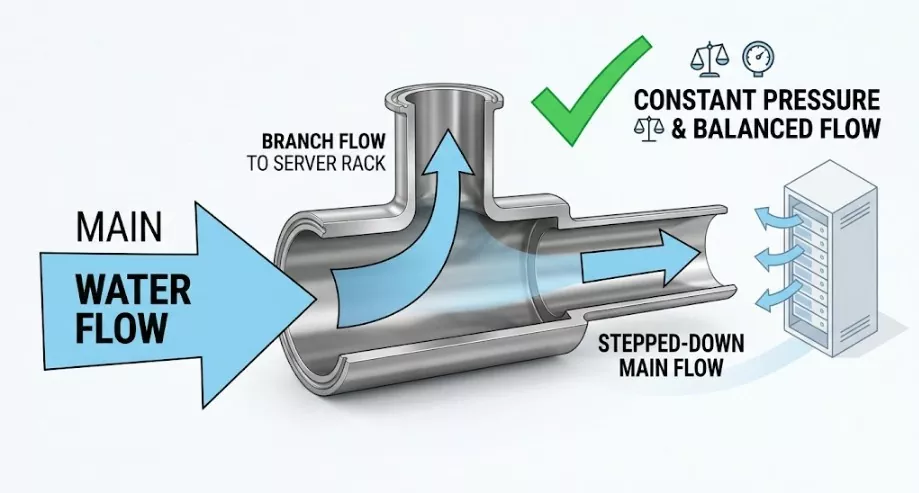

위생 티 줄이기 솔루션: 물이 메인 라인을 떠나 서버 지점으로 들어가기 때문에 메인 파이프는 물이 올바른 속도로 계속 움직일 수 있도록 좁아져야 합니다. 리듀싱 티는 자연스럽게 라인을 단계별로 축소시킵니다. 이는 전체 네트워크에서 수압을 일정하게 유지하여 모든 단일 서버가 정확히 동일한 양의 냉각수를 얻도록 보장합니다.
데이터 센터는 에너지 효율성을 중요하게 평가합니다. 워터 펌프의 전력을 절약하면 운영 비용이 낮아지고 에너지 등급이 향상됩니다.
엔지니어가 동일한 크기의 표준 티를 사용하고 여러 개의 어댑터와 부싱을 함께 쌓아 작은 파이프에 강제로 맞추면 배관 내부에 거친 내부 범프와 날카로운 모서리가 많이 생성됩니다.
이는 심한 "유체 마찰"(난류)을 생성합니다. 물 펌프는 액체를 밀어내기 위해 두 배 더 세게 작동해야 하므로 더 많은 전기를 소모합니다.
매끄러운 일체형 리듀싱 생리대 티셔츠는 잔잔한 시냇물처럼 완벽하게 모양이 만들어졌습니다. 거의 저항 없이 유체가 통과할 수 있도록 하여 매달 물 펌프에 소요되는 상당한 에너지 비용을 절약합니다.
AI 서버 랙 내부 공간은 엄청나게 제한적이고 비용이 많이 듭니다. 모든 인치가 중요합니다.
우리는 모서리를 자르지 않습니다. 당사의 생산 라인은 자동화된 단조와 엄격한 표면 처리 프로토콜을 결합하여 조립 라인에 측정 가능한 이점을 제공합니다.
당사의 위생 피팅은 배관 시스템에 대한 최고 수준의 안전 및 성능을 보장하기 위해 고정밀 전면 거울 연마 공정을 거칩니다.
내부 벽은 매우 부드럽고 흠집 없는 거울 마감으로 연마되었습니다. 이는 박테리아, 먼지 또는 잔류물이 숨어 있을 수 있는 "죽은 구석"이나 거친 부분을 제거하여 100% 위생적인 유체 전달을 보장합니다.
짧은 티와 긴 티 사이의 선택은 주로 결합 방법에 따라 다릅니다.
|
특징 |
짧은 아울렛 티 |
롱/스탠다드 티 |
|
공간 |
매우 컴팩트합니다. 단단한 밸브 매니폴드에 이상적입니다. |
관절 사이에 더 많은 공간이 필요합니다. |
|
용접 |
클램프 헤드가 짧은 목을 잡을 수 없기 때문에 자동 용접에는 적합하지 않습니다. |
용접에 필수입니다. 추가 길이는 용접 클램프를 위한 공간을 제공하고 열로 인해 근처 개스킷이 손상되는 것을 방지합니다. |
|
위생 프로 |
컴팩트한 프로파일로 인해 죽은 다리 길이가 자연스럽게 최소화됩니다. |
영구적이고 틈이 없는 용접 접합이 가능합니다. |
동일한 티에는 정확히 동일한 직경을 공유하는 세 개의 포트 연결이 모두 있습니다. 리듀싱 티는 압력 차동을 관리하거나 개별 장비 랙에 유체를 공급하는 데 광범위하게 사용되는 주 흐름 라인에 비해 더 작은 분기 라인 직경을 특징으로 합니다.
기계적 연마는 미세한 방향성 스크래치를 남기는 연마재를 사용합니다. 전해연마는 금속 표면의 높은 점을 용해시켜 미세한 거울 마감을 만드는 전기화학적 공정입니다. 이는 미세 공동을 제거하고 유체 마찰을 대폭 감소시키며 탁월한 공식 부식 저항성을 제공합니다.
예. 당사의 저탄소 SS316L 구조는 온도 및 농도 수준이 산업 표준 한도 내에서 유지되는 경우 뜨거운 가성소다(수산화나트륨) 및 질산/인산 혼합물을 포함한 일반적인 CIP 화학물질에 대한 뛰어난 내성을 제공합니다.
진행 중인 프로젝트에 대해 특수 단계 파일(.STP), CAD 도면 또는 즉각적인 대량 견적이 필요한 경우 지금 당사 기술 영업 데스크에 문의하세요. 우리는 24시간 이내에 기술 제안과 가격 레이아웃을 제공합니다.
