중국산 고품질 위생 버터플라이 밸브

청결성을 지원하는 설계 기능

DINGYUE는 틈이 없는 내부 형상으로 각 밸브 본체를 제작합니다. 디스크 허브를 가공하여 데드 스페이스를 줄였으며, 시트는 특별한 공구 없이 스냅인 교체가 가능하도록 설계되었습니다. 표준 표면 마감은 효과적인 CIP 흐름을 지원하는 반면, 선택적 전해 연마는 미생물 부착과 생물막 형성을 더욱 감소시킵니다.

• 저난류 디스크 프로필:단백질, 효모, 세포 배양물과 같은 민감한 제품의 전단력을 줄입니다.
• 완전히 배수 가능한 본체:완전한 제품 복구가 가능하고 라인 변경 중 잔여물이 최소화됩니다.
• 스냅인 좌석 디자인:예방적 유지 관리를 단순화하고 가동 중지 시간을 줄입니다.

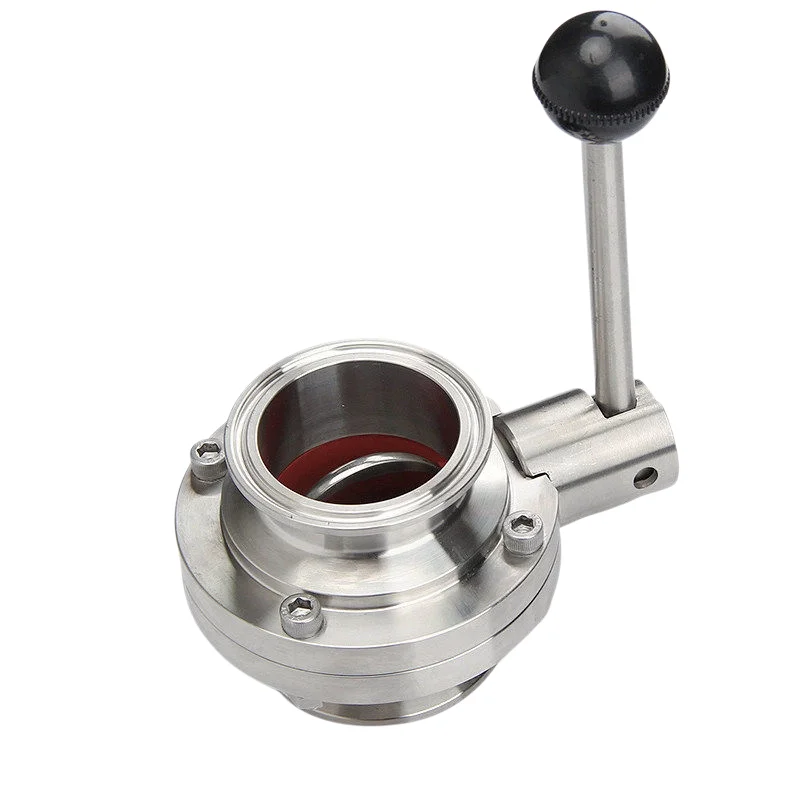

• 트라이 클램프 및 용접 끝단:일반적인 위생 배관 표준을 충족하고 신속한 분해를 지원합니다.

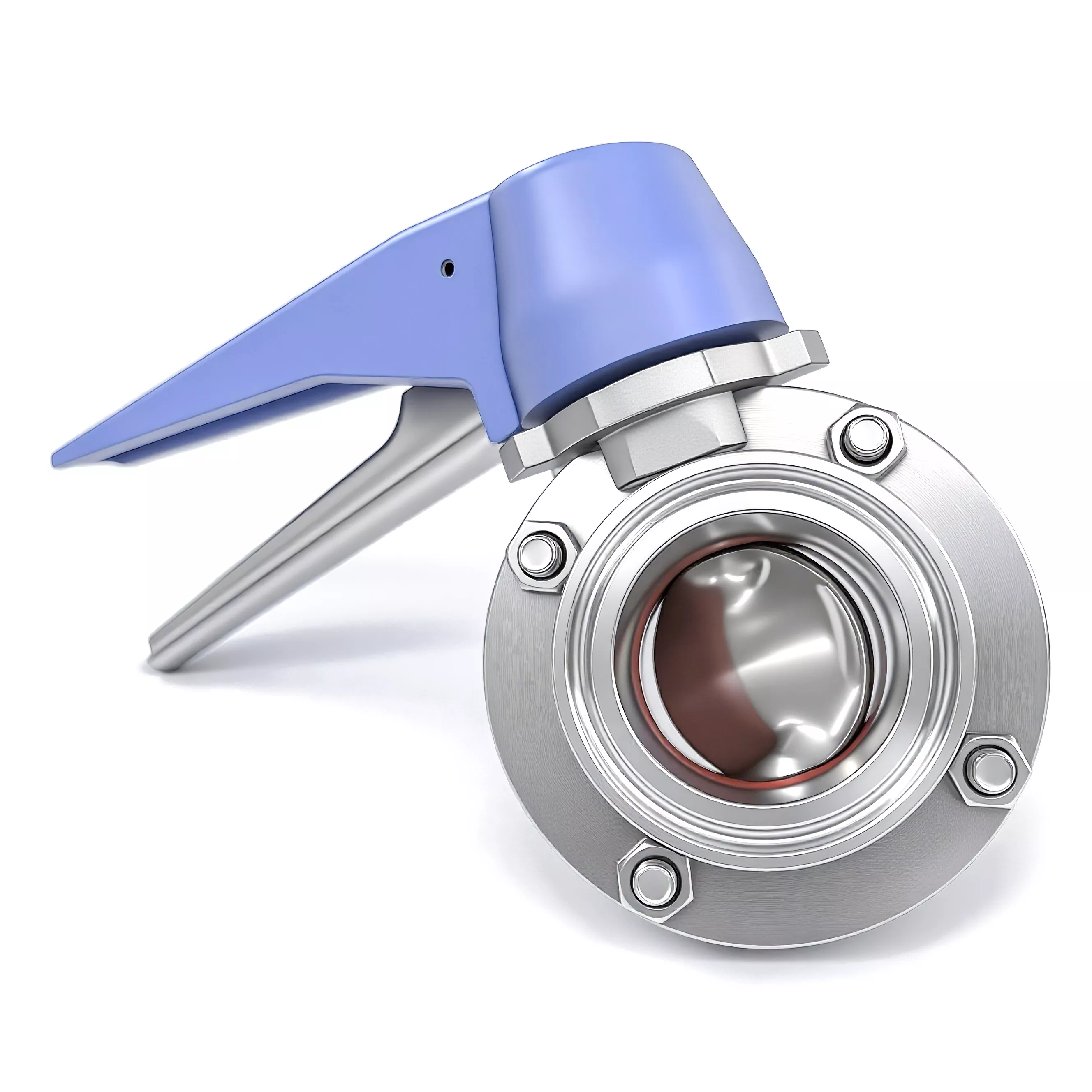

• 잠글 수 있는 수동 핸들:개방형 프로세스 영역에서 의도하지 않은 위치 변경을 방지합니다.

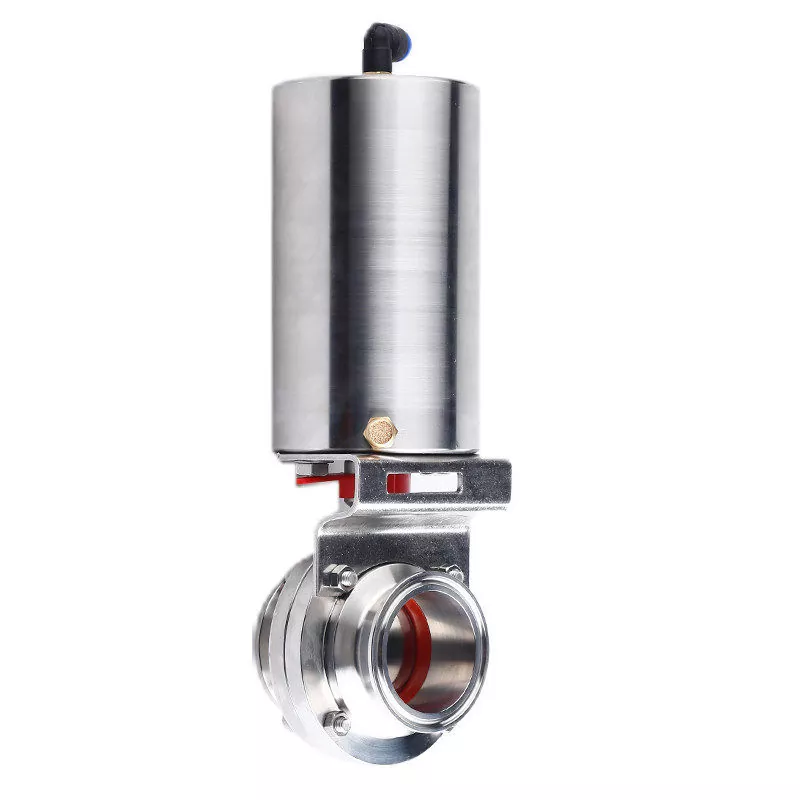

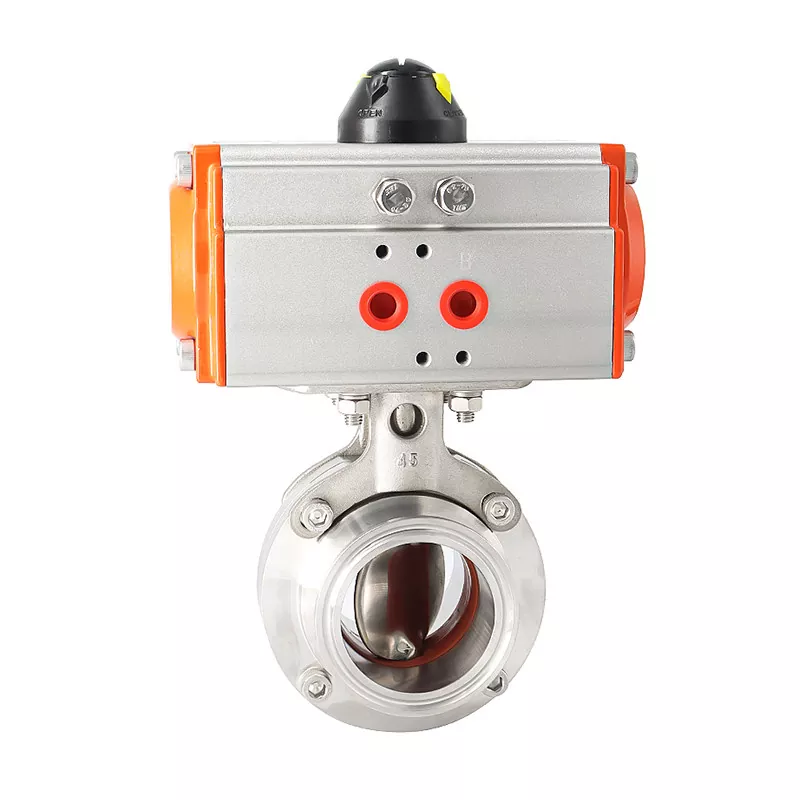

• 액추에이터 장착 플랜지:표준 ISO 5211 패턴을 사용하면 밸브 수정 없이 쉽게 자동화할 수 있습니다.

위생 애플리케이션 선택 기준

올바른 밸브 구성을 선택하려면 제품 특성, 세척 매체, 작동 온도, 압력 강하 제한 및 자동화 요구 사항을 평가해야 합니다. 다음 기준은 공정 엔지니어가 올바른 DINGYUE 위생 버터플라이 밸브를 지정하는 데 도움이 됩니다.

• 제품 점도 및 고형분 함량:점도가 높거나 입자가 많은 유체에는 더 큰 디스크 간격이나 다른 디스크 프로필이 필요할 수 있습니다.
• 시트의 화학적 호환성:EPDM은 물, 증기 및 다양한 식품과 잘 작동합니다. FKM은 오일과 공격적인 세척제에 저항합니다. PTFE는 광범위한 내화학성을 제공합니다.
• 열 순환:빈번한 SIP 사이클은 안정적인 압축 영구 변형 특성을 지닌 PTFE 또는 실리콘 시트를 선호합니다.
• 압력 강하 예산:압력 강하가 중요한 경우 풀 보어 볼 밸브를 위생 버터플라이 밸브의 설치 비용이 더 낮은 것과 비교할 수 있습니다.
• 연결 표준:밸브 엔드 유형을 트라이 클램프, 용접, DIN 11851 또는 SMS 등 기존 배관에 맞추십시오.
• 자동화 준비:선택한 액추에이터를 수용하는 ISO 장착 플랜지 및 스템 치수를 지정합니다.

설치 및 유지 관리 고려 사항

올바르게 설치하면 시트 수명이 연장되고 청결성이 유지됩니다. DINGYUE는 시트의 열 손상을 방지하기 위해 용접 중에 디스크가 부분적으로 열린 위치에 밸브를 설치할 것을 권장합니다. 3중 클램프 설치의 경우 올바른 개스킷 크기를 사용하고 클램프 세그먼트를 고르게 정렬하여 뒤틀림을 방지하십시오. 밸브는 닫혔을 때 본체가 완전히 배수되도록 장착해야 합니다.

일상적인 유지 관리에는 시트에 상처, 부기 또는 압축 변형이 있는지 정기적으로 검사하는 것이 포함됩니다. 대부분의 3중 클램프 구성에서는 라인에서 밸브 본체를 제거하지 않고도 시트를 제거하고 교체할 수 있습니다. 시트를 교체할 때 시트 재질에 따라 필요한 경우에만 식품 등급 호환 윤활제를 바르십시오. 자동화된 밸브의 경우 분기당 최소 한 번 또는 프로세스가 중단된 후에 액추에이터 정지 위치와 제한 스위치 설정을 확인하십시오.

자주 묻는 질문

Q: 어떤 자료를 사용할 수 있나요?

에이:DINGYUE는 부식성 환경을 위해 AISI 304, AISI 316L, duplex 2205 및 AL-6XN의 본체 및 디스크 재료를 공급합니다. 시트 재질에는 EPDM, FKM, PTFE, 실리콘 및 NBR이 포함됩니다. 각 재료 조합은 제품 화학, 세척제, 증기 노출 및 온도 순환을 기준으로 선택됩니다. 모든 밸브에는 재료 추적에 대한 인증서가 포함되어 있습니다.

Q: 트라이 클램프 연결과 용접 연결 중에서 어떻게 선택합니까?

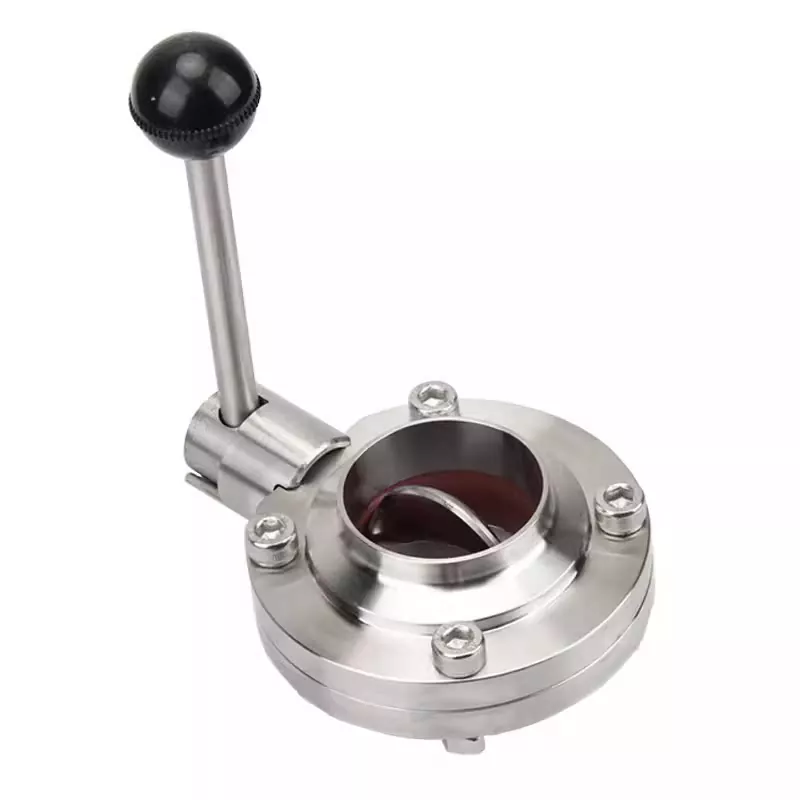

에이:트라이 클램프 연결을 통해 검사, 청소 및 시트 교체를 위해 신속한 분해가 가능합니다. 빈번한 제품 교체가 필요한 라인에 이상적입니다. 용접 연결은 개스킷 표면을 제거하는 영구적이고 틈이 없는 조인트를 제공하며 최소한의 유지 관리 접근이 허용되는 고순도 용수 시스템 또는 연속 공정에 선호됩니다. 선택 시 청소 빈도, 라인 액세스 및 검증 요구 사항을 고려해야 합니다.

Q: 위생 버터플라이 밸브가 고온 CIP 및 SIP 공정을 처리할 수 있습니까?

에이:네, 시트 재질을 올바르게 선택한 경우 가능합니다. EPDM 시트는 일반적으로 짧은 주기 동안 248°F / 120°C에서 포화 증기를 처리합니다. 실리콘 시트는 건열 또는 반복적인 증기 노출의 경우 최대 392°F / 200°C까지 작동할 수 있습니다. PTFE 시트는 -40°F ~ 356°F / -40°C ~ 180°C의 넓은 범위를 제공합니다. 사양을 지정하기 전에 항상 시트 재료 데이터를 기준으로 특정 증기 압력과 사이클 지속 시간을 확인하십시오.

Q: DINGYUE 위생 버터플라이 밸브는 3-A 및 FDA를 준수합니까?

에이:예. DINGYUE 밸브는 식품 접촉 물질에 대한 3-A 위생 표준 및 FDA 요구 사항을 충족하도록 설계되었습니다. 엘라스토머 시트는 FDA 21 CFR 177.2600을 준수하며 표면 마감은 위생적인 ​​제품 접촉 표면에 대한 요구 사항을 충족합니다. 검증 패키지 및 규제 감사에 대한 문서가 제공됩니다.

Q: 좌석은 얼마나 자주 교체해야 합니까?

에이:시트 수명은 주기 빈도, 공정 온도, 세척 화학물질 및 증기 노출에 따라 달라집니다. 일반적인 식품 및 음료 조건에서 EPDM 시트는 12~24개월 동안 지속될 수 있습니다. 공격적인 세척제, 고온 또는 연마제 제품은 시트 수명을 단축시킵니다. DINGYUE는 6개월마다 육안 검사를 권장하고 절단, 부기, 경화 또는 영구 압축 변형이 관찰될 때마다 교체할 것을 권장합니다.
