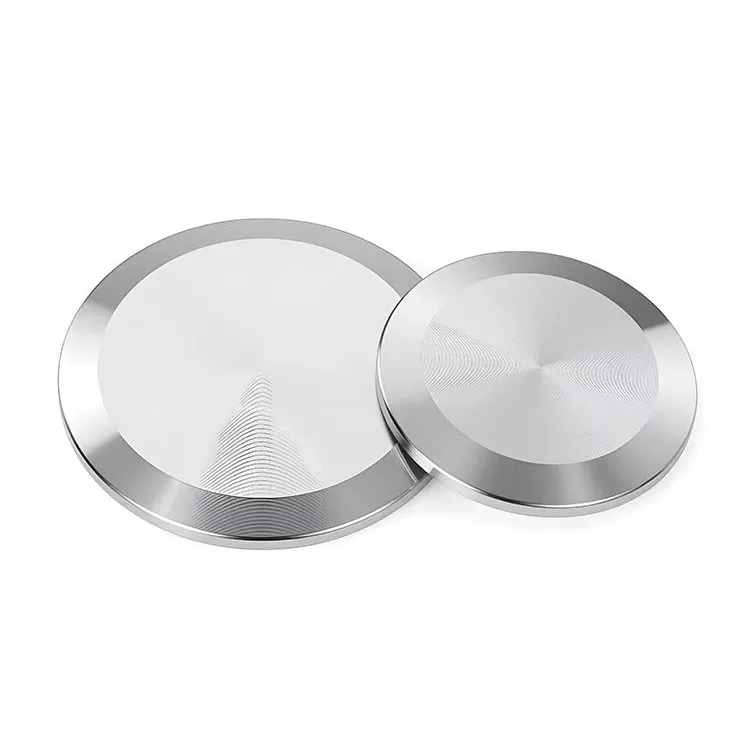

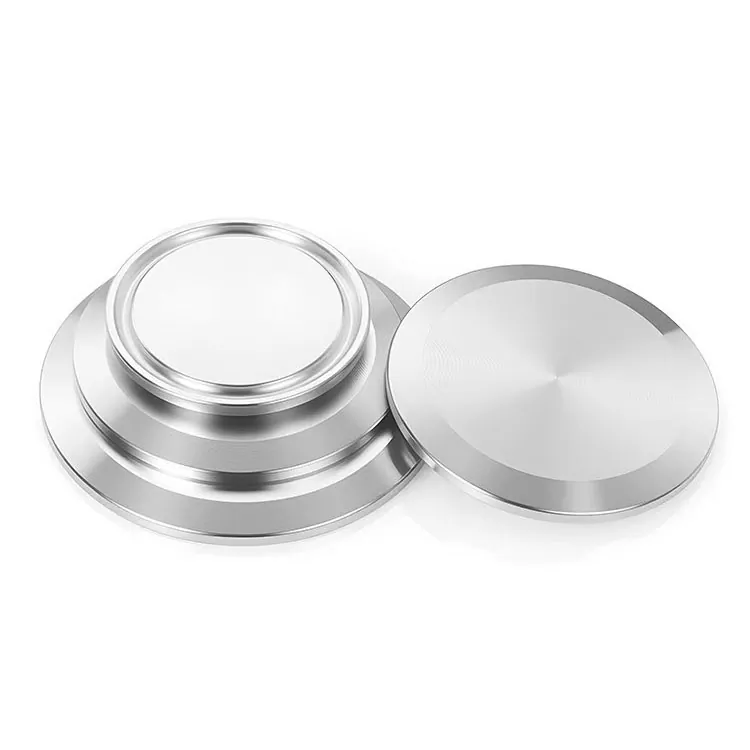

트라이-클램프 블라인드 캡

DINGYUE Tri-Clamp 블라인드 캡은 위생 배관 시스템에서 사용하지 않는 Tri-Clamp 포트를 안전하게 밀봉하도록 설계된 정밀 가공 위생 부품입니다. 당사의 제품은 청결, 누출 방지 및 손쉬운 유지 관리가 필수적인 제약, 식품 가공 및 데이터 센터 액체 냉각 응용 분야에 안정적인 라인 절연을 제공합니다.

문의 보내기

제품 설명

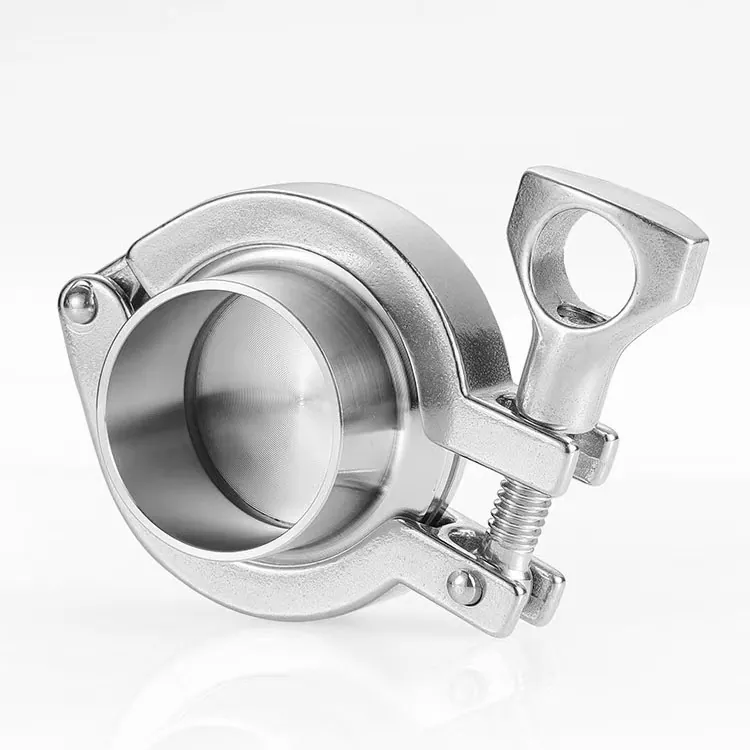

위생 배관 시스템에서 사용되지 않는 배출구와 임시 서비스 포트에는 향후 시스템 확장에 영향을 주지 않고 안정적인 밀봉 솔루션이 필요합니다. DINGYUE Tri-Clamp 블라인드 캡은 표준 클램프 어셈블리를 통해 파이프 끝, 장비 포트 및 프로세스 연결을 닫는 간단하고 안전한 방법을 제공합니다.

나사형 캡이나 용접 클로저와 달리 클램프 기반 설계를 통해 추가 기계 가공이나 열간 작업 없이 빠른 설치, 제거 및 시스템 수정이 가능합니다. 정밀한 치수, 위생적인 표면 마감 및 표준 개스킷과의 호환성을 갖춘 이러한 엔드 캡은 깨끗하고 모듈식이며 신뢰할 수 있는 유체 제어 시스템이 필요한 응용 분야에 적합합니다.

주요 사양

범주	주요사양/옵션	응용 프로그램 및 기능
제품 유형	• 트라이-클램프 블라인드 캡/엔드 캡(산업 부품 번호: 16AMP)	프로세스 라인이나 용기의 개방형 Tri-Clamp 포트를 캡핑/밀봉하도록 설계된 단단하고 평평한 디스크입니다.
재료 등급	• 316L 스테인리스 스틸(1.4404 / 1.4435) • 304 스테인리스강(1.4301) • Hastelloy C22(가혹한 환경용 옵션)	316L: 저탄소, 바이오의약품, 고순도 유체 및 액체 냉각을 위한 우수한 내공식성. 304 : 일반 식품, 음료, 유틸리티 라인의 표준 등급입니다.
압력 및 밀봉 성능	• 작동 압력: 최대 10 – 25 bar(표준 클램프) 또는 50 – 100 bar(고압 클램프) • 씰링 메커니즘: 표준 Tri-Clamp 개스킷에 비해 압축된 평면 씰링 면	결합 클램프 설계 및 개스킷 등급에 따라 완전 진공에서 높은 양압까지의 밀봉 성능을 제공합니다.
표준 및 규정 준수	• 3-A 위생 기준(No. 63-03) • ASME BPE/BS 4825 파트 3 • DIN 32676 / ISO 1127 • RoHS 및 REACH 준수 • 재료 추적성: 전체 MTR / EN 10204 3.1 인증	의약품, 식품, 반도체 클린룸 요구 사항을 완벽하게 준수하고 호환성을 보장하는 인증된 위생 설계입니다.

제품 장점

용접 없이 안정적인 라인 분리

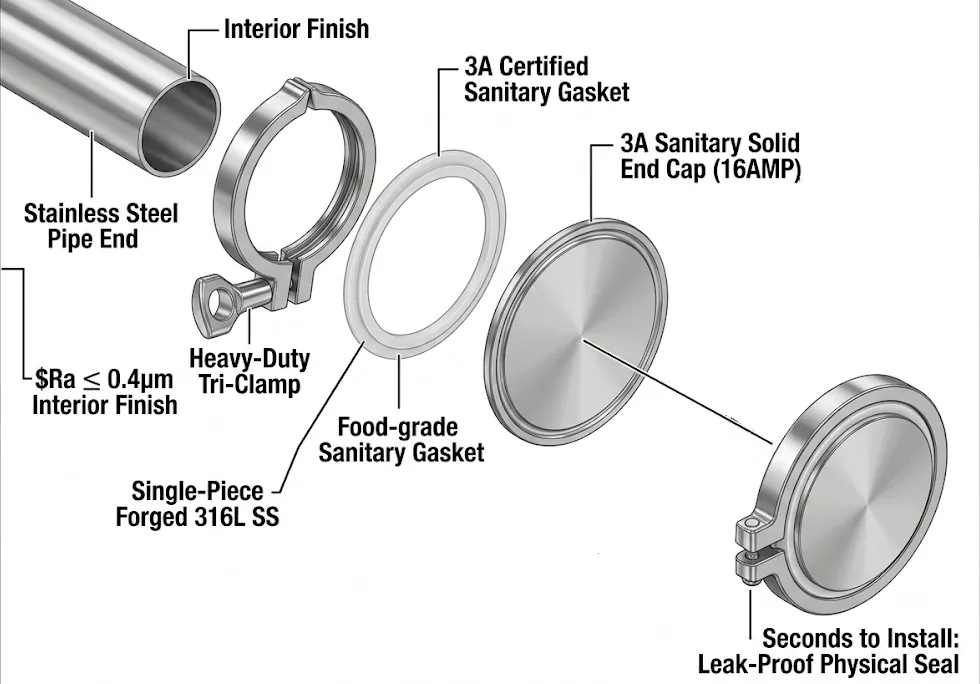

파이프라인을 일시적으로 또는 영구적으로 폐쇄해야 하는 경우 DINGYUE Tri-Clamp 블라인드 캡은 신뢰할 수 있는 씰링 솔루션을 제공합니다. 클램프 연결은 일치하는 개스킷으로 안전한 밀봉을 생성하여 느슨해지거나 향후 절단이 필요한 용접 클로저를 유발할 수 있는 나사산 연결을 방지합니다.

이를 통해 엔지니어와 운영자는 유지 관리, 테스트 및 시스템 수정을 더 쉽게 할 수 있습니다.

깨끗한 유체 시스템을 위한 위생 설계

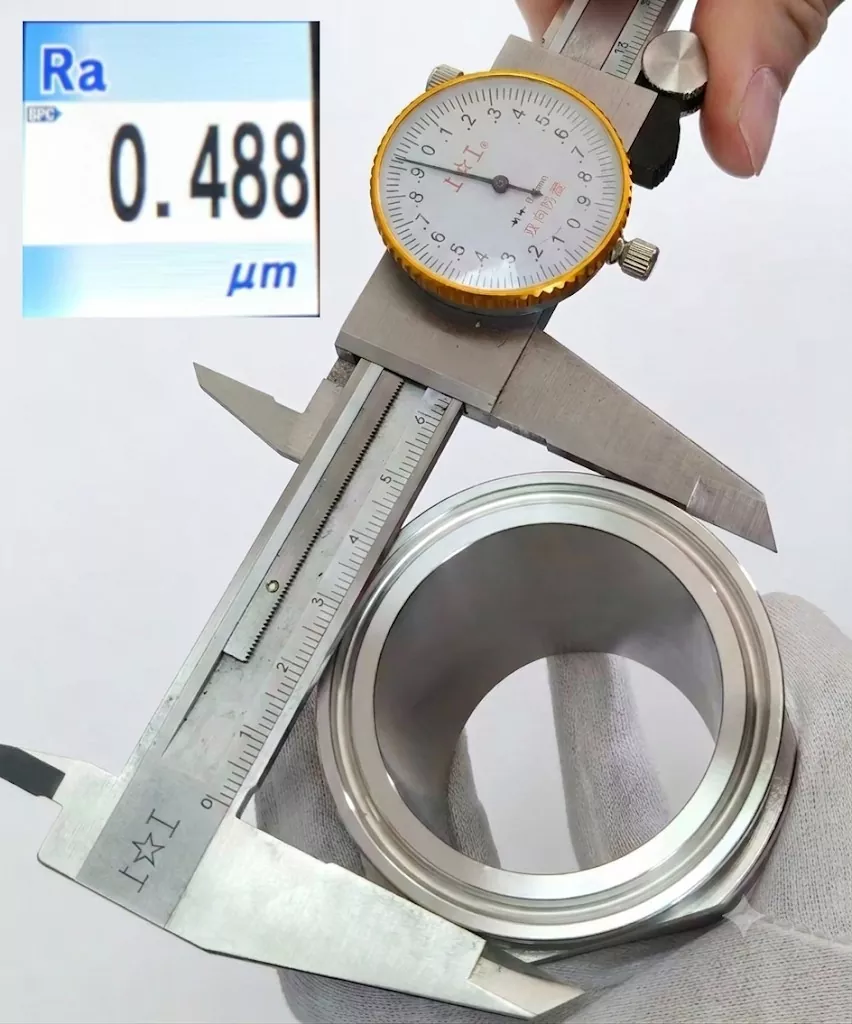

매끄럽고 평평한 밀봉 표면은 잔여물이나 오염 물질이 쌓일 수 있는 영역을 줄이는 데 도움이 됩니다. 내부 나사산이나 복잡한 구조가 없는 블라인드 캡은 더 쉬운 세척 절차를 지원하고 위생적인 처리 환경의 요구 사항을 충족합니다.

식품, 음료, 제약 유체 및 고순도 냉각 매체와 관련된 응용 분야에 적합합니다.

모듈형 시스템을 위한 공간 절약형 솔루션

최신 프로세스 시스템에는 업그레이드 또는 확장이 가능한 유연한 레이아웃이 필요한 경우가 많습니다. Tri-Clamp 블라인드 캡을 사용하면 사용하지 않는 포트를 향후 연결에 사용할 수 있으므로 엔지니어가 주요 구성 요소를 교체하지 않고도 배관 시스템을 수정할 수 있습니다.

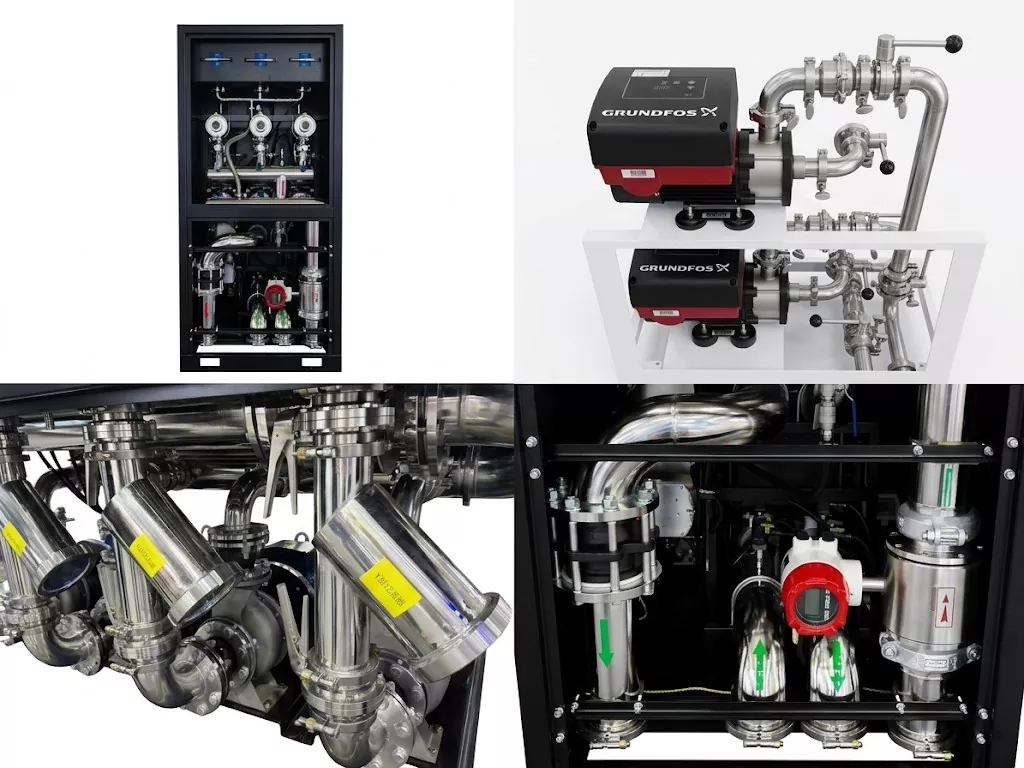

이러한 모듈식 장점은 장비 스키드, CDU 시스템 및 소형 유체 분배 어셈블리에 특히 유용합니다.
