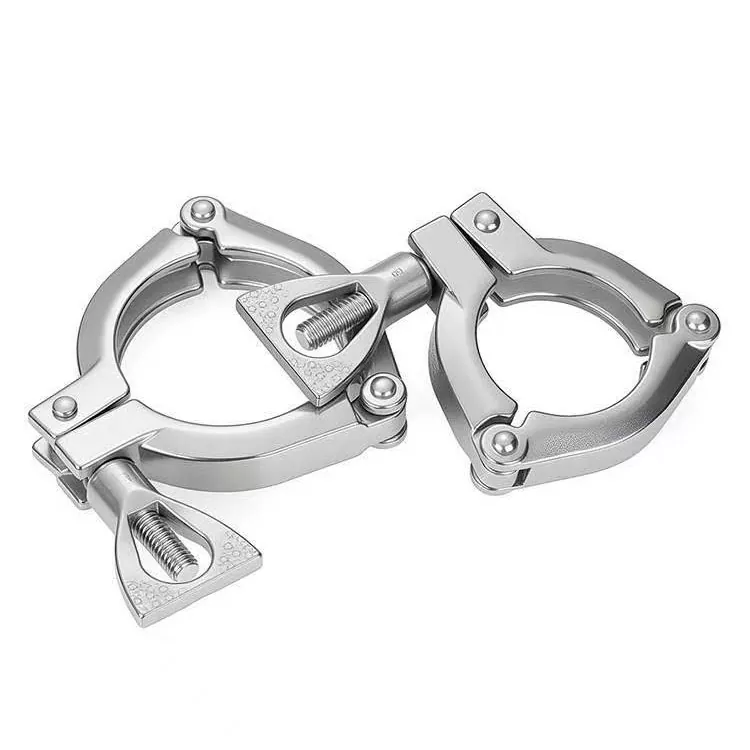

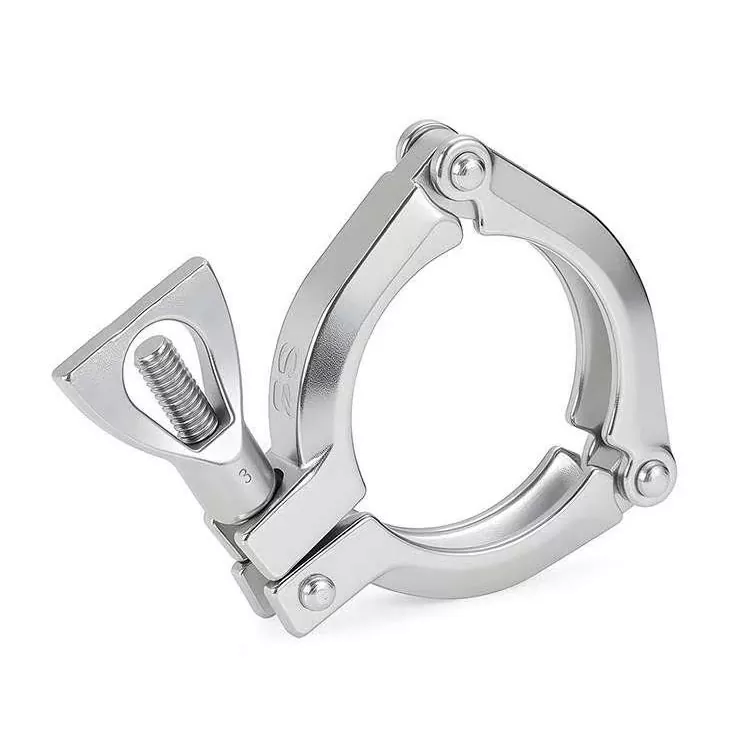

3피스 힌지 본체 덕분에 이 클램프는 파이프 주위를 부드럽게 감싸서 모든 각도에서 균일하게 압착됩니다. 3세그먼트 클램프 13MHM 3P는 일반 클램프가 맞지 않는 좁고 혼잡한 공간에 쉽게 맞으며 최대 20% 더 높은 압력 강도를 제공합니다. 데이터 센터의 밀폐형 액체 냉각 매니폴드와 복잡한 음료 배관 설정에 적합합니다.
|
사양 항목 |
기술적 가치 |
메모 및 세부정보 |
|
재료 |
304 |
듀얼 힌지 3피스 구조 |
|
크기 범위 |
1" ~ 4"(DN25 - DN100) |
표준 튜브 O.D. 크기 |
|
클램핑력 |
360° 균일한 원주 하중 |
국부적인 개스킷 왜곡 방지 |
|
조임 방법 |
헤비듀티 윙 너트 |
좁은 공간에서도 손쉬운 조작 |
|
목표 토크 |
25in-lbs(약 2.8N·m) |
최적의 씰 보호 |
|
주요 장점 |
관절형 랩 어라운드 핏 |
소형 랙을 위한 낮은 여유 반경 |

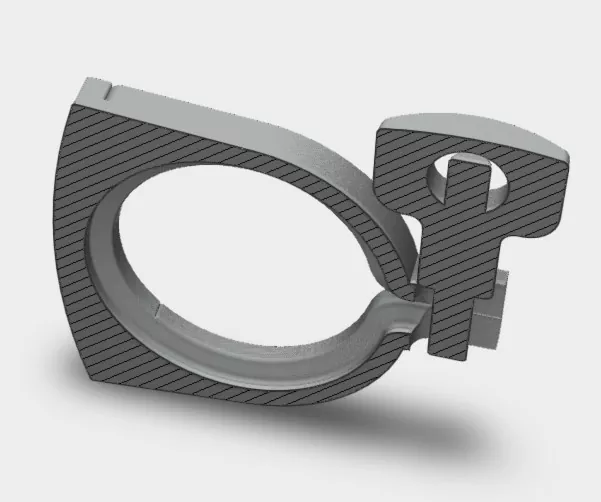

3세그먼트 디자인은 페룰 플랜지 주위로 매끄럽게 연결되어 완벽하게 균형 잡힌 개스킷 압축과 뛰어난 누출 방지 기능을 보장합니다.
표준 2세그먼트 단일 핀 클램프에 비해 최대 20% 더 높은 압력 등급을 제공합니다(예: 2" O.D.에서 550PSI 대 450PSI).
이중 힌지 유연성 덕분에 최소한의 여유 공간으로 소형 액체 냉각 랙 또는 고밀도 배관 매니폴드에 원활하게 둘러싸는 설치가 가능합니다.
신속한 CIP/SIP 유지 관리 주기 동안 개스킷 바인딩 또는 가장자리 긁힘을 방지합니다.
|

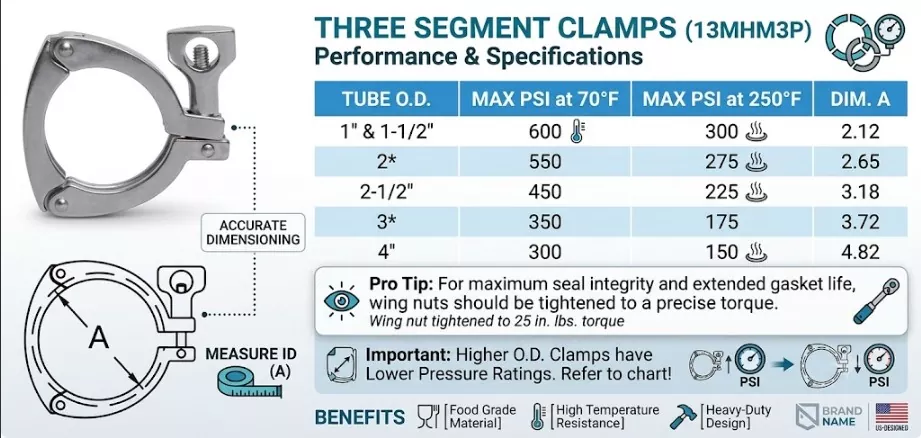

튜브 외경 |
2-세그먼트 단일 핀 클램프(13MHM) @ 70°F |
3-세그먼트 클램프(13MHM3P) @ 70°F |
압력 등급 증가 |
|
1" 및 1-1/2" |
500PSI |
600PSI |
+20% |
|
2" |
450PSI |
550PSI |
+22% |
|
2-1/2" |
400PSI |
450PSI |
+12.5% |
A: 재고가 있는 표준 크기의 경우 엄격한 MOQ가 없습니다. 품질 평가를 위해 샘플 주문을 받습니다. 맞춤형 치수, 특수 소재(예: 티타늄 또는 하스텔로이) 또는 비표준 구성의 경우 MOQ 범위는 일반적으로 사양에 따라 10~50개입니다. 귀하의 프로젝트 요구 사항에 대해 논의하려면 저희에게 연락하십시오!
A: 우리는 귀하의 공급망에 대한 원활한 검사 및 규정 준수를 보장하기 위해 완벽한 문서 패키지를 제공합니다. 여기에는 EN 10204 3.1 재료 테스트 보고서(MTR), 완전한 추적성을 위한 원자재 열 번호 및 일치하는 개스킷에 대한 FDA/USP 클래스 VI 준수 인증서가 포함됩니다. 요청 시 표준 압력 테스트 인증서도 제공됩니다.
A: 그렇습니다. 우리는 사내 R&D 및 엔지니어링 팀을 갖춘 직접 제조업체입니다. 우리는 완전한 OEM 및 ODM 서비스를 제공합니다. 맞춤형 다중 세그먼트 볼트 체결 설계, 특정 압력 등급 또는 클램프에 레이저로 새겨진 브랜드 로고/부품 번호가 필요한 경우 청사진이나 실제 샘플에 따라 정확하게 생산할 수 있습니다.
A: 재고 품목: 일반적으로 주문 확인 후 영업일 기준 3~7일 이내에 배송됩니다. 표준 대량 주문: 주문 수량 및 공장 일정에 따라 일반적으로 15~25일이 소요됩니다. 맞춤/OEM 주문: 일반적으로 30~45일이 소요됩니다. 견적 시 항상 보장된 배송 일정을 제공합니다.
