위생 배관 시스템용 316L 위생용 긴 용접 페럴

DINGYUE 316L 위생 배관 시스템용 위생 긴 용접 페룰은 스케줄 파이프 시스템과 위생 클램프 파이프라인 간의 영구적인 통합을 위해 설계되었습니다. 확장된 용접 섹션과 정밀 가공된 316L 스테인리스강 구조를 통해 깨끗한 용접, 정확한 정렬 및 장기적인 시스템 안정성이 필요한 제약, 반도체, 식품 가공 및 액체 냉각 배관 프로젝트에 신뢰할 수 있는 솔루션을 제공합니다.

문의 보내기

제품 설명

대규모 위생 배관 프로젝트에서 위생 장비를 산업용 배관 네트워크와 연결하려면 표준 페룰 이상이 필요한 경우가 많습니다. 다양한 파이프 크기 시스템, 용접 요구 사항 및 설치 조건으로 인해 파이프라인 통합 중에 문제가 발생할 수 있습니다.

위생 배관 시스템용 316L 위생용 긴 용접 페룰은 일정 파이프와 위생 클램프 연결부 사이에 보다 쉽게 위치를 지정하고 보다 안정적인 용접을 가능하게 하는 확장된 용접 영역을 제공합니다. 더 긴 용접 섹션은 고순도 배관 시스템에 일반적으로 사용되는 TIG 용접 및 궤도 용접 공정에 특히 적합합니다.

정밀한 치수 제어와 부드러운 내부 표면을 갖춘 316L 스테인리스 스틸로 제조된 이 페룰은 깨끗한 흐름 경로를 유지하는 동시에 바이오 제약 시설, 반도체 공장, 데이터 센터 액체 냉각 루프 및 위생 처리 장비와 같은 까다로운 환경에서 안정적인 설치를 지원합니다.

기술 사양

매개변수	사양
제품 유형	316L 위생용 긴 용접 페룰
부품 번호	오전 14시7분
연결 유형	Tri-Clamp x Schedule 10S 긴 용접 끝
재료 옵션	316L 스테인레스 스틸(1.4404 / 1.4435), 304 스테인레스 스틸
용접 연결	일정 10S 일반 끝 맞대기 용접
클램프 연결	표준 트라이-클램프 페룰
제조방법	단조 바 스톡 또는 두꺼운 벽의 심리스 튜빙으로 CNC 가공됨
용접 호환성	TIG용접 / 궤도용접
표면 마감	위생적인 표면 마감, 프로젝트 요구 사항에 따라 Ra 사용 가능
인증	3-A 위생 표준, ASME BPE, ASTM 재료 요구 사항
선적 서류 비치	재료 시험 보고서(MTR), 열수 추적 가능

표준 페럴 대신 긴 용접 페럴을 선택하는 이유는 무엇입니까?

복잡한 배관 설치를 위한 더 많은 용접 공간

대형 위생 배관 시스템은 용접 전에 정확한 위치 지정이 필요한 경우가 많습니다. 용접 섹션이 짧으면 설치 유연성이 제한되고 특히 직경이 더 큰 파이프나 조립식 파이프 조립체의 경우 정렬이 더 어려워질 수 있습니다.

316L 위생 긴 용접 페룰의 확장 배럴 설계는 추가 용접 길이를 제공하여 설치자에게 정확한 정렬과 안정적인 용접 작업을 위한 더 많은 공간을 제공합니다.

이는 다음과 같은 경우에 실용적인 선택이 됩니다.

· 궤도 용접 배관 시스템

· 대형 공정 스키드

· 영구적이고 위생적인 파이프라인 설치

· 고순도 유체 순환 시스템

스케줄 파이프 적용을 위해 설계됨

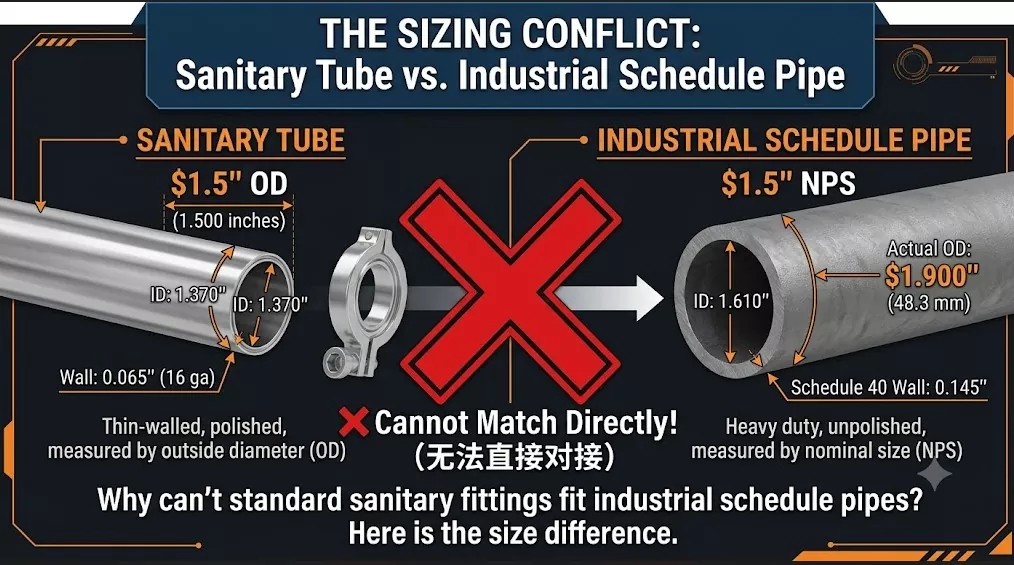

전통적인 위생 페룰은 일반적으로 표준 위생 튜빙과 함께 사용되지만 많은 산업 프로젝트에서는 더 강력한 기계적 성능을 위해 일정 파이프 크기를 사용합니다.

14AM7X 긴 용접 페룰은 다음을 결합하여 이러한 치수 격차를 해소합니다.

· 파이프 용접 호환성 일정

· Sanitary Tri-Clamp 연결 유연성

· 위생적인 내부 흐름 설계

이를 통해 엔지니어는 위생 클램프 연결이 필요한 밸브, 펌프, 탱크 및 장비와 견고한 배관 네트워크를 연결할 수 있습니다.

엔지니어링 장점

안정적인 용접 통합

확장된 용접 끝부분은 짧은 페룰에 비해 더 제어된 용접 절차를 지원합니다. 이는 설치 어려움을 줄이고 파이프라인 제작 중 일관성을 향상시키는 데 도움이 됩니다.

오비탈 용접이 필요한 시스템의 경우 추가 용접 길이는 더 나은 접근성과 공정 제어를 제공합니다.

고순도 환경을 위한 316L 스테인레스 스틸

316L 스테인레스 스틸은 내식성과 청결성이 중요한 응용 분야에 널리 선택됩니다.

표준 스테인리스강 등급과 비교하여 316L은 다음을 제공합니다.

· 공식 부식에 대한 저항력 향상

· 까다로운 유체 환경에서 향상된 성능

· 고순도 물 및 공정 매체와의 호환성

일반적으로 다음에서 사용됩니다.

· 제약 용수 시스템

· 반도체 화학물질 운송

· 액체 냉각 순환 루프

· 식품 및 음료 가공 장비

매끄러운 내부 표면으로 깨끗한 유체 처리 지원

위생 배관 시스템용 316L 위생용 긴 용접 페럴의 경우 내부 표면 품질은 세척 효율성과 오염 제어에 직접적인 영향을 미칩니다.

DINGYUE 긴 용접 페룰은 제어된 내부 형상으로 제조되어 불필요한 흐름 방해를 줄이고 보다 깨끗한 파이프라인 환경을 유지하는 데 도움이 됩니다.

316L 위생용 긴 용접 페룰이 사용되는 경우

바이오의약품 처리 시스템

위생적인 용접 및 재료 추적성이 요구되는 WFI 시스템, 정제수 루프 및 공정 장비 연결에 사용됩니다.

반도체 고순도 유체 시스템

오염 제어와 신뢰할 수 있는 스테인리스강 성능이 중요한 초순수 및 화학 물질 공급 배관에 적합합니다.

데이터 센터 액체 냉각 인프라

최신 액체 냉각 시스템에는 CDU, 매니폴드 및 냉각 루프 주변에 안정적인 스테인리스 스틸 배관 연결이 필요합니다.

Long Weld Ferrule은 서비스 유연성을 유지하면서 위생 클램프 구성 요소를 더 큰 일정 파이프 네트워크에 통합하는 데 도움이 됩니다.

식품 및 음료 가공 장비

청결성, 내식성, 유지보수 용이성이 중요한 위생적인 생산 라인에 적용됩니다.

14AM7X 긴 용접 페럴과 표준 페룰 비교

특징	표준 페룰	316L 위생용 긴 용접 페룰
용접 길이	짧은 용접 면적	확장된 용접 구간
설치	간단한 연결에 적합	대규모 파이프라인 제작에 더 적합
용접방법	주로 수동용접	수동 용접 및 궤도 용접
애플리케이션	소형 위생 장비	대형 위생 배관 시스템
엔지니어링 용도	장비 연결	영구 프로세스 파이프라인 통합
