19MPX 클램프 X 일정 10S 용접 어댑터

위생 장비를 산업용 Schedule 10S 배관과 연결하려면 외부 직경을 일치시키는 것 이상이 필요합니다. DINGYUE 19MPX 클램프 X Schedule 10S 용접 어댑터는 Tri-Clamp 위생 튜빙과 Schedule 10S 스테인레스 스틸 파이프 사이를 원활하게 전환하도록 설계되어 엔지니어가 까다로운 유체 시스템에서 일관된 흐름 경로를 유지할 수 있도록 도와줍니다.

문의 보내기

제품 설명

산업용 배관 및 위생 처리 시스템은 종종 다양한 치수 표준을 따릅니다. 공칭 크기가 동일한 것으로 보이는 파이프라도 벽 두께와 내부 직경이 다를 수 있으므로 설치 중에 정렬 문제가 발생할 수 있습니다.

DINGYUE 19MPX 어댑터는 한쪽의 Tri-Clamp 연결과 다른 쪽의 Schedule 10S 용접 끝을 결합하여 이러한 불일치를 해결합니다. 내부 천이는 흐름 영역의 급격한 변화를 줄이기 위해 가공되어 청결도, 흐름 안정성 및 장기적인 신뢰성이 중요한 시스템에 적합합니다.

주요 사양

범주	주요사양/옵션	응용 프로그램 및 기능
제품 유형/부품 번호	• 19MPX(Tri-Clamp x Schedule 10S 맞대기 용접 어댑터)	위생 Tri-Clamp 처리 라인과 Sch 10S 산업용 배관 시스템 사이의 견고한 전환 피팅 역할을 합니다.
연결 종료	• 끝 1: 삼중 클램프 플랜지 • 끝 2: 일정 10S 일반 끝 맞대기 용접(Sch 10S BW)	클램프 엔드: 일상적인 유지 관리/청소를 위해 쉽게 분해할 수 있습니다. Sch 10S 용접 끝: Schedule 10S 파이프에 대한 고강도 영구 용접입니다.
재료 등급	• 316L 스테인레스 스틸(1.4404) • 304 스테인리스강(1.4301)	316L: 바이오의약품, 고순도 유체 및 액체 냉각 시스템에 대한 탁월한 피팅/부식 저항성. 304 : 식품, 음료, 일반 산업 공정 라인의 표준 등급입니다.
재료 및 품질 표준	• ASTM A182/A479/A269 준수 • 히트 로트 번호가 찍혀 있습니다. • 전체 재료 테스트 보고서(MTR) 추적성	더 높은 작동 압력과 기계적 응력을 견딜 수 있도록 견고한 단조 스톡 바 또는 벽이 두꺼운 튜브로 제조되었습니다.
표준 및 인증	• 3-A 위생 표준(No. 63-03 / 승인 번호 621) • ASME BPE 준수 • FDA 21 CFR 177.2600 및 USP 클래스 VI(결합 개스킷용)	고순도 및 위생 처리 응용 분야에 대한 글로벌 호환성 및 안전 규정 준수를 보장하는 인증된 위생 구조입니다.

19MPX를 선택하는 이유는 무엇입니까?

액체 냉각 데이터 센터 또는 위생 유체 시스템을 구축할 때 엔지니어는 종종 숨겨진 함정에 직면합니다. 산업용 파이프와 위생 밸브는 동일한 언어를 사용하지 않습니다.

둘 다 "2인치"라고 표시되어 있더라도 실제 내부 직경은 완전히 다릅니다. 표준 직선형 페룰을 사용하여 강제로 결합하는 경우:

"과속 방지턱" 효과: 날카롭고 들쭉날쭉한 내부 돌출부가 파이프 내부에 형성됩니다.

박테리아/잔해물 트랩: 유체가 이 벽에 부딪혀 난류, 정체된 데드존, 박테리아 또는 냉각수 잔해물이 번식할 수 있는 환경을 생성합니다. CIP(Clean-In-Place) 시스템은 이를 세척할 수 없습니다.

솔루션: 19MPX의 스무스 테이퍼

이것이 바로 스마트 엔지니어가 19MPX 용접 어댑터를 선택하는 이유입니다.

19MPX CLAMP X SCHEDULE 10S WELD ADAPTER는 날카로운 절벽 대신 정밀 가공된 테이퍼형 내부 경사(내부 모따기)가 특징입니다. 이는 부드러운 고속도로 경사로처럼 작동합니다.

용접 끝 부분(오른쪽): Schedule 10S 산업용 파이프의 두꺼운 벽과 넓은 ID와 완벽하게 일치합니다.

클램프 끝(왼쪽): 밸브, 펌프 또는 장비의 표준 위생 튜브 ID와 일치하도록 내부로 부드럽게 가늘어집니다.

결과: 100% 데드 스페이스 프리. 완벽한 층류. 3-A 위생 표준을 완벽하게 준수합니다.

크기: 2" 연결	실제 외부(OD)	벽 두께	내부 흐름(ID)	최고의 대상...
위생밸브(튜브)	2.00"(표준)	얇은(0.065")	1.87"(더 작음)	장비, 밸브 및 펌프 청소
산업용 파이프 (Sch 10S)	2.375"(더 커짐)	두꺼운(0.109")	2.16"(더 커짐)	주 공급 라인, 고압 냉각
19MPX 어댑터	2.375"에서 2.00"로 원활하게 전환됩니다.	내부 테이퍼 경사	0.29인치 간격을 완벽하게 해소!	데드 스페이스 없이 두 세계를 연결합니다!

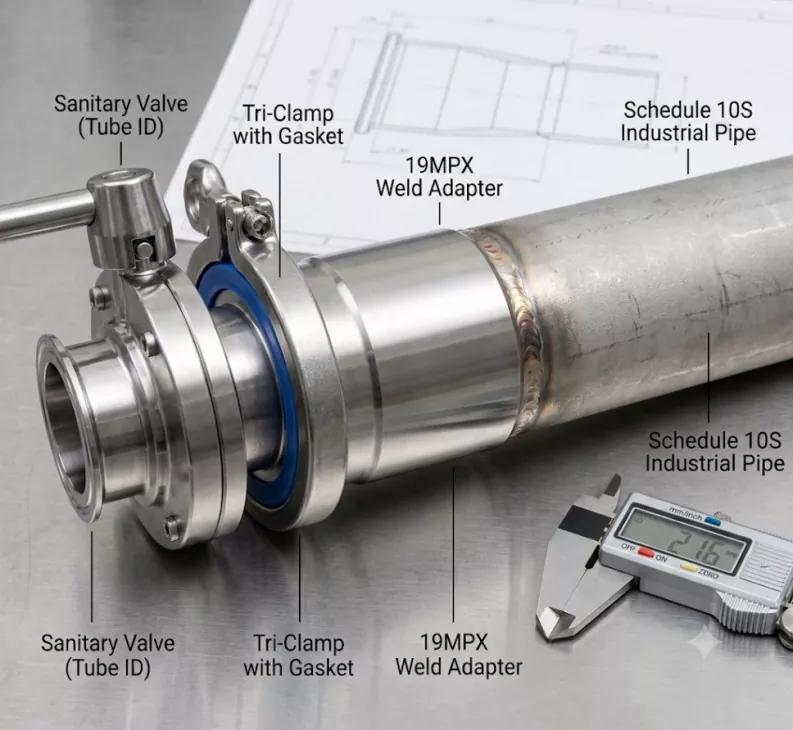

19MPX Clamp X Schedule 10S Weld Adapters

액체 냉각 산업이 19MPX CLAMP X SCHEDULE 10S 용접 어댑터를 사용하는 이유

차세대 액체 냉각 데이터 센터를 구축하거나 공급하는 경우 14WMX 및 19MPX CLAMP X SCHEDULE 10S 용접 어댑터는 단순한 구성 요소가 아니라 시스템 보호 장치입니다.

1) 높은 압력과 빠른 유지 관리 사이의 궁극적인 연결

설정: 주 냉각수 루프 및 냉각 분배 장치(CDU)에는 일정한 압력을 처리하고 수십 년간 누출 없는 작동을 보장하기 위해 튼튼하고 벽이 두꺼운 Schedule 10S 스테인레스 스틸 파이프가 필요합니다.

과제: 실제 서버 랙, 매니폴드 및 제어 밸브에는 기술자가 도구 없이 신속한 유지 관리 또는 교체를 수행할 수 있도록 Tri-Clamp(빠른 연결 해제) 연결이 필요합니다.

해결책: 14WMX 및 19MPX 어댑터는 한쪽에는 견고한 산업용 용접 끝부분이 있고 다른 한쪽에는 정밀 위생 클램프가 있어 완전히 다른 두 배관 세계를 원활하게 연결합니다.

2). 흐름 효율성 극대화 및 PUE(Power Usage Effectiveness) 감소

문제: 두꺼운 산업용 파이프를 얇은 위생 밸브와 강제로 만나면 날카로운 내부 "절벽" 또는 돌출부가 생성됩니다. 이러한 불일치로 인해 심각한 유체 난류와 엄청난 압력 강하가 발생하여 냉각수 펌프가 더 열심히 작동하고 에너지가 낭비됩니다.

19MPX CLAMP X SCHEDULE 10S 용접 어댑터 장점: 정밀 가공된 내부 테이퍼 경사면을 갖춘 19MPX는 매끄러운 고속도로 경사로처럼 작동합니다. 전환 과정에서 냉각수를 완벽하게 안내하여 난류를 제거하고 흐름 저항을 최소화하며 데이터 센터의 에너지 효율성(PUE)을 최적화합니다.

19MPX Clamp X Schedule 10S Weld Adapters

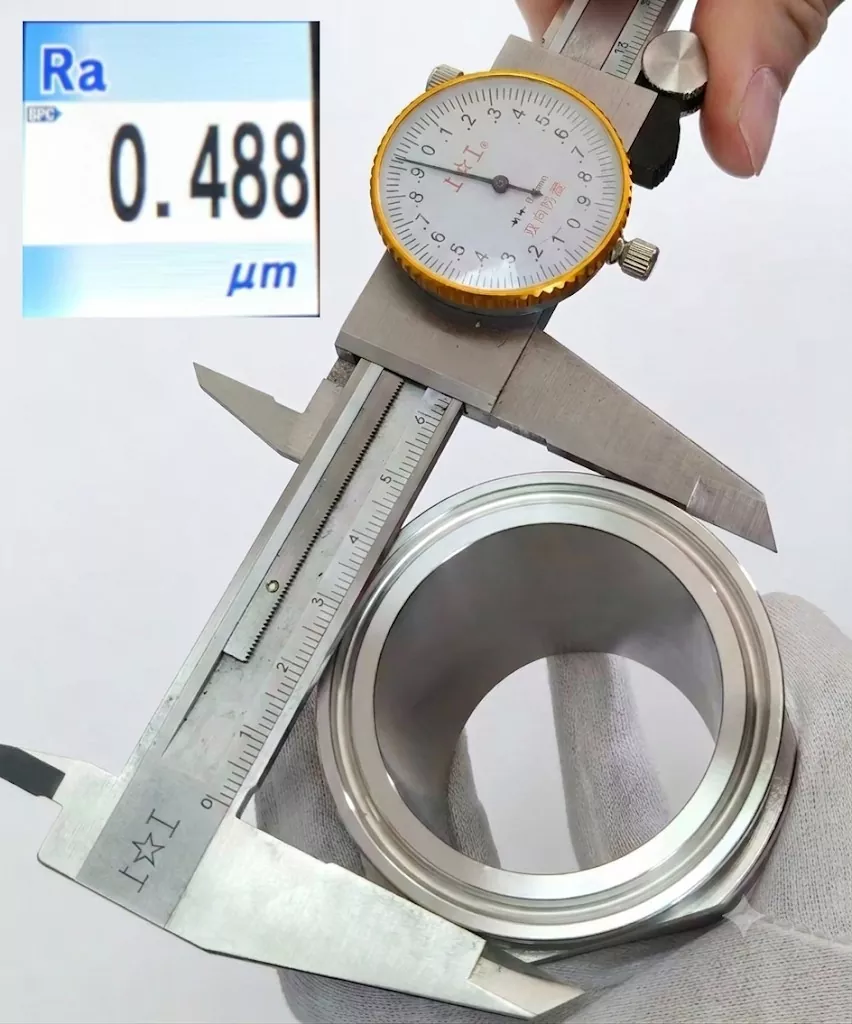

품질 관리 및 거칠기

19MPX Clamp X Schedule 10S Weld Adapters

고품질 제조에는 엄격한 검증이 필요합니다. 완료되면 당사의 제품은 엄격한 QC 체크포인트를 통과합니다. 내부 표면 거칠기와 함께 중요한 치수(높이, ID 및 OD)를 확인합니다(Ra < 0.8 µm 보장). 완전히 규정을 준수하는 장치만 발송됩니다. 업계의 기대를 뛰어넘는 정밀 제작 부품을 우리에게 맡겨주십시오.
