용접 풀 보어 위생 볼 밸브

위생 공정 라인에 저저항 흐름 경로와 영구 용접 연결이 필요한 경우 용접 풀 보어 위생 볼 밸브는 자동 또는 수동 유체 분리를 위한 실용적인 솔루션을 제공합니다. DingYue는 식품 가공, 바이오 의약품, 고순도 유체 처리 및 선택된 액체 냉각 시스템용으로 지정할 수 있는 스테인레스 스틸 볼 밸브를 공급합니다.

문의 보내기

제품 설명

용접 풀 보어 위생 볼 밸브는 공칭 파이프라인 보어와 일치하는 유로가 있는 드릴 볼을 사용하는 위생 격리 밸브입니다. 축소된 포트 설계와 달리 전체 보어 구성은 밸브가 완전히 열릴 때 밸브 본체에 의해 생성되는 제한을 최소화합니다.

용접 연결은 밸브와 프로세스 파이프라인 사이에 영구적인 연결을 제공하므로 이 구성은 특히 적은 수의 기계적 조인트가 선호되는 위생 시스템에 적합합니다.

기본 구성에는 다음이 포함됩니다.

· 스테인레스 스틸 밸브 몸체

· 풀 포트 스테인레스 스틸 볼

· 정밀 가공된 밸브 스템

· PTFE 또는 수정된 PTFE 시트

· 스템 씰링 부품

· 맞대기 용접 연결 끝

· 수동, 공압 또는 전기 작동 옵션

이러한 조합으로 인해 이 밸브는 기존의 나사식 볼 밸브와 다릅니다. 단순히 라인을 열고 닫는 것이 아니라 연속적이고 세척 가능하며 제한이 적은 공정 흐름 경로를 유지하는 데 중점을 둡니다.

기술 매개변수 매트릭스

매개변수 항목	기술 사양 및 성능 지표
공칭 직경	DN15~DN150(1/2"~6")
재료 구성	ASTM A351 CF3M(316L 스테인리스강) / CF8(304)
씰링 컴파운드	FDA 승인 PTFE, TFM 1600 또는 공동 충진 PTFE
내부 표면 마감	Ra ≤0.8, 전기 연마(EP) ≤0.4 사용 가능
연결 종료	ASME BPE, DIN 11850 또는 ISO 1127에 따른 맞대기 용접
최대 작동 압력	주변 온도에서 10Bar(145PSI)
작동 온도	-20°C ~ +150°C(-4°F ~ +302°F) 연속
작동 옵션	수동 잠금식 핸들, 공압식(NC/NO/DA), 전기식

1. 밸브 본체 및 풀 포트 설계

본체는 단일 빌렛 ASTM A351 CF3M(316L) 스테인리스 스틸로 단조되었습니다. 단조는 주철에 내재된 미세한 다공성을 제거하여 위험한 매체가 금속 구조로 침출되는 것을 방지합니다. 전체 구멍 형상은 밸브가 완전히 열린 위치에 있을 때 피깅 도구가 기계적 세척 주기 동안 파이프라인을 원활하게 통과할 수 있음을 의미합니다.

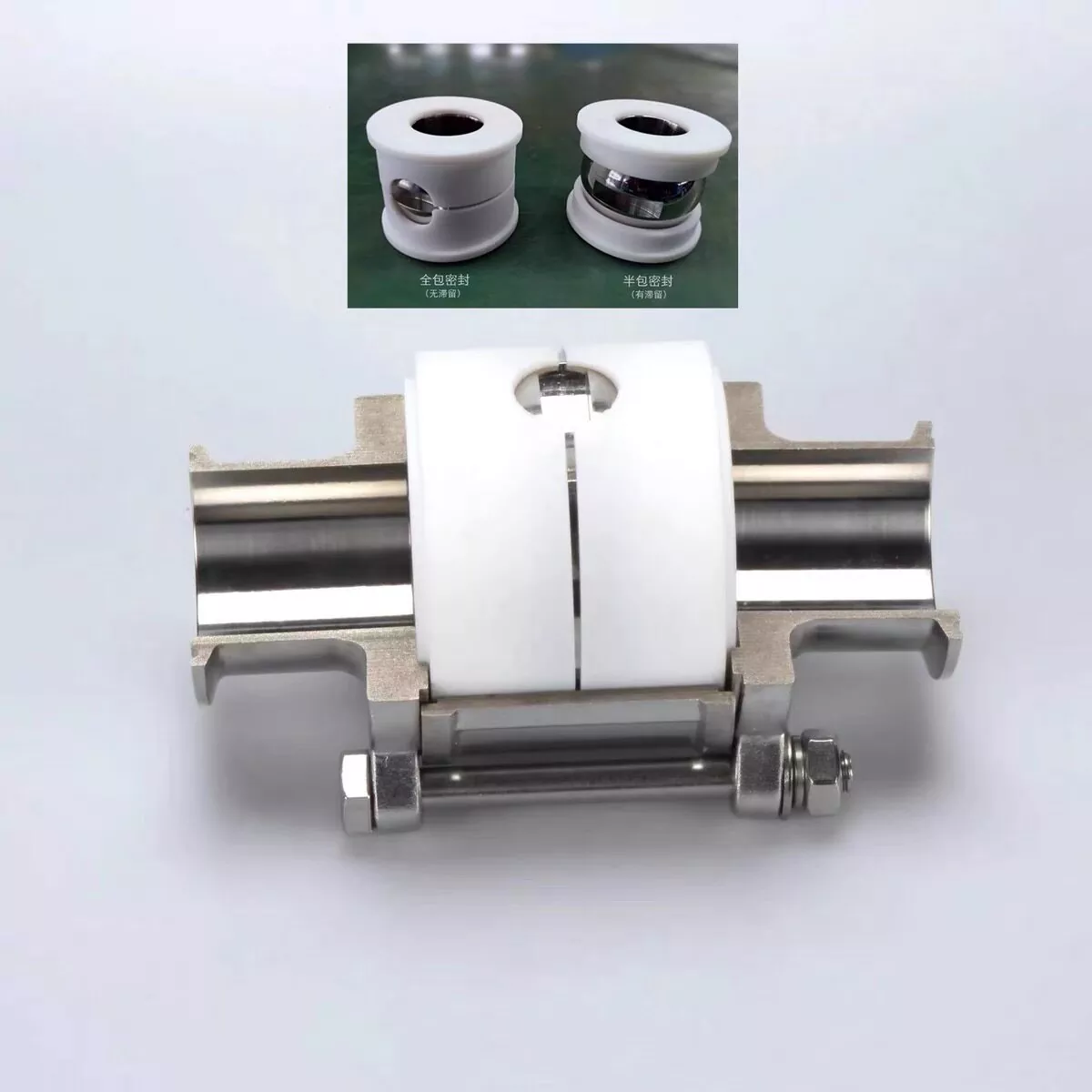

2. 고급 캐비티 필러 씰링 시스템

표준 볼 밸브는 볼과 밸브 하우징 사이에 의도적인 간격을 둡니다. 유체가 통과할 때 소량의 제품이 이러한 죽은 공간에 갇혀 박테리아 성장과 배치 오염을 초래합니다. 당사의 용접 풀 보어 위생 볼 밸브는 맞춤형 정밀 성형 캐비티 필러 시트를 활용합니다. 이 시트는 공 주변의 빈 공간을 완전히 채워 잔여 액체가 숨길 곳이 없습니다.

3. 정밀 용접 끝단

맞대기 용접 끝부분은 글로벌 배관 표준(ASME BPE 시리즈 AM, DIN 11860 범위 2)에 따라 정확한 공차로 가공됩니다. 확장된 용접 탱은 궤도 TIG 용접 중 열 발생으로 인해 내부 PTFE 씰이 휘거나 녹지 않도록 하여 자동 용접 장비에 완벽한 드롭인 핏을 보장합니다.

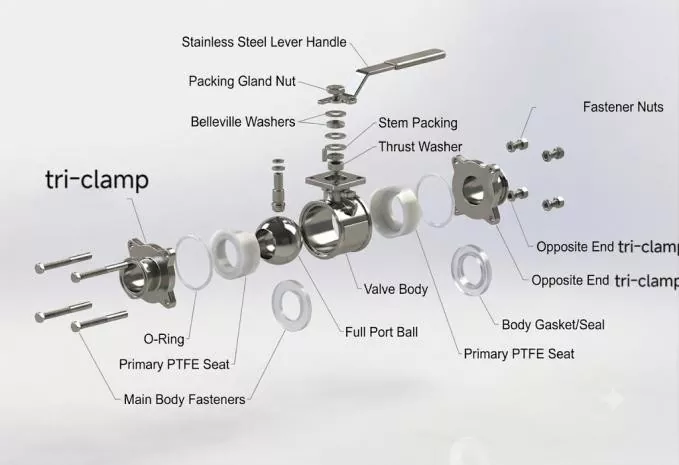

Weld Full Bore Sanitary Ball Valve

[당사의 고급 밸브: 충진된 공동 -> 선형 플러시 경로 -> 제로 데드 존]

작동 옵션

용접 풀 보어 위생 볼 밸브는 수동 작동을 위해 공급되거나 자동화된 공정 제어 시스템에 통합될 수 있습니다.

작동	적합	주요 혜택
수동 잠금식 핸들	로컬 격리 지점	간단한 조작과 손쉬운 육안 확인
공압 NC	페일클로즈 로직이 필요한 자동화된 프로세스 라인	제어 공기가 제거되면 밸브가 닫힙니다.
공압식 NO	페일오픈 동작이 필요한 시스템	제어 로직에 따라 구성되면 밸브가 열립니다.
공압식 복동식	중앙 집중식 자동화 제어	열림과 닫힘 모두 공기를 사용함
전동 액추에이터	전기 제어 프로세스 시스템	전기 제어 시스템과의 통합에 적합

자동화된 설치를 위해서는 단순히 액추에이터를 공칭 밸브 크기에 맞추는 것이 아니라 필요한 토크, 작동 주파수, 제어 신호 및 고장 위치에 따라 액추에이터를 선택해야 합니다.

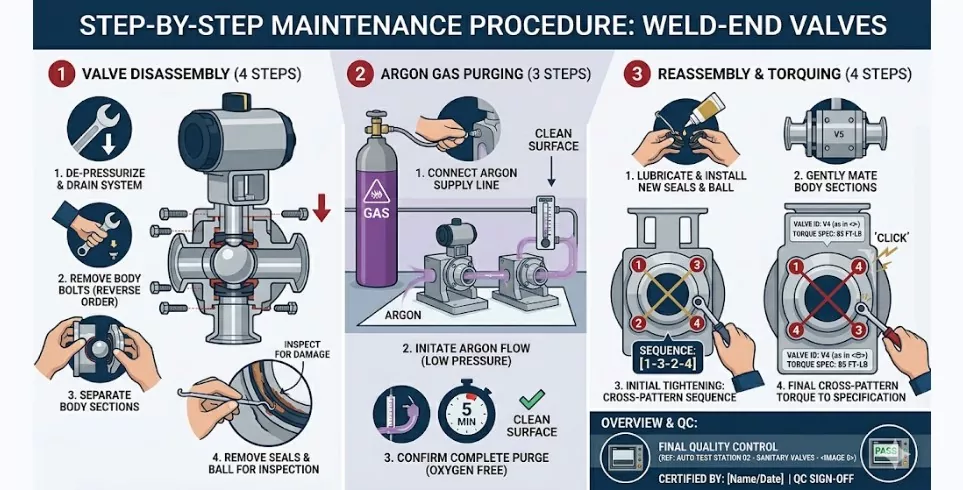

구현, 설치 및 예방 조치

올바르게 설치하면 고순도 밸브의 기계적 장점이 보존됩니다. 완벽한 시스템 시운전을 보장하려면 다음 엔지니어링 지침을 따르십시오.

용접 전 준비: 자동 또는 수동 TIG 용접을 시작하기 전에 아크의 높은 열로 인해 내부 PTFE 시트와 스템 씰이 왜곡되거나 타는 것을 방지하기 위해 용접 풀 보어 위생 볼 밸브를 완전히 분해해야 합니다. 두 개의 끝 캡만 고정하고 파이프라인에 용접해야 합니다.

Weld Full Bore Sanitary Ball Valve

DingYue를 선택하는 이유는 무엇입니까?

이점	구매자에게 미치는 영향
316L 스테인레스 스틸 옵션	까다로운 위생 및 고순도 유체 시스템에 적합합니다.
완전 보어 흐름 경로	완전히 열렸을 때 불필요한 흐름 제한을 줄이도록 설계되었습니다.
용접된 위생 연결	영구적인 위생 배관 설치를 지원합니다.
다중 좌석 옵션	다양한 매체 및 작동 조건을 위한 PTFE, TFM 1600 및 캐비티 충전 PTFE.
정밀가공	CNC 가공 및 제어된 표면 마감은 일관된 밸브 품질을 지원합니다.
추적 가능한 품질 관리	MTR, 열 번호 및 해당 검사 기록은 프로젝트 조달 요구 사항을 지원합니다.

유연한 배송 옵션

우리는 매일 다양한 배송 중량과 부피 요건을 관리합니다. 예를 들어, 최근 2026년 중반 중형 주문의 순중량은 890KG로 소형 배송 상자에 포장되었습니다. 국제 항공 및 해상 운송 중 안전을 극대화하기 위해 화물은 표준 열처리 상자를 사용하여 팔레트화되어 총 중량이 930KG에 이르고 표준 지게차로 쉽게 취급할 수 있습니다.

LCL(Less-than-Container Load), FCL(Full Container Load) 또는 주요 국제 택배사(DHL, FedEx, UPS)를 통한 긴급 항공 화물이 필요한 경우 당사의 전담 물류 팀이 모든 수출 서류, 통관 서류 및 화물 추적을 관리하여 귀하의 시설까지 원활한 배송을 보장합니다.
