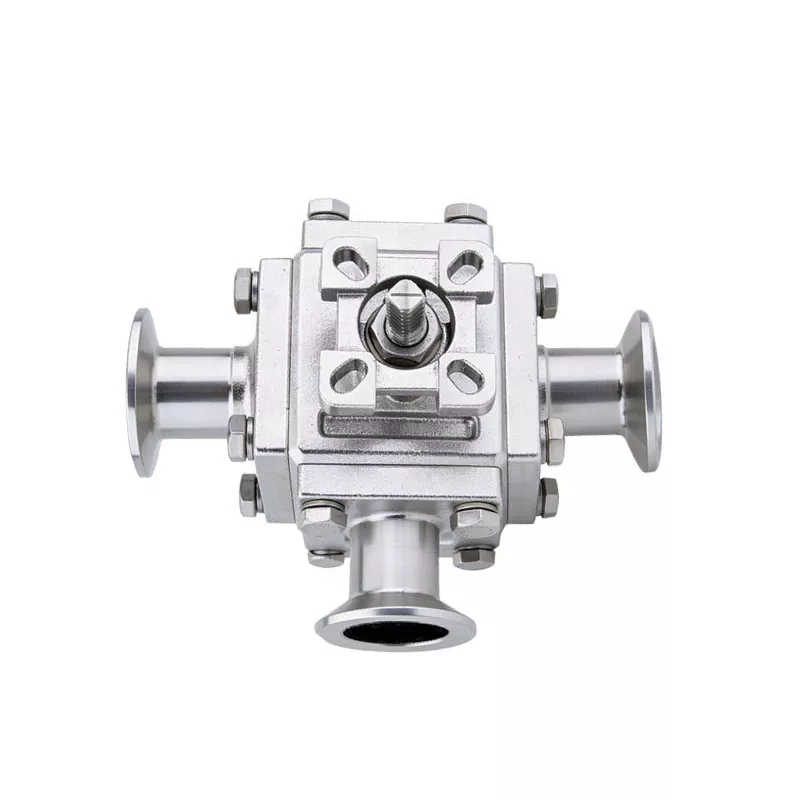

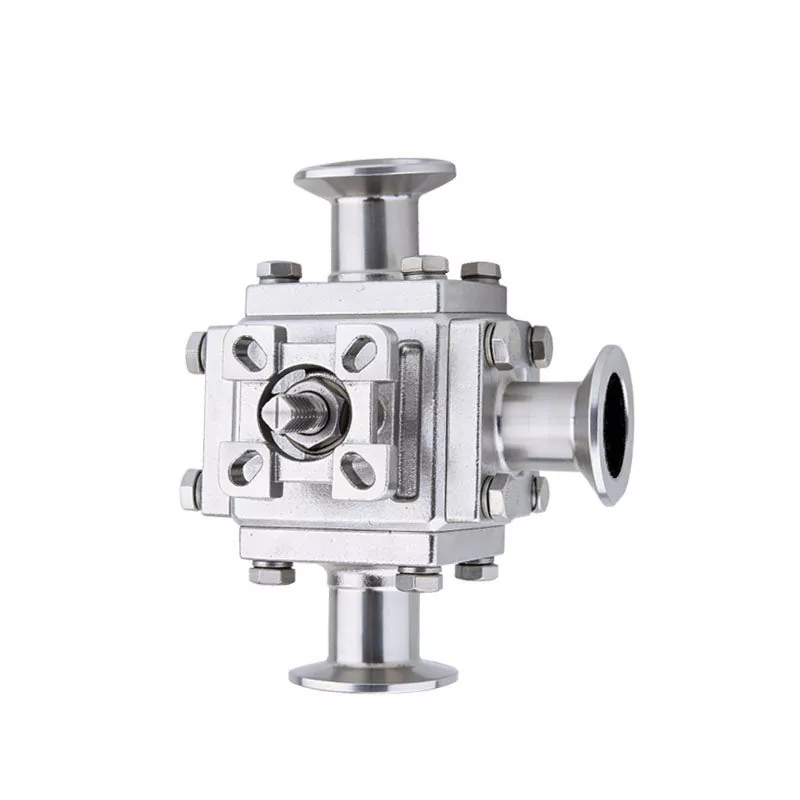

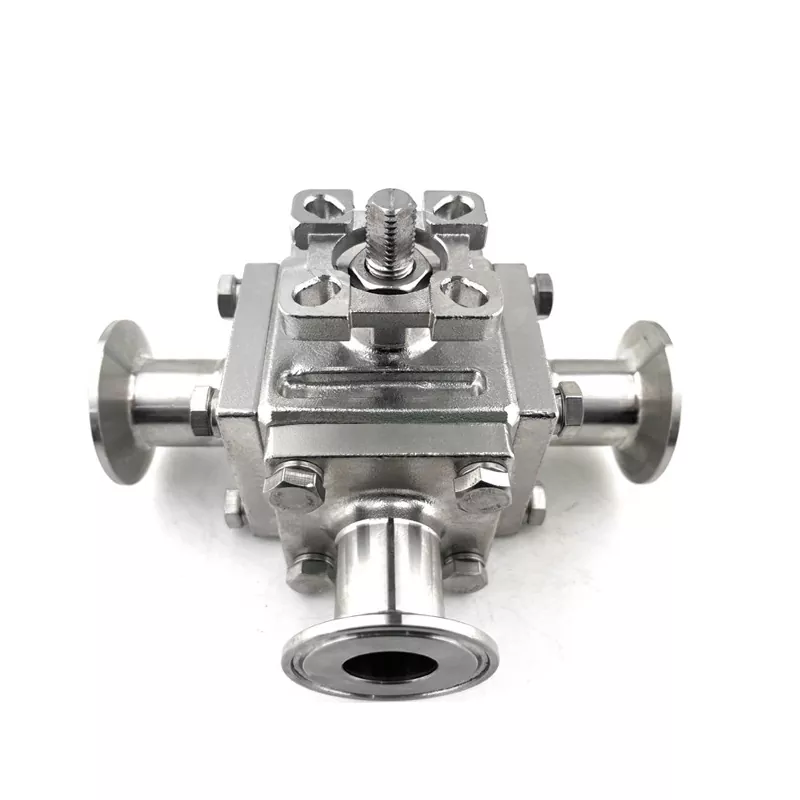

3방향 캡슐형 클램프 볼 밸브

위생 처리 라인에서 밸브 설계는 세척 효율성과 오염 제어에 직접적인 영향을 미칩니다. DINGYUE의 3방향 캡슐형 클램프 볼 밸브는 유체 보유 영역을 줄이고 작동 중 중요한 밀봉 부품을 보호하는 캡슐형 구조로 개발되었습니다. 클램프 연결을 사용하면 기존 나사형 설계에 비해 설치 및 교체가 더 빨라지므로 자주 청소하는 파이프라인 시스템을 더 쉽게 유지 관리할 수 있습니다. 음료 생산, 제약 장비 및 고순도 액체 순환 응용 분야에 적합한 이 밸브는 엄격한 위생 요구 사항을 지원하는 동시에 실용적인 흐름 전환 성능을 제공합니다.

종합적인 기술 사양

어떤 3방향 볼 밸브가 필요합니까?

기술 지식이 없는 구매자 및 조달 관리자를 위한 간단한 가이드

두 밸브 모두 유체 방향을 제어하는 ​​데 탁월한 성능을 발휘하지만 내부는 다르게 구성되어 있습니다. 다음은 귀하의 예산과 시스템에 적합한 것을 선택하는 데 도움이 되는 간단하고 전문적인 설명입니다.

1. 3방향 캡슐형 클램프 볼 밸브

이 밸브를 넓게 열린 직선 터널로 생각하십시오. 밸브 내부의 구멍은 파이프라인과 정확히 같은 크기입니다.

최대 흐름, 제로 저항: 좁은 지점이 없기 때문에 액체가 완벽하게 원활하게 이동합니다. 펌프가 더 이상 열심히 작동할 필요가 없으며 압력이 전혀 손실되지 않습니다.

두꺼운 액체에 가장 적합: 액체가 걸쭉하거나(소스, 페이스트 또는 젤과 같은) 작은 입자를 포함하는 경우 아무것도 들러붙지 않으므로 이것이 최선의 선택입니다.

매우 간편한 청소: 내부가 완전히 평평하고 일직선이므로 청소 시스템(CIP/SIP)이 데드존 없이 오래된 배치를 쉽게 세척할 수 있습니다.

트레이드오프: 무거운 정사각형 본체는 고급 스테인리스 스틸을 더 많이 사용하므로 더 무겁고 더 비쌉니다.

2. 감소된 내경 경사 3방향 볼 밸브

이 밸브 내부의 중간 부분(볼)은 파이프보다 약간 좁습니다. 모든 것이 원활하게 움직이도록 하기 위해 가운데와 양쪽 끝을 연결하는 부드럽고 완만한 경사(작은 미끄럼틀처럼)를 만들었습니다.

100% 완벽한 배수: 내장된 경사면 디자인은 생명의 은인입니다. 시스템을 끄거나 세척할 때 남은 액체는 자연스럽게 아래로 미끄러져 완전히 배수됩니다. 밸브 내부에 남은 웅덩이나 정체된 유체가 없습니다.

큰 절감 효과(높은 ROI): 핵심 부품이 약간 더 작기 때문에 밸브가 더 가볍고 훨씬 더 예산 친화적입니다. 저렴한 가격으로 프리미엄 위생 성능을 제공합니다.

투명한 액체 및 가스에 적합: 흐름 폭의 작은 변화가 성능에 영향을 주지 않는 순수한 물, 공기, 가스 또는 데이터 센터 냉각 유체에 적합합니다.

빠른 비교표

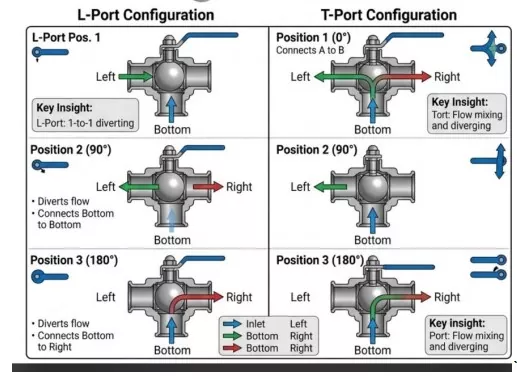

멀티 포트 밸브를 사용하면 엔지니어는 여러 개의 단일 방향 밸브를 단일 멀티 포트 어셈블리로 교체하여 복잡한 배관 네트워크를 단순화할 수 있습니다. 3방향 캡슐형 클램프 3방향 캡슐형 클램프 볼 밸브는 다양한 공정 유체 분배 및 혼합 요구 사항을 충족하기 위해 L-포트 또는 T-포트의 두 가지 포트 구성으로 제공됩니다.

L 포트 구성(디버터 밸브)

L 포트 설계는 주로 단일 공급 라인의 유체를 두 가지 대체 방향 중 하나로 전환하는 데 사용됩니다. 핸들이나 액추에이터가 $90^\circ$ 회전하면 내부 흐름 경로가 배출구 포트 A에서 배출구 포트 B로 깔끔하게 전환됩니다. L 포트 구성에서는 세 포트를 모두 동시에 연결할 수 없으므로 백업 장비를 격리하거나 두 개의 별도 저장 탱크 사이에서 유체 경로를 전환하는 데 이상적인 선택입니다.

T-포트 구성(혼합 및 블렌딩 밸브)

T-포트 디자인은 최고의 시스템 유연성을 제공합니다. 이는 전환 밸브, 혼합 밸브 또는 완전 개방형 통과 블록으로 기능할 수 있습니다. T-포트 밸브는 세 개의 파이프라인 포트를 모두 한 번에 연결할 수 있으므로 두 개의 개별 프로세스 스트림을 단일 혼합 유체 라인으로 결합할 수 있습니다. 또한 밸브 볼을 돌리면 개별 라인을 분리하거나 완전한 3방향 흐름을 유지할 수 있으므로 제어 엔지니어가 복잡한 유체 네트워크를 설계할 때 완전한 유연성을 얻을 수 있습니다.

자주 묻는 질문

Q: 고순도 가공에 캡슐형 시트가 필요한 이유는 무엇입니까?

A: 표준 3방향 캡슐형 클램프 볼 밸브 시트는 입구 및 출구 포트 주변만 밀봉하여 볼과 밸브 하우징 사이에 작은 열린 간격을 남깁니다. 공정 유체가 이 구멍으로 스며들어 정체될 수 있습니다. 캡슐형 시트가 이 빈 공간을 완전히 채워 밸브 본체 내부에 매체가 갇히지 않도록 합니다.

Q: 이 밸브는 고온 증기 멸균을 처리할 수 있습니까?

답: 그렇습니다. 프리미엄 TFM 1600 폴리머 시트로 제작된 당사 밸브는 최대 $180^\circ\text{C}$의 연속 온도에서 안정적으로 작동하여 표준 CIP(Clean-In-Place) 및 SIP(Steam-In-Place) 열 세척 주기와 완벽하게 호환됩니다.

Q: 배송물에 전체 자재 추적 문서가 포함되어 있습니까?

답: 그렇습니다. 모든 배송에는 모든 스테인리스강 부품에 대한 정확한 화학적 조성과 물리적 테스트 데이터를 보여주는 포괄적인 EN 10204 3.1 재료 테스트 보고서(MTR)가 포함되어 있어 원래 용융된 강철까지 완전한 추적이 가능합니다.

전용 애프터 서비스 및 보증 지원

배송물이 공장을 떠난 후에도 귀하 팀과의 관계는 끝나지 않습니다. 우리는 생산 라인을 원활하게 운영할 수 있도록 설계된 포괄적인 지원 시스템을 통해 우리가 만드는 모든 제품을 지원합니다.

1) 종합 보증: 모든 밸브에는 재료 및 제조 품질에 대한 표준 12개월 구조 보증이 포함됩니다.

2) 즉시 배송 가능한 교체 부품: 우리는 창고에 교체용 시트 키트, 스템 패킹 및 O-링의 대량 재고를 유지하여 유지 관리 부품을 신속하게 배송하여 시설의 가동 중지 시간을 최소화합니다.

3) 대응 기술 지원: 경험이 풍부한 당사의 엔지니어링 지원 팀이 이메일이나 영상 통화를 통해 설치 질문, 액추에이터 설정 또는 일상적인 유지 관리 문제 해결에 대해 팀을 지원해 드립니다.
