스트레이트 위생스트레이너

DINGYUE 직선형 위생 여과기는 액체 파이프라인에서 부유 입자를 제거하여 위생 공정 장비를 보호하도록 설계된 인라인 여과 구성 요소입니다. SS304/316L 스테인리스 스틸 및 위생 연결 옵션으로 제작된 이 제품은 위생 배관 부품을 소싱하는 구매자에게 안정적인 흐름 성능, 손쉬운 청소 접근 및 안정적인 여과 기능을 제공합니다.

문의 보내기

제품 설명

위생 배관 시스템에서 원자재, 파이프라인 또는 업스트림 장비의 원치 않는 입자는 밸브, 펌프, 열교환기 및 기타 정밀 부품에 영향을 미칠 수 있습니다. 직선형 위생 여과기는 파이프라인에 직접 설치되어 고체 입자를 포착하는 동시에 스테인레스 스틸 필터 요소를 통해 지속적인 액체 흐름을 허용합니다. 직선형 구조는 기존 필터 설계에 비해 흐름 저항을 줄이는 데 도움이 되며, 탈착식 필터 요소를 사용하면 일상적인 청소 및 교체가 더욱 편리해집니다. Tri-Clamp, 용접 및 나사산 연결 옵션을 갖춘 여과기는 청결성, 유지 관리 효율성 및 안정적인 작동이 요구되는 다양한 위생 처리 시스템에 통합될 수 있습니다.

기술 사양

매개변수	기술 사양
재료	스테인리스강 SUS304(1.4301) 또는 SUS316L(1.4404)
디자인 유형	직선형 인라인 디자인으로 요소 청소를 위해 쉽게 분해됩니다.
크기 범위	DN25 - DN100(1" ~ 4")
연결 유형	Tri-Clamp(표준), 용접 또는 나사형
필터 요소	스테인레스 스틸 천공 백킹 튜브 + 스테인레스 스틸 와이어 메쉬 (이중 레이어)
메쉬 크기/미크론	20메시~400메시(또는 0.5mm~3mm의 맞춤형 천공판 구멍)
개스킷/씰	EPDM(표준), 실리콘 또는 FKM(Viton) — 100% FDA 준수
규정 준수	3-A, ASME BPE, FDA, EHEDG

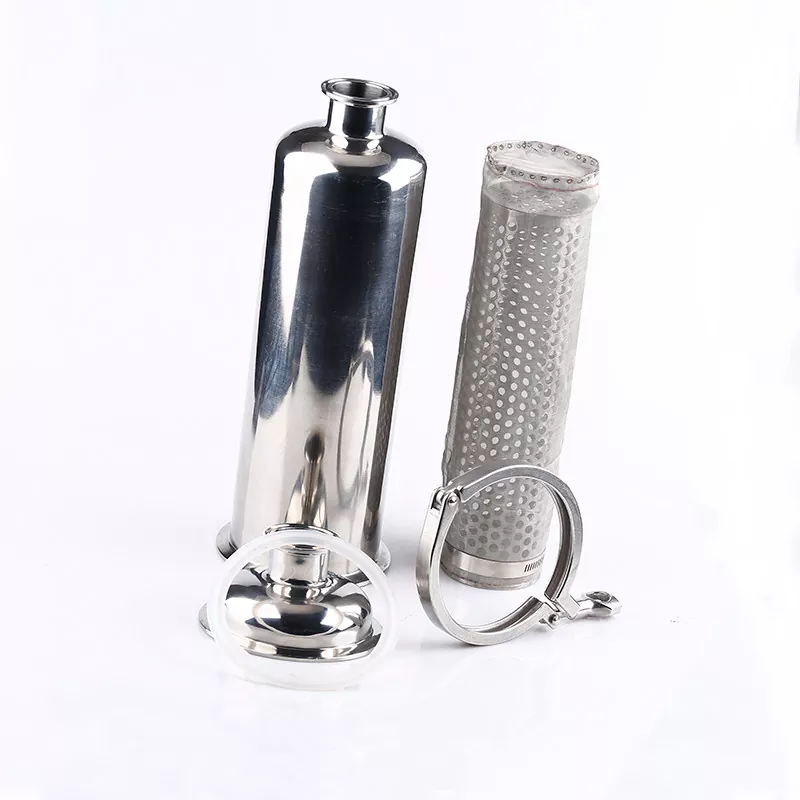

운영, 유지보수 및 청소

유지 관리의 용이성이 설계에 내장되어 있습니다. 메시를 청소하거나 교체하려면:

1. 파이프라인 섹션을 격리하고 감압합니다.

2. 메인 라인에서 스트레이너를 제거하지 않고 트라이 클램프 본체 커플링을 해제합니다.

3. 표준 CIP(Clean-in-Place) 또는 수동 헹굼을 위해 내부 필터 요소를 추출합니다.

제조 우수성 및 품질 보증

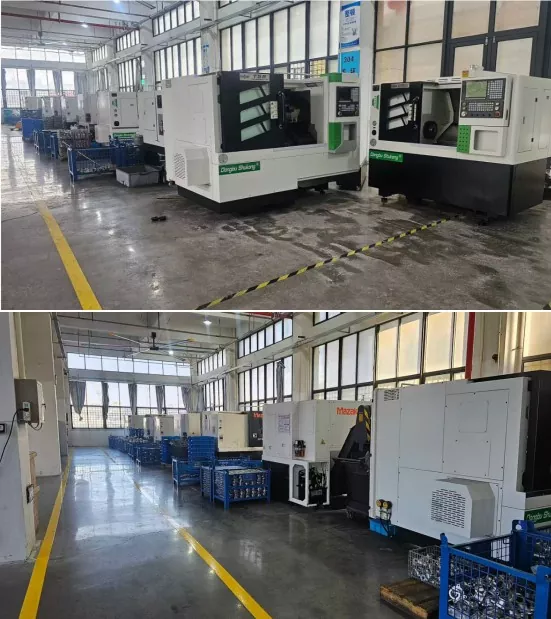

모든 장치는 배송 전에 엄격한 CNC 가공, 궤도 용접 및 정수압 테스트를 거칩니다. 우리는 완벽한 추적성을 보장하기 위해 3.1 재료 테스트 인증서(MTC)와 표면 거칠기 검사 보고서를 제공합니다.

Straight Sanitary Strainer

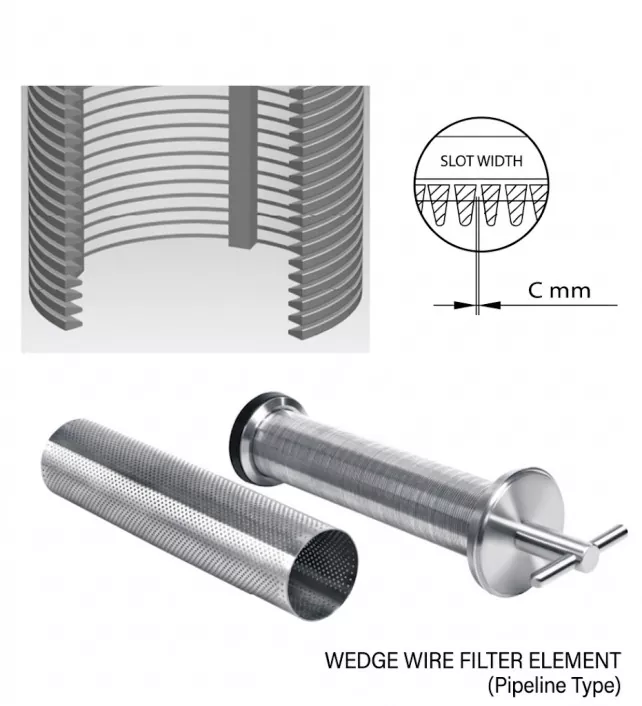

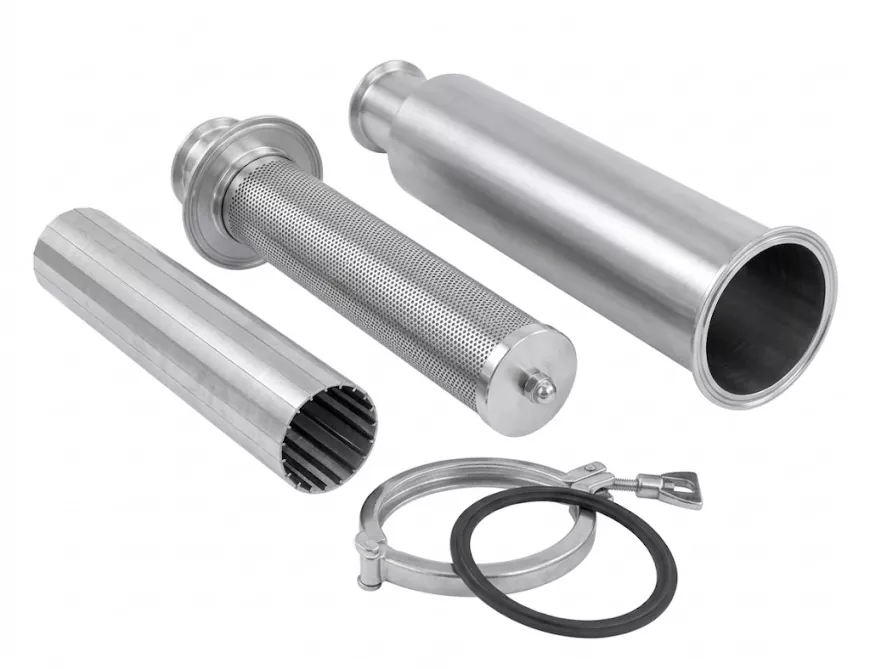

웨지 철망 대 천공판

비교 기능	천공판 및 메쉬 요소	웨지 와이어 스크린 요소
구조 및 디자인	원형 구멍 배열이 있는 실린더에 압연 및 용접된 천공 스테인레스 강판.	정밀한 V자형/사다리꼴 프로파일 와이어를 감싸서 지지 리브에 용접하여 연속적인 슬롯을 형성합니다.
막힘 방지 및 CIP 플러싱	직선으로 절단된 구멍 가장자리는 입자를 가둘 수 있습니다. 직조된 메쉬 교차점은 미디어 잔해물을 모으는 경향이 있습니다.	V-슬롯 프로필: 외부 좁음/내부 넓은 간격 디자인은 단일 지점 입자 접촉을 생성하여 막힘을 방지하고 CIP 역세를 최적화합니다.
구조적 강도 및 압력	시트 두께에 따라 다릅니다. 미세한 직조 메쉬는 천공된 코어에 의해 지지되지 않는 한 차압 하에서 쉽게 변형됩니다.	튼튼한 전체 용접 구조는 변형 없이 높은 차압과 고점도 유체 충격을 견뎌냅니다.
개방 면적 비율 및 압력 강하	개방 표면적이 낮아져(15% – 46%) 유체 저항이 약간 높아집니다.	지속적인 슬롯 방향은 개방 공간을 최대화하여 낮은 압력 강하와 높은 유속을 보장합니다.
