청소, 검사, 샘플링, 장비 유지보수 중에 탱크 내부에 정기적으로 접근해야 하는 경우가 많습니다. 위생 맨홀 뚜껑은 깨끗하고 통제된 처리 환경을 유지하는 동시에 이러한 접근 지점을 제공합니다.

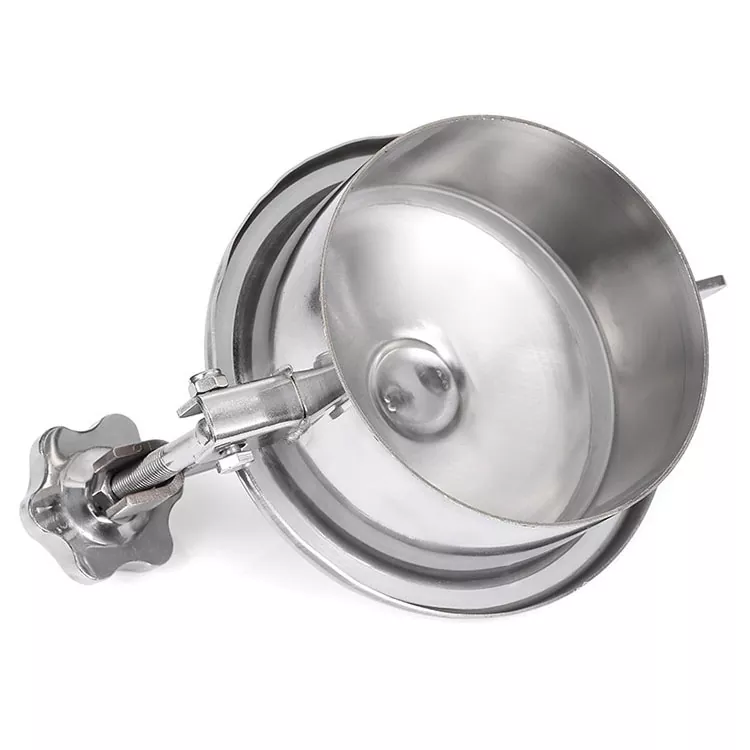

압력 용기 맨홀 뚜껑과 달리 비압력 위생 맨홀 뚜껑은 작업자가 일상 작업 중에 빠르게 열고 닫아야 하는 대기압 또는 저압 탱크용으로 개발되었습니다. 스테인레스 스틸 커버, 위생 개스킷 및 안전한 잠금 구조가 함께 작동하여 작동하기 쉽고 유지 관리가 간단한 밀봉된 액세스 개구부를 만듭니다.
SS304 및 SS316L 재질 옵션, 다양한 개스킷 유형 및 맞춤형 치수를 통해 식품, 음료, 유제품, 제약 및 기타 위생 처리 시스템에 사용되는 다양한 위생 탱크와 일치할 수 있습니다.
|
범주 |
사양 매개변수 |
기술 세부사항 및 표준 |
|
치수 및 작동 한계 |
공칭 크기 범위(DN) |
표준: DN200 ~ DN600(8" ~ 24") 요청 시 최대 DN800까지 맞춤 크기 제공 가능 |
|
|
작동 압력 및 온도 |
압력 등급: 비압/대기 응용 분야(먼지 및 물 튀김 방지를 위한 최대 0.2~0.5bar / 2.9~7.2psi) 작동 온도: -20°C ~ +150°C(-4°F ~ 302°F)(개스킷에 따라 다름) |
|
재료 사양 |
메탈릭 바디(프레임 및 커버) |
스테인레스 스틸 304(1.4301): 표준 식품, 음료 및 유제품 가공 응용 분야 스테인레스 스틸 316L(1.4404): 고순도 제약, 바이오프로세스 및 부식성 매체 |
|
|
씰링 개스킷 재료 |
실리콘(표준): 뛰어난 탄력성과 넓은 온도 범위(-50°C~+180°C) EPDM/Viton(FKM)/NBR: 화학물질, 증기 또는 내유성 요구 사항 규정 준수: FDA 21 CFR 177.2600 및 USP Class VI를 준수하는 모든 개스킷 |
|
|
표준 및 규정 준수 |
3-A 위생 표준, ASME BPE, EHEDG 지침 및 제품 접촉 표면에 대한 FDA 규정 준수 |
|
구조 및 디자인 특징 |
핸들 및 잠금 옵션 |

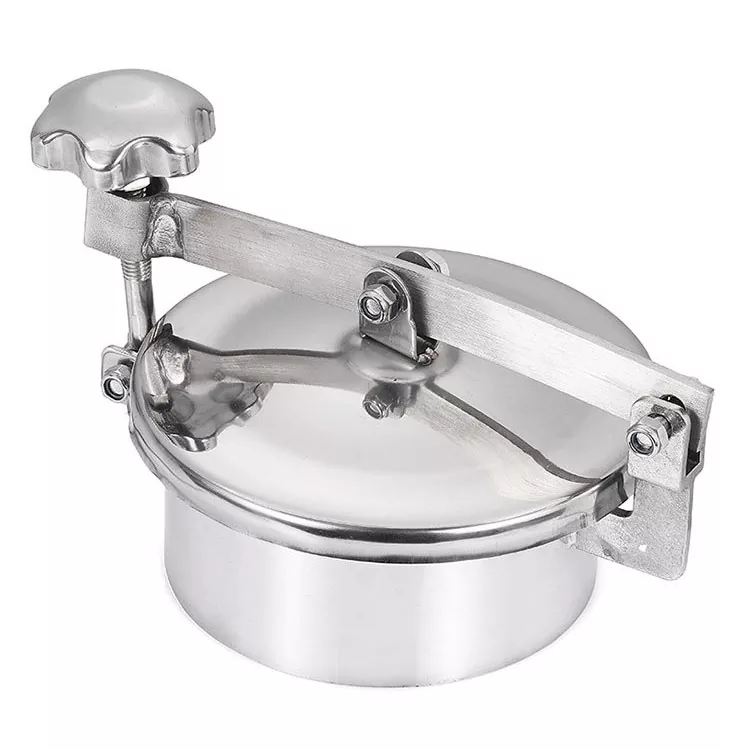

손잡이: 인체공학적 플라스틱 손잡이 또는 스테인리스 스틸 304/316 스타 휠 힌지 메커니즘: 스테이 오픈 위치 지정 래치 옵션을 갖춘 부드러운 스윙 오픈 디자인 |
안전 경고: 핸드휠을 풀기 전에 항상 내부 탱크 압력이 대기압과 동일한지 확인하십시오. 압력을 가하여 열지 마십시오.

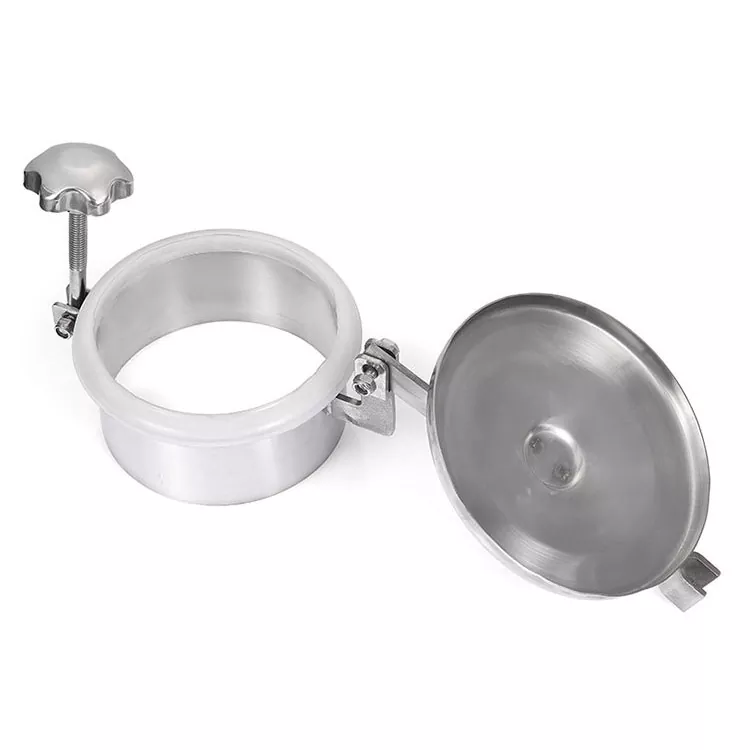

작동: 인체공학적 핸드휠을 시계 반대 방향으로 돌려서 푼 다음 덮개를 돌려서 엽니다. 밀봉하려면 덮개를 정렬하고 시계 방향으로 손으로 단단히 조입니다.
1. 탱크 청소 주기마다 개스킷과 개스킷 홈을 청소하십시오.
2. 탄성중합체 씰의 마모, 경화 또는 균열 여부를 정기적으로 검사하십시오.
3. 누출 없는 성능을 유지하려면 손상된 개스킷을 즉시 교체하십시오.

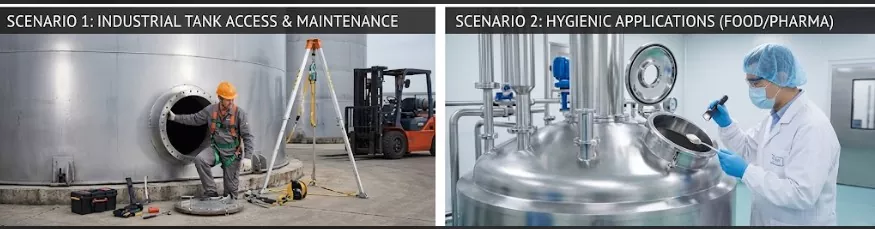

선박 진입: 설치, 철저한 세척 및 내부 수리를 위해 기술자가 탱크, 위생 용기 및 지하 네트워크에 들어갈 수 있는 기본 서비스 문(접근 해치) 역할을 합니다.
성분 로딩 및 샘플링: 식품, 음료, 제약 및 정밀 화학 처리에서 비압식 위생 맨홀 뚜껑은 원료 투여, 육안 검사 및 품질 샘플링을 위한 편리한 개방을 제공합니다.
검사 조명: 청소 또는 유지 관리 중에 통로를 열면 자연 채광이 탱크 내부로 유입되어 서비스 작업자의 시야가 향상됩니다.
안전 환기: 외부 공기 덕트에 연결하거나 유지 관리 중에 자연적인 공기 흐름을 촉진하여 가스 축적을 방지하고 탱크 내부 작업을 위한 안전한 호흡 환경을 보장합니다.
과압 보호 및 폭발 방지: 특수 모델(예: 비상 압력 완화 또는 폭발 방지 브리더 비압 위생 맨홀 커버)은 열팽창 또는 갑작스러운 압력 스파이크 중에 과도한 압력을 자동으로 배출하는 안전 밸브 역할을 하여 용기가 파열되지 않도록 보호합니다.
위생 및 위생 응용 분야: 식품, 음료, 유제품, 제약 및 생명 공학 시스템 전반에 걸쳐 널리 설치됩니다(일반적으로 크기는 DN150~DN600 사이). 틈새 없는 내부, 높은 무결성 씰, 청소가 쉬운 표면으로 설계되어 위생적인 펌프 및 용기와 원활하게 통합됩니다.
A: 아니요. 이 모델은 비압력(대기) 탱크용으로 엄격하게 설계되었습니다. 압력 정격 응용 분야의 경우 압력 Manway 시리즈에 대해 문의하세요.
A: 식품 등급 실리콘이 표준으로 제공됩니다. EPDM, PTFE 및 FKM/Viton 옵션은 화학적 호환성에 따라 요청 시 제공됩니다.
A: 넥 칼라/플랜지 베이스는 자격을 갖춘 용접공이 탱크 입구에 직접 용접합니다.
