많은 유체 처리 시스템에서 작업자는 생산을 중단하거나 파이프라인을 열지 않고도 매체의 상태를 확인해야 합니다. 위생 투시창은 직접적인 관찰 지점을 제공하여 사용자가 작동 중 액체 흐름, 색상 변화, 거품 및 가능한 오염을 관찰할 수 있도록 합니다.

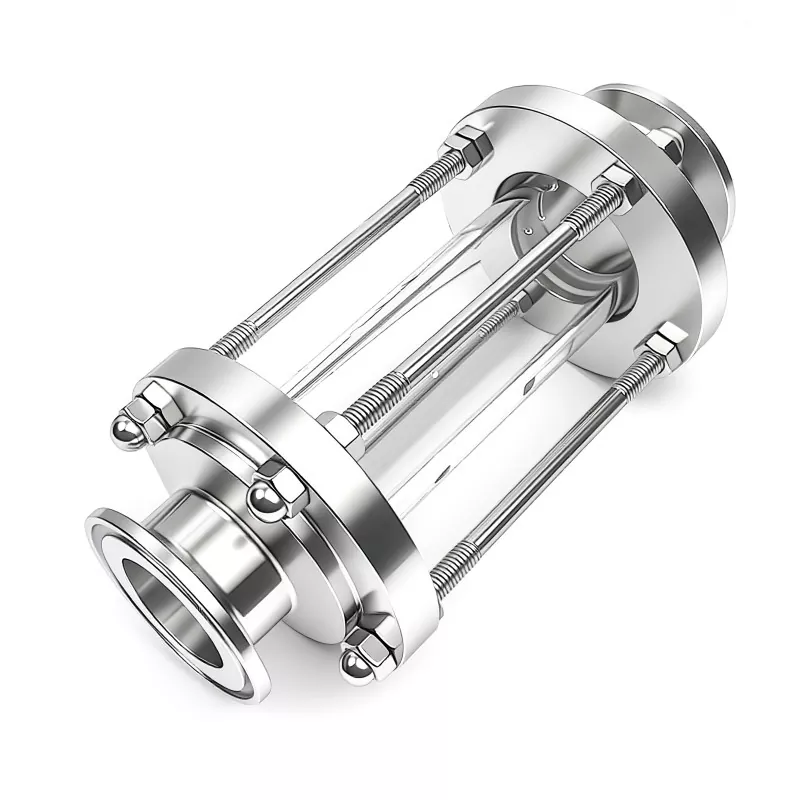

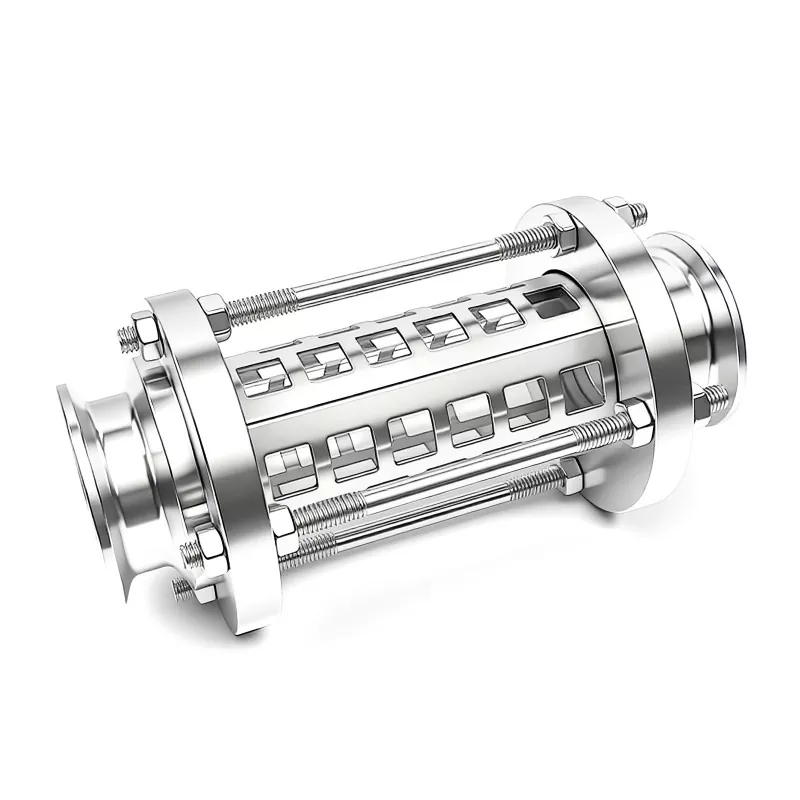

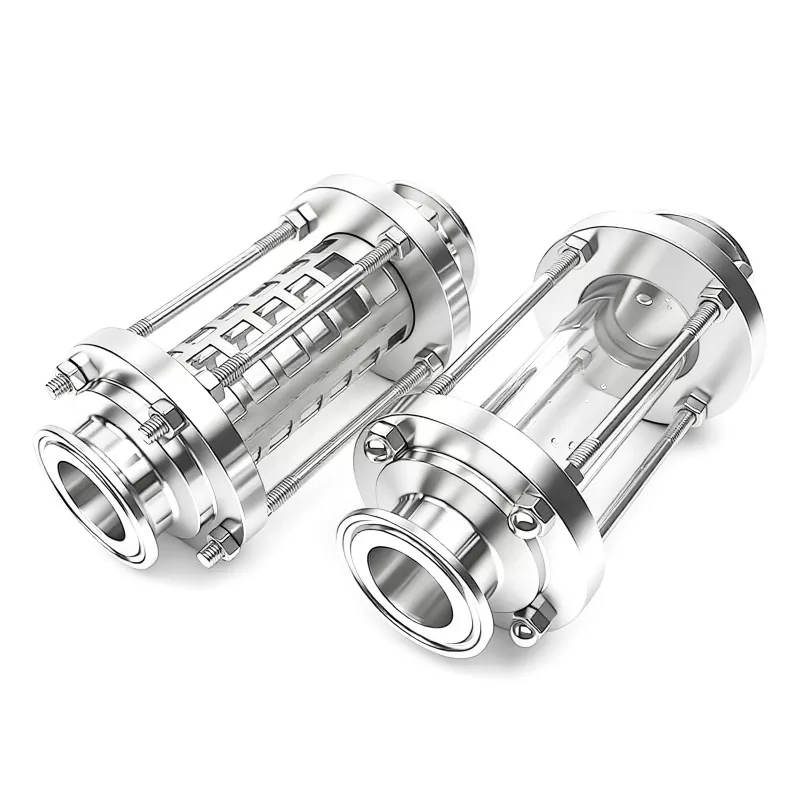

위생 트라이 클램프 사이트 글래스는 두 개의 위생 파이프라인 연결부 사이에 설치된 밀봉된 유리 보기 섹션을 통해 작동합니다. 스테인리스 스틸 하우징은 붕규산 유리를 단단히 고정하고, 개스킷 시스템은 유리와 연결 부품 사이에 위생적인 밀봉을 생성합니다. 양쪽 끝에 Tri-Clamp 연결이 있어 복잡한 분해 없이 장치를 신속하게 제거하여 청소, 검사 또는 교체할 수 있습니다.
304 및 316L 스테인레스 스틸로 제공되는 DINGYUE 사이트 글라스는 세척성, 내식성 및 신뢰할 수 있는 육안 검사가 필요한 용도로 제조되었습니다.
|
비교 |
위생 트라이 클램프 시력 유리 |
일반 시력 유리 |
|
주요 목적 |
위생적인 파이프라인 모니터링 및 깨끗한 처리 시스템을 위해 설계되었습니다. |
일반 산업 라인의 기본적인 육안 관찰에 주로 사용됩니다. |
|
연결 방법 |
빠른 설치 및 제거를 위한 Tri-Clamp 연결 |
일반적으로 나사산, 플랜지 또는 고정 연결 |
|
내부 디자인 |
데드 스페이스가 감소된 매끄러운 내부 표면 |
나사산이 있는 부분이나 고르지 않은 내부 구조가 포함될 수 있습니다. |
|
청소방법 |
CIP 청소 및 빈번한 유지 관리 지원 |
반복되는 생산 주기에서 청소가 더 어려워짐 |
|
재료 옵션 |
304/316L 스테인레스 스틸로 위생적인 마감 처리 |
일반 탄소강 또는 표준 스테인리스강 옵션 |
|
씰링 시스템 |
식품/약학등급 가스켓 밀봉구조 |
일반 산업용 씰링 설계 |
|
유지 |
유리 및 개스킷 부품의 손쉬운 교체 |
일반적으로 서비스에 더 많은 시간이 필요합니다. |
|
일반적인 사용 |
식품, 음료, 제약, 생명공학, 고순도 시스템 |
일반 산업용 파이프라인 |
|
매개변수 |
사양 |
|
제품명 |
위생 트라이 클램프 시력 유리 |
|
재료 |
스테인레스 스틸 304 / 316L (1.4301 / 1.4404) |
|
유리 소재 |
강화 붕규산 유리 |
|
연결 유형 |
트라이클램프 / 트라이클로버 |
|
사용 가능한 크기 |
1/2" ~ 6"(맞춤 크기 가능) |
|
개스킷 옵션 |
EPDM/PTFE/실리콘/FKM |
|
작동 압력 |
크기 및 구성에 따라 최대 10Bar(145PSI) |
|
온도 범위 |
-20°C ~ +150°C |
|
표면 마감 |
내부 Ra ≤0.4 μm (위생적인 마감 가능) |
|
표준 준수 |
3-A 위생 표준, ASME BPE, FDA 준수 개스킷 재질 |
|
애플리케이션 |
위생 유체 파이프라인, 공정 장비, 고순도 시스템 |

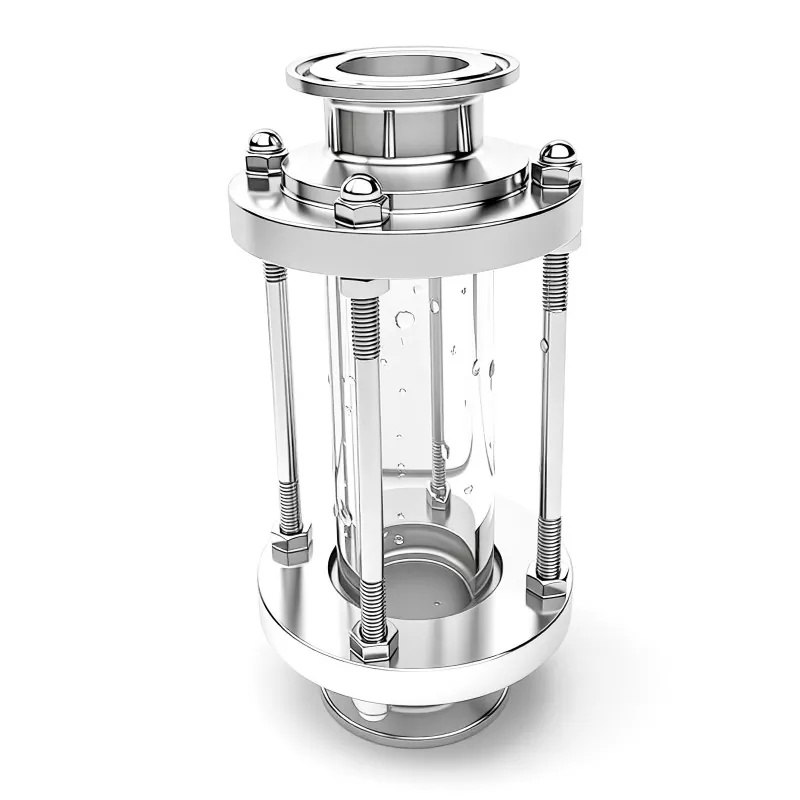

투명한 붕규산 유리 섹션을 통해 작업자는 작동 중에 유체 상태를 직접 확인할 수 있습니다. 시스템을 열지 않고도 액체 외관, 흐름 안정성 또는 기포의 변화를 빠르게 식별할 수 있습니다.
고정 연결 설계와 달리 Tri-Clamp 구조를 사용하면 클램프를 풀어 사이트 글래스를 제거할 수 있습니다. 이를 통해 청소, 씰 교체 또는 내부 상태 검사 시 유지 관리 시간이 단축됩니다.
내부 표면은 기계 가공 및 광택 처리되어 잔여물 보유를 줄입니다. 더 부드러운 흐름 경로는 제품 침전물이나 오염 물질이 축적될 수 있는 영역을 최소화하는 데 도움이 됩니다.
다양한 유체 특성 및 작동 조건에 맞게 다양한 개스킷 재질, 연결 크기 및 스테인리스강 등급을 사용할 수 있습니다.
사이트 글래스는 육안 검사와 파이프라인의 지속적인 압력을 모두 처리해야 합니다. DINGYUE는 열충격 저항성이 우수한 고강도 붕규산 유리를 사용하여 온도 변화 및 청소 주기 동안 내구성을 향상시킵니다.
밀봉 시스템은 정밀하게 일치하는 유리, 개스킷 및 스테인리스강 부품을 중심으로 설계되었습니다. EPDM, PTFE, 실리콘 및 FKM과 같은 사용 가능한 개스킷 재료를 통해 고객은 다양한 매체 및 작동 환경에 따라 적합한 밀봉 성능을 선택할 수 있습니다.

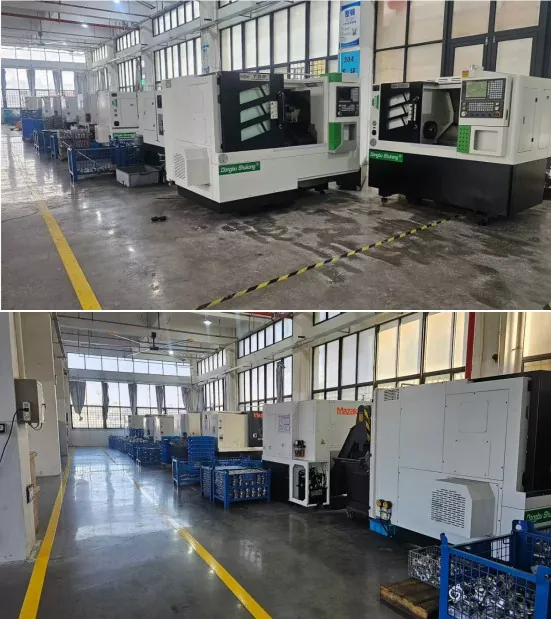

배송 전 각 투시창의 치수 정확도, 밀봉 상태, 재질 품질, 표면 마감 등을 검사하여 설치 후 안정적인 성능을 보장합니다.

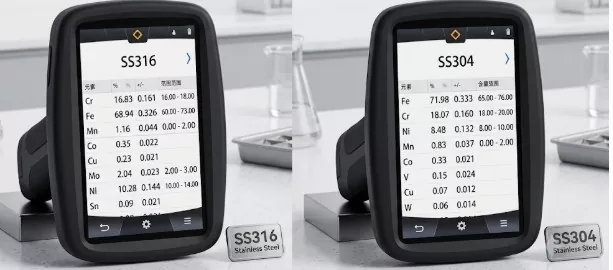

재료 등급은 내식성과 사용 수명에 영향을 미칩니다.
304 스테인레스 스틸은 일반적으로 일반 식품 및 음료 시스템에 선택됩니다.
파이프라인이 부식성 매체, 제약 유체 또는 고순도 응용 분야를 처리할 때는 316L 스테인리스강이 선호됩니다.
올바른 크기는 공칭 파이프 크기보다는 위생 튜브 OD 및 Tri-Clamp 표준을 기반으로 해야 합니다.
주문하기 전에 다음을 확인하세요.
· 튜브 외경
· 클램프 사양
· 설치공간
다양한 유체에는 다양한 밀봉 재료가 필요합니다.
EPDM은 수성 및 일반 가공 유체에 적합합니다.
PTFE는 까다로운 응용 분야에 더 나은 내화학성을 제공합니다.
FKM은 고온 또는 오일 접촉 환경에 선택되는 경우가 많습니다.
우유, 주스, 음료 이송 시 액체 성상, 흐름 상태, 이상 입자 확인에 사용됩니다.
시각적 모니터링과 위생적인 유지 관리가 필요한 깨끗한 유체 시스템에 적용됩니다.
운영자가 제품 흐름을 모니터링하고 안정적인 생산 조건을 유지하는 데 도움이 됩니다.
액체 이동, 혼합 공정 및 파이프라인 상태를 관찰하는 데 적합합니다.
냉각수 순환을 모니터링하고 비정상적인 흐름 상태를 식별하기 위해 특수 냉각 루프에 사용됩니다.
