DIN 11851 위생 스테인레스 스틸 유니온은 유럽 위생 처리 장비에 사용되는 전통적인 연결 솔루션 중 하나입니다. 영구 설치가 필요한 용접 파이프 연결과 달리 DIN 유니온을 사용하면 작업자는 장비 검사, 청소 또는 유지 관리 중에 파이프라인 섹션을 분리하고 다시 연결할 수 있습니다.

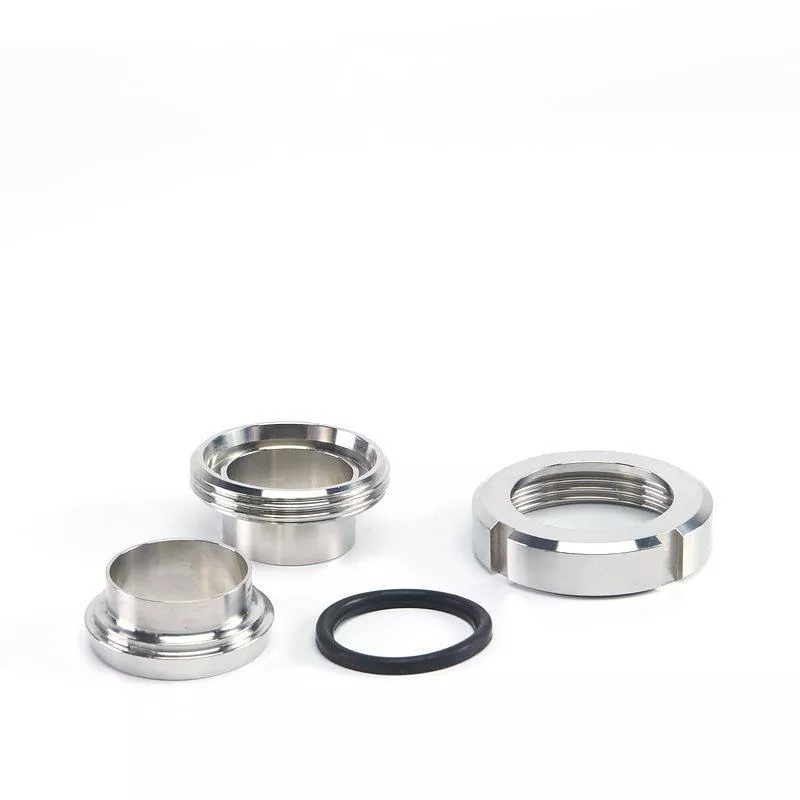

전체 DIN 11851 유니온 세트는 일반적으로 원형 슬롯 너트, 나사형 수 부품, 라이너 및 밀봉 링으로 구성됩니다. 정밀하게 가공된 구성 요소는 함께 작동하여 위생 응용 분야에 적합한 부드러운 내부 흐름 통로를 유지하면서 안정적인 기계적 연결을 제공합니다.
DINGYUE에서는 일반적으로 사용되는 유럽 위생 배관 요구 사항에 따라 DIN 11851 위생 스테인레스 스틸 유니온을 제조하여 식품, 유제품, 음료, 제약 및 공정 장비 제조업체에 완전한 유니온 어셈블리 및 교체 부품을 공급합니다.
|
매개변수/특징 |
사양 세부정보 |
|
재료 옵션 |
프리미엄 AISI 304 / 316L 스테인레스 스틸 |
|
치수표준 |
DIN 11851 표준(미터법 파이프 치수) |
|
크기 범위 |
DN10~DN150 |
|

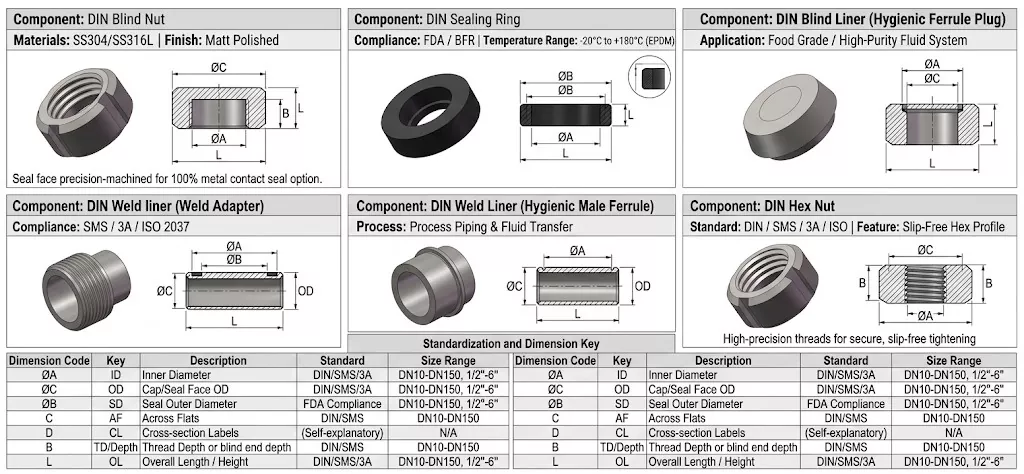

구성 요소 세트 |
원형 슬롯 너트(DIN 11851), 수나사부, 라이너 및 D형 개스킷 |
|
씰 링 옵션 |
EPDM, 실리콘, FKM(Viton), PTFE(FDA 21 CFR 177.2600 및 EC 1935/2004) |
|
작동 압력 |
최대 40bar(DN10–DN40) / 최대 25bar(DN50–DN100) |
|
인증 |
EN 10204 3.1 재료 테스트 인증서(MTC), PED/CE |
견고한 미터법 설계와 뛰어난 압력 등급으로 인해 DIN 유니온 지정은 전 세계적으로 위생 제조 부문에서 널리 채택됩니다.
양조 및 음료: 양조장 분배 패널, 발효 저장고 및 병입 라인에 필수적입니다.
유제품 및 우유 가공: 원유 수용 장치, 저온살균 루프 및 치즈 생산 탱크에서 광범위하게 사용됩니다.
제약 및 생명공학: 액체 완충제 준비 탱크와 유틸리티 공정 라인의 안정적인 결합.
화학 및 화장품: 고점도 크림 라인, 액체 비누 및 활성 성분 혼합 용기에 적합합니다.
작동 중 누출 방지 밀봉을 유지하고 탄성중합체 밀봉 링의 수명을 연장하려면:
적절한 정렬: 나사산 마모 또는 개스킷 끼임을 방지하기 위해 슬롯형 너트를 결합하기 전에 수형 부품과 라이너 표면이 동심인지 확인하십시오.
스패너 툴링: 전용 DIN C 스패너 렌치를 사용하여 외부 슬롯을 손상시키지 않고 둥근 너트를 지정된 토크 수준으로 조입니다.
예방 서비스: 예정된 공장 유지 관리 중에 활성 DIN 유니온을 검사하고 씰 부풀어오름이나 표면 움푹 들어간 부분을 확인하고 일상적인 유지 관리의 일환으로 개스킷을 교체합니다.

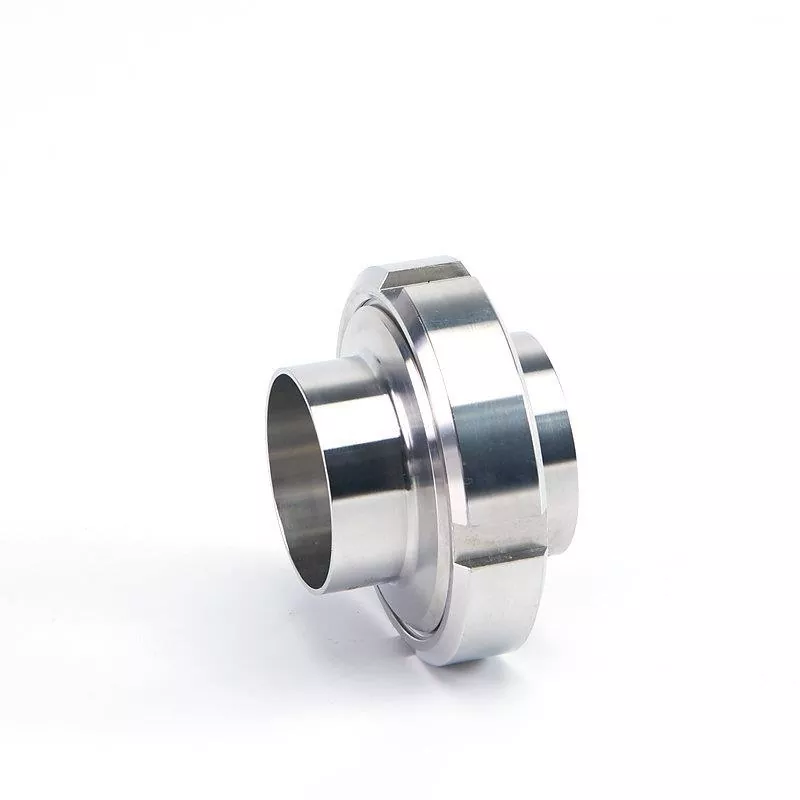

두 개의 처리 파이프를 인라인으로 연결하는 데 사용되며 금속을 절단하지 않고도 신속한 조립, 분해 및 라인 검사가 가능합니다. 이는 빈번한 청소 또는 유지 관리가 필요한 위생 시스템에 이상적입니다.
실제 파이프라인이나 장비 포트의 끝을 안전하게 밀봉하는 데 사용됩니다. 라이너를 육각 너트 내부의 견고한 블랭킹 플레이트로 교체함으로써 일시적인 종료 또는 향후 확장을 위한 멸균되고 누출 방지 막다른 골목을 만듭니다.
너트의 슬롯은 후크 스패너 렌치를 사용하여 단단히 조일 수 있도록 설계되었습니다. 이러한 노치는 도구에 견고한 그립감을 제공하므로 젖은 손이나 좁은 공간에서도 미끄러짐 없이 단단히 아래로 내릴 수 있습니다.
DIN 11851은 유럽 미터법 위생 배관 표준을 기반으로 하며 유럽 가공 장비에 널리 사용됩니다. 3A 유니온은 미국 위생 표준을 따르며 일반적으로 미국식 위생 튜빙 시스템과 함께 사용됩니다.
예, 파이프 치수, 연결 사양 및 밀봉 구조가 기존 시스템과 일치하는 한 가능합니다. 교체 프로젝트의 경우 원래 DIN 크기를 확인하는 것이 좋습니다.
DIN 11851 조합은 청소, 검사 및 유지 관리를 지원하는 분리 가능한 연결을 제공하기 때문에 유럽 낙농 장비 분야에서 오랜 역사를 가지고 있습니다.
적합한 개스킷은 작업 온도, 세척제, 공정 매체에 따라 다릅니다. EPDM, 실리콘, FKM 및 PTFE는 일반적으로 다양한 작동 조건에 맞게 선택됩니다.
예. DINGYUE는 장비 제조업체, 유통업체 및 유지 보수 교체 프로젝트를 위한 개별 구성 요소뿐만 아니라 완전한 조합 어셈블리를 공급합니다.
예. 우리는 고객 도면이나 위생 배관 요구 사항에 따라 맞춤형 크기, 재료, 씰링 옵션 및 OEM 생산을 제공합니다.
