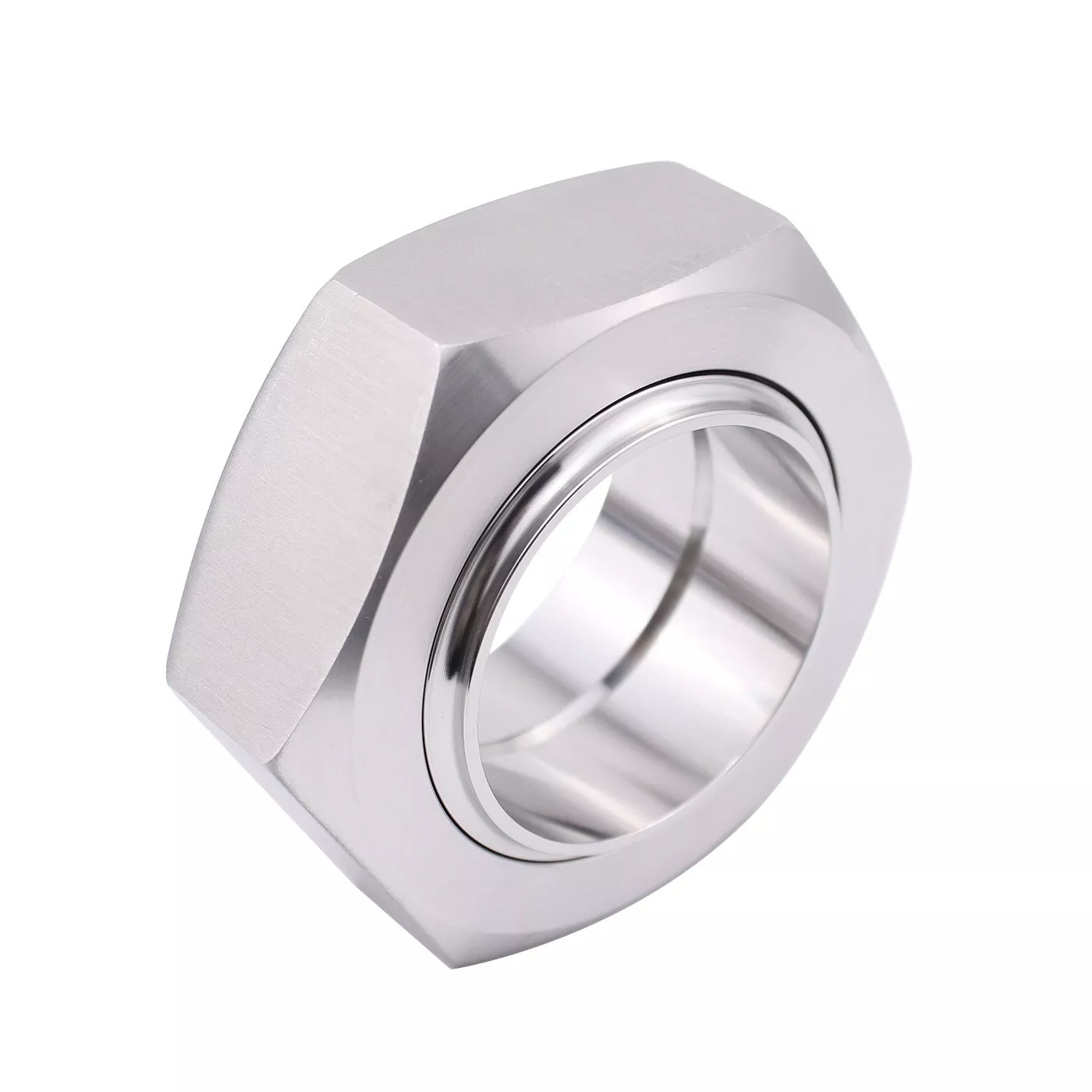

DINGYUE 3A 위생 스테인레스 스틸 유니온 피팅은 빈번한 검사, 청소 또는 장비 교체가 필요한 공정 배관용 분리형 위생 연결 솔루션을 제공합니다.

영구 용접 연결과 달리 위생 유니온을 사용하면 작업자는 파이프라인을 절단하거나 다시 용접하지 않고도 파이프 섹션을 분리할 수 있습니다. 유니온 어셈블리는 나사형 너트, 수형 부품, 라이너 및 밀봉 요소를 포함하여 정밀 가공된 구성 요소로 구성되어 원활한 내부 흐름 경로를 유지하면서 안전한 연결을 생성합니다.

3-A 위생 요구 사항에 따라 설계된 이 유니온 피팅은 청결성, 재료 호환성 및 연결 신뢰성이 중요한 고려 사항인 시스템에 적합합니다.

명세서

3-A 표준 호환 위생 연결

3A 위생 스테인레스 스틸 유니온 피팅의 설계는 오염 위험을 줄이고 더 쉬운 청소 절차를 지원하는 데 중점을 두고 있습니다. 매끄러운 가공 표면과 적절하게 일치하는 연결 구성요소는 공정 파이프라인의 위생 조건을 유지하는 데 도움이 됩니다.

식품, 음료 및 제약 장비의 경우 위생 요구 사항을 충족하는 연결 방법을 선택하면 장기간 작동 중에 시스템 성능을 유지하는 데 도움이 됩니다.

점검 및 유지보수를 위한 간편한 분해

고객이 유니언 피팅을 선택하는 주요 이유 중 하나는 접근성입니다.

용접 연결부에 비해 위생 유니온은 장비 검사, 청소 또는 부품 교체가 필요할 때 열 수 있습니다. 따라서 정기적인 유지 관리 액세스가 필요한 프로세스 시스템에 적합합니다.

위생적인 용도를 위한 스테인레스 스틸 구조

DINGYUE는 스테인레스 스틸 304 및 316L로 제조된 3A 유니온 피팅을 공급합니다.

316L 스테인리스강은 향상된 내식성으로 인해 제약 및 부식성이 높은 환경에 일반적으로 선택되는 반면, 304 스테인리스강은 일반 식품 및 음료 응용 분야에 실용적인 솔루션을 제공합니다.

기존 위생 시스템을 안정적으로 교체

유지 관리 프로젝트 및 장비 업그레이드를 위해서는 원래 결합 치수와 일치하는 것이 필수적입니다.

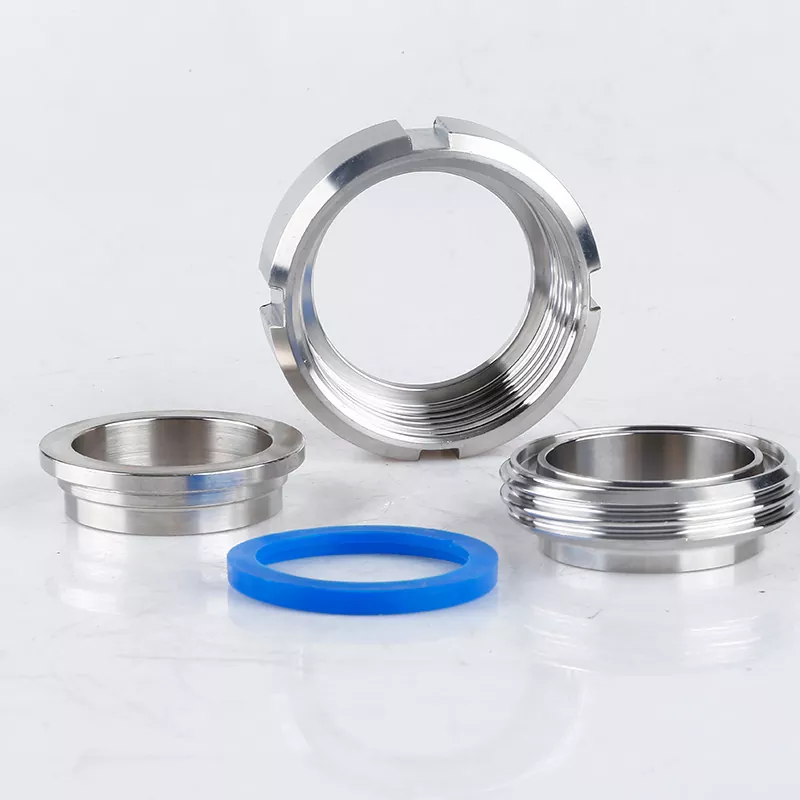

우리는 다음을 포함하여 호환 가능한 구성 요소가 포함된 교체용 유니온 세트를 공급합니다.

· 유니온 너트

· 남성 부분

· 라이너

· 개스킷/밀봉 부품

이를 통해 고객은 기존 배관 설계를 수정하지 않고도 마모된 구성품을 교체할 수 있습니다.

응용

식품 및 음료 가공

식품 및 음료 생산 라인에는 잦은 청소 및 생산 변경을 견딜 수 있는 위생 연결이 필요합니다.

· 유제품 가공 장비

· 음료 이송 시스템

· 양조 장비

· 성분 처리 파이프라인

분리형 설계를 통해 운영자는 유지 관리 중에 파이프라인을 크게 수정하지 않고도 배관 섹션에 접근할 수 있습니다.

제약 및 생물공정 시스템

제약 장비에는 청결도와 재료 호환성에 대한 엄격한 관리가 필요합니다.

· 프로세스 스키드

· 깨끗한 유체 이송 시스템

· 제약 장비 연결

· 실험실 및 파일럿 생산 시스템

위생적인 설계는 정기적인 검사와 청소가 필요한 응용 분야를 지원합니다.

위생 장비 제조

장비 제조업체에는 탱크, 펌프, 밸브 및 처리 모듈에 통합할 수 있는 표준화된 연결 구성 요소가 필요한 경우가 많습니다.

DINGYUE는 일관된 치수, 재료 추적성 및 안정적인 공급이 필요한 OEM 애플리케이션을 위한 유니온 세트를 공급합니다.

유지보수 및 분해

위생 유니온 피팅의 주요 장점은 유지 관리 중에 파이프라인 시스템에 더 쉽게 접근할 수 있다는 것입니다.

3A 유니온을 분해할 때 운영자는 일반적으로 다음만 수행하면 됩니다.

1. 공정 흐름을 중지하고 시스템 압력을 해제합니다.

2. 적절한 도구를 사용하여 유니언 너트를 풉니다.

3. 검사 또는 청소를 위해 연결 구성요소를 분리합니다.

4. 재조립하기 전에 개스킷 상태를 확인하세요.

유지 관리 중에는 다음 사항에 주의를 기울여야 합니다.

· 연결부분의 올바른 정렬

· 개스킷 밀봉 표면의 상태

· 유니온 너트의 나사산 마모

· 밀봉 부품의 손상 또는 변형

마모된 개스킷을 교체하고 밀봉 표면을 깨끗하게 유지하면 연결 어셈블리의 서비스 수명을 연장하는 데 도움이 됩니다.

자주 묻는 질문

Q1: 3A 유니온과 SMS 또는 DIN 유니온의 주요 구조적 차이점은 무엇입니까?

A: 3A 유니온은 미국식 튜빙 크기와 미국 3-A 표준을 준수하는 특정 베벨 시트 또는 평면 밀봉 형상을 사용하는 반면, SMS 및 DIN 유니온은 유럽 치수 및 스레드 표준을 따릅니다.

Q2: 3A 유니온을 위해 다른 제조업체의 부품을 교환할 수 있습니까?

A: 표준 3A 유니온은 공칭 치수 지침을 따르지만 스패너 나사산과 개스킷 시트에 대한 약간의 가공 공차는 다를 수 있습니다. 누출 없는 성능을 위해서는 동일한 공급업체로부터 전체 세트를 소싱하거나 검증된 일치 구성 요소를 사용하는 것이 좋습니다.

Q3: 3A 위생 스테인레스 스틸 유니온 피팅은 제약 분야에 적합합니까?

예. 316L 스테인리스 스틸로 제작된 3A 유니온 피팅은 위생적인 ​​설계와 안정적인 유지 관리 접근이 필요한 제약 및 청정 처리 시스템에 일반적으로 사용됩니다.

Q4: 다른 조합 공급업체의 교체 부품을 사용할 수 있습니까?

3A 결합 치수는 표준 요구 사항을 따르지만 가공 공차 및 구성 요소 일치는 제조업체마다 다를 수 있습니다. 완전히 일치하는 유니온 세트를 사용하면 적절한 밀봉 성능을 보장하는 데 도움이 됩니다.

Q5: 304 또는 316L 중 어떤 스테인레스 스틸 재질을 선택해야 합니까?

304 스테인레스 스틸은 일반적으로 일반 식품 및 음료 응용 분야에 사용됩니다. 316L 스테인레스 스틸은 더 높은 내식성을 요구하는 제약, 화학 및 응용 분야에 선호됩니다.

Q6: 3A 유니온 피팅에 사용할 수 있는 개스킷 재질은 무엇입니까?

DINGYUE는 EPDM, 실리콘, FKM 및 PTFE를 포함한 다양한 개스킷 옵션을 제공합니다. 적합한 재료는 온도, 세척 화학물질, 공정 매체에 따라 달라집니다.
