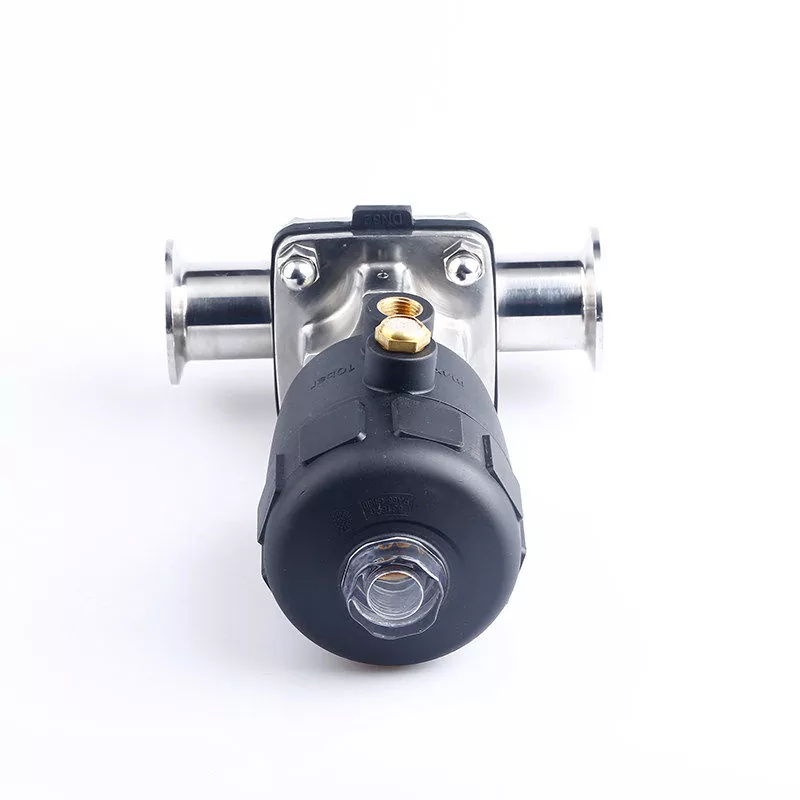

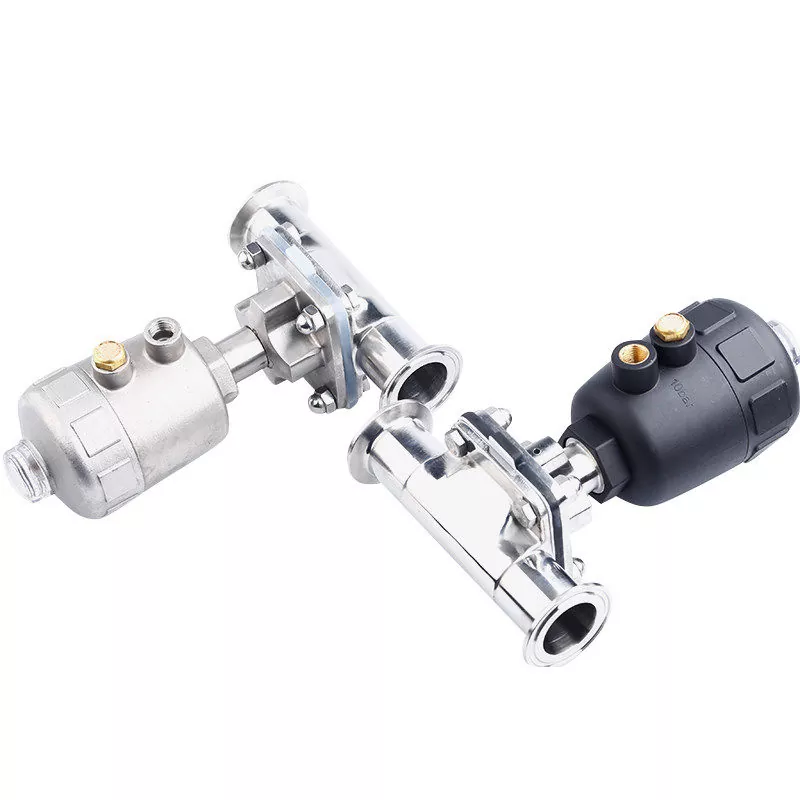

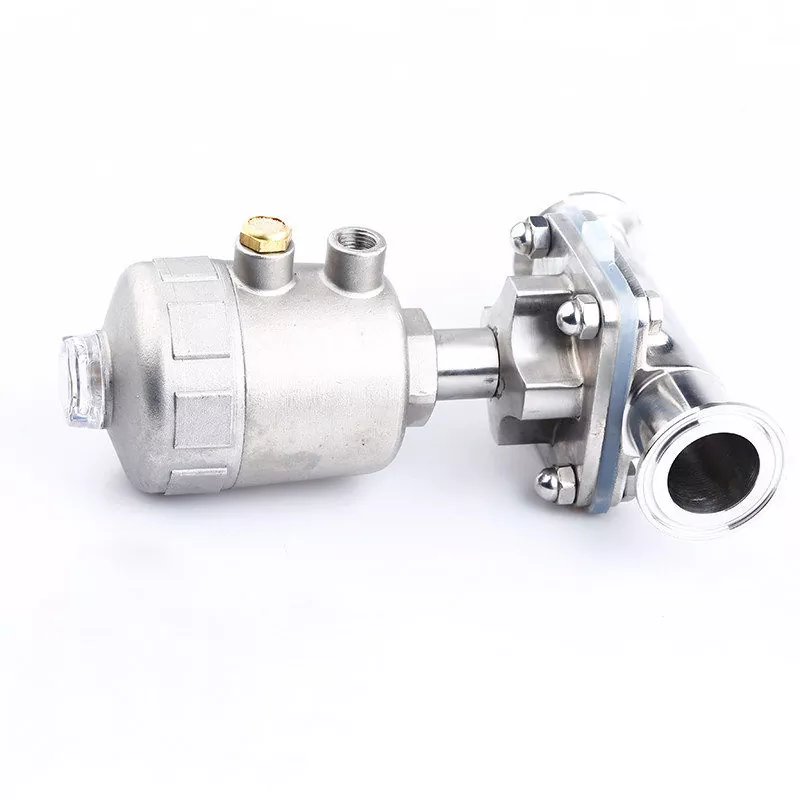

공압 다이어프램 밸브

DINGYUE 공압 다이어프램 밸브는 정확한 유량 조정과 엄격한 청결도가 똑같이 중요한 공정 라인을 위해 개발되었습니다. 공압식 액츄에이터로 구동되어 수동 조작 없이도 원활한 미디어 제어를 유지하면서 자동 개폐가 가능합니다. 스테인레스 스틸 구조, 위생적인 ​​다이어프램 설계 및 유지 관리가 쉬운 구조로 인해 첨단 시설의 멸균 처리 장비, CIP 시스템 및 고순도 냉각 루프에 적합합니다. 각 밸브는 까다로운 산업 환경에서 일관된 성능을 지원하기 위해 엄격한 품질 관리하에 제조됩니다.

사양 세부정보

공압식 액추에이터는 어떻게 작동합니까?

공압식 액추에이터는 압축 공기를 사용하여 밸브의 개폐 동작을 제어함으로써 수동 작동을 자동 제어로 대체합니다. 다이어프램 밸브 시스템에서 액추에이터는 다이어프램을 위아래로 움직이는 데 필요한 힘을 생성하여 정확한 유체 차단 및 흐름 조절을 가능하게 합니다.

작동 메커니즘은 세 가지 주요 구성 요소를 기반으로 합니다.

· 공기 챔버 – 압축 공기를 받아 공기 압력을 기계적 힘으로 변환합니다.

· 피스톤 – 공기압 하에서 움직여 밸브 스템을 구동합니다.

· 스프링 어셈블리 – 단동식 액추에이터에 복귀력을 제공합니다.

위생 응용 분야의 경우 공기 공급이 중단될 때 자동 차단 보호 기능을 제공하는 단동 상시 폐쇄형 액추에이터가 일반적으로 선택됩니다.

단동식 평상시 닫힘 액추에이터 작동 과정

1. 공기 공급 없음: 밸브 폐쇄 위치

압축 공기가 공급되지 않으면 내부 스프링이 확장된 위치를 유지하고 액추에이터 스템을 아래쪽으로 밀어냅니다.

하향 힘으로 인해 다이어프램이 밸브 시트에 단단히 밀착되어 공압 다이어프램 밸브가 닫힌 상태로 유지되고 매체 흐름이 방지됩니다.

이 NC(상시 닫힘) 설계는 오류 방지 기능을 제공합니다. 생산 라인이 예기치 않게 공기 압력을 잃으면 밸브가 자동으로 닫힌 위치로 돌아가 민감한 공정에서 누출, 제품 손실 및 오염 위험을 방지하는 데 도움이 됩니다.

2. 공기 공급 활성화: 밸브 열림 위치

제어 시스템이 작동 신호를 보내면 압축 공기가 액추에이터 챔버로 들어가 피스톤에 압력을 생성합니다.

공군은 액추에이터 내부의 스프링을 압축하면서 피스톤을 위쪽으로 밀어냅니다. 피스톤이 움직이면 연결된 스템이 다이어프램을 밀봉 표면에서 들어 올려 유체가 파이프라인을 통해 흐를 수 있게 합니다.

이러한 자동 작동을 통해 빈번한 사이클링이 필요한 생산 시스템에서 더 빠른 응답, 원격 제어 및 일관된 밸브 이동이 가능합니다.

3. 공기 공급 해제: 밸브가 닫힌 위치로 돌아갑니다.

압축 공기가 방출되면 액추에이터 챔버 내부의 압력이 감소합니다.

피스톤을 제자리에 고정하는 공기압이 없으면 스프링이 원래 상태로 돌아가 피스톤과 스템을 아래쪽으로 밀어냅니다. 다이어프램이 다시 밸브 시트로 이동하여 밸브를 닫고 유체 흐름을 중단합니다.

이 자동 재설정 기능은 각 작동 주기 후에 밸브가 안전한 닫힘 위치로 돌아가도록 보장합니다.

복동식 액추에이터 옵션

복동식 액추에이터는 스프링 리턴 설계와 다르게 작동합니다. 리턴 스프링을 사용하는 대신 피스톤 양쪽에 공급되는 압축 공기에 의존합니다.

· 열림 : 공기가 하부 챔버로 유입되어 피스톤을 위로 밀어 밸브를 엽니다.

· 닫힘 : 공기가 상부 챔버로 유입되어 피스톤을 아래쪽으로 밀어 밸브를 닫습니다.

두 동작 모두 공기압에 의해 구동되기 때문에 복동식 액추에이터는 스프링 저항 없이 더 빠른 개폐 속도를 제공할 수 있습니다. 지속적인 공기 공급이 가능하고 신속한 밸브 응답이 필요한 자동화 시스템에 적합합니다.

시스템에 적합한 액추에이터 선택

단동식 액추에이터는 안전 정지가 중요한 위생 프로세스에 선호되는 반면, 복동식 액추에이터는 더 빠른 작동이 필요한 고주파 자동화에 선택되는 경우가 많습니다.

올바른 액추에이터 선택은 시스템 설계, 공기 가용성, 작동 빈도 및 프로세스 안전 요구 사항과 같은 요소에 따라 달라집니다.

생산 과정

· 정밀 단조: 공압식 다이어프램 밸브 본체를 단조하기 위해 고품질 스테인리스강을 사용합니다.

· 고정밀 가공: CNC 기계를 사용하여 유로를 형성하고 내부 표면을 거울 마감으로 연마합니다. 이렇게 하면 청소하기 쉬운 데드-레그 프리 디자인이 만들어집니다.

· 다이어프램 생산: 공압 다이어프램 밸브의 "심장"은 복합 다이어프램(PTFE + 고무)입니다. 내화학성이 뛰어나고 장기간 사용이 가능하도록 매우 유연하게 설계되었습니다.

· 엄격한 테스트: 모든 부품은 클린룸에서 조립되며 고압 테스트를 통과하여 누출이 없음을 보장합니다.

다양한 유형의 위생 밸브가 필요한 이유는 무엇입니까?

위생 유체 시스템에서 밸브는 단순히 흐름을 시작하거나 중지하는 것 이상의 역할을 합니다. 다양한 생산 공정에는 다양한 매체 특성, 위생 요구사항, 압력 조건 및 세척 절차가 포함됩니다. 멸균 의약품 생산에 적합한 밸브는 음료 이송 라인이나 고점도 제품 시스템에는 올바른 선택이 아닐 수 있습니다.

이것이 바로 업계에서 다양한 위생 밸브 설계를 사용하는 이유입니다. 각 구조는 특정 프로세스 문제를 해결하고 청결도, 흐름 효율성, 유지 관리 요구 사항 및 작동 신뢰성의 균형을 맞추기 위해 개발되었습니다.

1. 위생 다이어프램 밸브 – 중요한 위생 분야용

제약, 생명공학 및 기타 고순도 공정에서는 오염 방지가 최우선입니다. 위생 다이어프램 밸브는 소량의 잔류 매체라도 제품 품질에 영향을 미칠 수 있는 응용 분야에 맞게 설계되었습니다.

다이어프램은 밸브 메커니즘과 공정 유체 사이에 밀봉된 분리를 만듭니다. 이 구조는 액체가 갇혀 있을 수 있는 영역을 줄이고 CIP 또는 SIP 절차를 통해 밸브를 더 쉽게 청소할 수 있도록 해줍니다. 멸균 매체 이송, 정제수 시스템 및 민감한 생물학적 공정의 경우 다이어프램 밸브는 공정 무결성을 유지하기 위한 신뢰할 수 있는 솔루션을 제공합니다.

다른 밸브 설계와 비교하여 다이어프램 밸브는 일반적으로 무거운 흐름 처리보다는 청결을 위해 선호됩니다. 이는 최대 유량보다 위생 관리가 더 중요한 적당한 압력 조건 및 응용 분야에 더 적합합니다.

2. 위생적인 ​​버터플라이 밸브 – 효율적인 대용량 유체 이송용

식품, 음료 및 유제품 생산 라인에서는 매일 파이프라인을 통해 대량의 액체를 이동해야 하는 경우가 많습니다. 이러한 응용 분야에서는 간단하고 컴팩트한 구조로 효율적인 유량 제어를 제공하는 위생 버터플라이 밸브가 널리 사용됩니다.

경량 설계로 인해 더 큰 파이프 크기에 실용적이며, 빠른 1/4 회전 작동으로 생산 및 청소 주기 동안 빠르게 열고 닫을 수 있습니다. 이는 안정적인 작동과 손쉬운 유지 관리가 중요한 저장 탱크, 이송 파이프라인 및 CIP 시스템에 일반적으로 설치됩니다.

다이어프램 밸브와 비교하여 버터플라이 밸브는 대구경 위생 배관에 보다 경제적인 선택을 제공합니다. 그러나 작동 중에 디스크가 유로 내부에 남아 있어 약간의 흐름 저항이 발생할 수 있습니다. 유체 보유 위험을 최소화해야 하는 초순수 응용 분야의 경우 다른 밸브 설계가 더 적합할 수 있습니다.

3. 위생 볼 밸브 – 고유량 및 점성 매체 처리용

모든 위생 시스템이 물과 같은 저점도 액체를 처리하는 것은 아닙니다. 많은 식품 및 산업 공정에는 시럽, 소스, 농축액 및 부드럽고 제한 없는 흐름이 필요한 기타 점성 물질을 포함하여 더 두꺼운 제품이 포함됩니다.

위생 볼 밸브는 완전히 열렸을 때 압력 손실을 최소화하면서 매체가 통과할 수 있도록 하는 전체 포트 흐름 경로로 설계되었습니다. 따라서 흐름 효율성을 유지하고 두꺼운 재료를 처리하는 것이 중요한 고려 사항인 응용 분야에 적합합니다.

버터플라이 밸브와 비교하여 볼 밸브는 더 개방적인 흐름 채널과 까다로운 미디어 전송에 더 나은 성능을 제공합니다. 그러나 기존의 볼 밸브 구조에는 잔여 유체가 모일 수 있는 내부 구멍이 있을 수 있습니다. 엄격한 위생 적용 분야의 경우 시스템 청결을 유지하려면 적절한 밸브 설계, 표면 마감 및 세척 절차가 필수적입니다.

귀하의 응용 분야에 적합한 위생 밸브 선택

올바른 위생 밸브는 매체 유형, 청결도 수준, 파이프라인 크기, 작동 압력 및 세척 방법을 포함하여 공정의 실제 요구 사항에 따라 달라집니다.

· 제약 및 생물공정 시스템은 일반적으로 오염 방지 및 멸균 작업을 우선시합니다.

· 식품, 음료 및 유제품 라인에서는 대용량 이송을 위해 효율적인 흐름 제어가 필요한 경우가 많습니다.

· 고점도 제품에는 흐름 경로가 더 부드럽고 제한이 덜한 밸브가 필요할 수 있습니다.

DINGYUE는 위생 버터플라이 밸브, 위생 볼 밸브 및 위생 다이어프램 밸브를 포함한 완벽한 위생 밸브 솔루션을 제공하여 고객이 제약, 식품 가공, 반도체 및 액체 냉각 응용 분야에 적합한 유량 제어 장비를 선택할 수 있도록 돕습니다.
