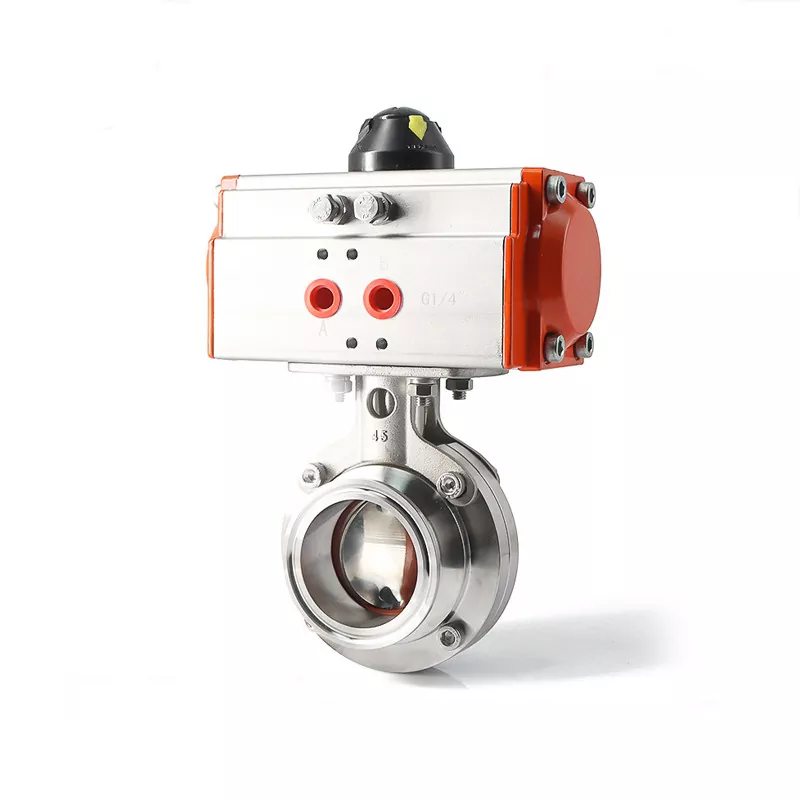

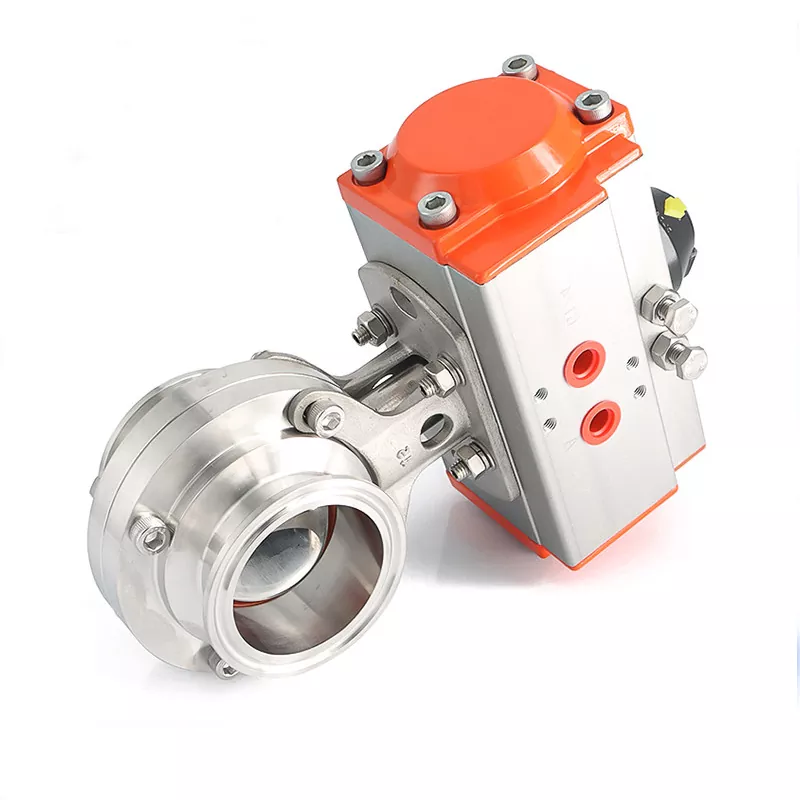

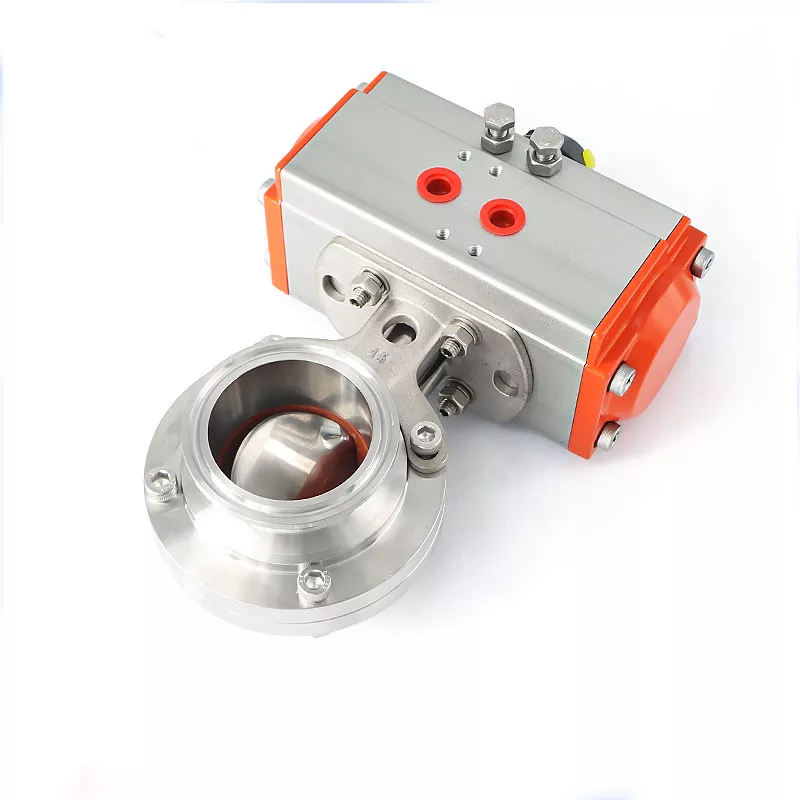

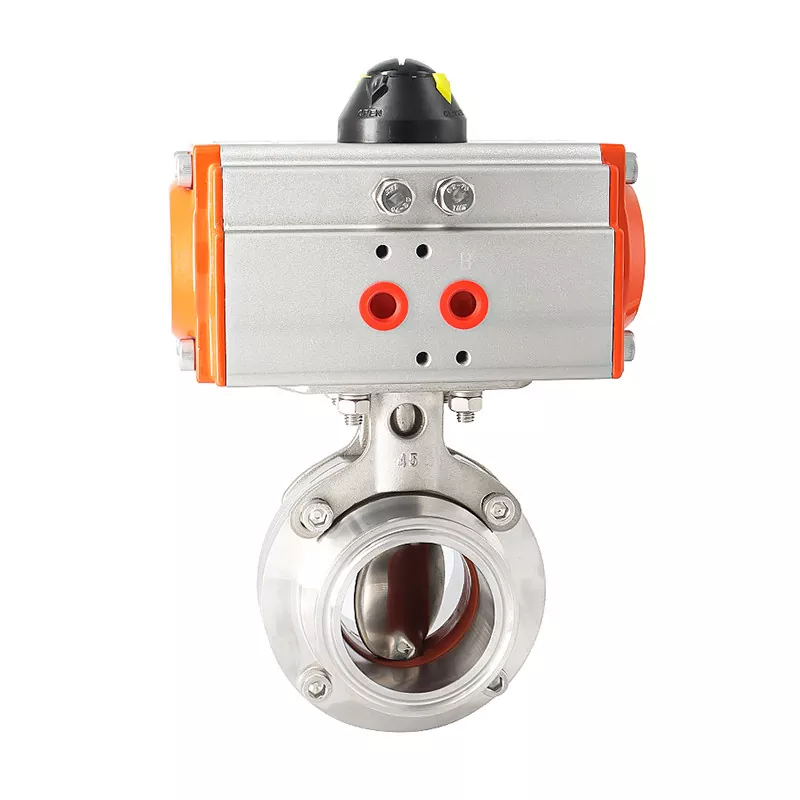

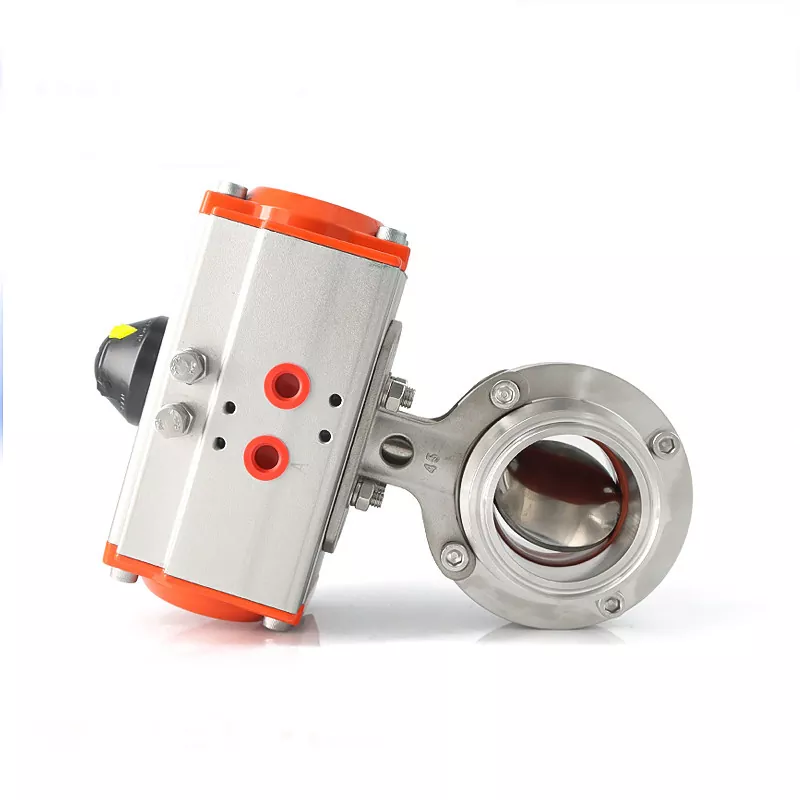

수평 공압 위생 버터 플라이 밸브

표준 본체 및 디스크 재질로 316L 스테인리스 스틸로 제작된 수평 공압식 위생 버터플라이 밸브는 EPDM, PTFE 또는 FKM 씰링 옵션과 함께 사용할 수 있습니다. 고객은 또한 장비 및 배관 요구 사항에 맞게 다양한 공압식 액추에이터 유형, 위치 표시기, 장착 브래킷 및 위생 연결을 선택할 수 있습니다.

DINGYUE는 일관된 B2B 공급을 지원하는 재료 추적성, 정밀 가공 및 100% 적용 가능한 밸브 압력 테스트를 통해 식품 및 음료, 바이오 의약품, 정밀 화학 및 데이터 센터 액체 냉각 응용 분야에 위생 밸브를 공급합니다.

밸브 작동 방식

작동 원리는 1/4 회전 버터플라이 밸브와 공압 작동을 결합합니다.

작동 순서

압축 공기 → 공압식 액추에이터 → 밸브 스템 → 디스크 회전 → 흐름 제어

압축 공기가 액츄에이터에 들어가면 액츄에이터는 버터플라이 디스크를 회전시키는 회전 운동을 생성합니다.

오픈 포지션

디스크는 파이프라인과 거의 일직선으로 회전하여 유체가 밸브를 통과할 수 있도록 합니다.

마감된 포지션

디스크는 흐름 경로를 가로질러 회전하여 파이프라인을 차단합니다.

자동화된 운영

공압식 액추에이터는 플랜트 제어 시스템으로부터 신호를 수신하여 프로세스 순서에 따라 자동으로 열리고 닫힐 수 있습니다.

따라서 이 밸브는 작업자가 배관 시스템의 모든 밸브에 수동으로 접근하지 않고도 반복 가능한 밸브 작동이 필요한 응용 분야에 적합합니다.

오류 방지 옵션

선택한 액추에이터에 따라:

· 복동식: 공기가 열림과 닫힘을 모두 작동합니다.

· 평상시 닫힘(NC): 공기가 제거되면 스프링 힘이 밸브를 닫힌 위치로 되돌립니다.

· 평상시 열림(NO): 공기가 제거되면 스프링 힘이 밸브를 열림 위치로 되돌립니다.

올바른 구성은 프로세스 제어 전략과 필요한 오류 위치에 따라 달라집니다.

재료 및 기술 사양

주요 엔지니어링 장점

컴팩트한 공압 구성

공압식 액추에이터는 밸브 핸들에 수동으로 접근할 필요 없이 자동화된 작동을 제공하므로 장비 조립 및 중앙 집중식 프로세스 제어에 실용적입니다.

위생적인 스테인레스 스틸 구조

표준 316L 스테인리스강 구성은 내식성을 제공하며 까다로운 위생 및 고순도 유체 환경에 매우 적합합니다.

매끄러운 내부 표면

지정된 구성에 Ra ≤ 0.8μm의 내부 표면 마감을 사용할 수 있어 공정 매체가 축적될 수 있는 영역을 줄이는 데 도움이 됩니다.

유연한 씰링 재료

EPDM은 표준 씰로 제공되는 반면, PTFE 및 FKM은 다양한 화학적 또는 온도 특성이 필요한 응용 분야에 사용할 수 있습니다.

다중 연결 구성

Tri-Clamp, 나사산/결합 및 맞대기 용접 구성을 통해 밸브를 다양한 위생 배관 시스템과 일치시킬 수 있습니다.

구성 가능한 작동

복동형, 상시 폐쇄형 및 상시 개방형 공압식 액추에이터 구성을 통해 엔지니어는 프로세스에 따라 작동 논리를 선택할 수 있습니다.

추적 가능한 자재 관리

DINGYUE는 해당 주문에 대한 재료 테스트 보고서(MTR) 및 열 번호 추적성을 제공하여 공급 프로세스 전반에 걸쳐 재료 검증을 지원합니다.

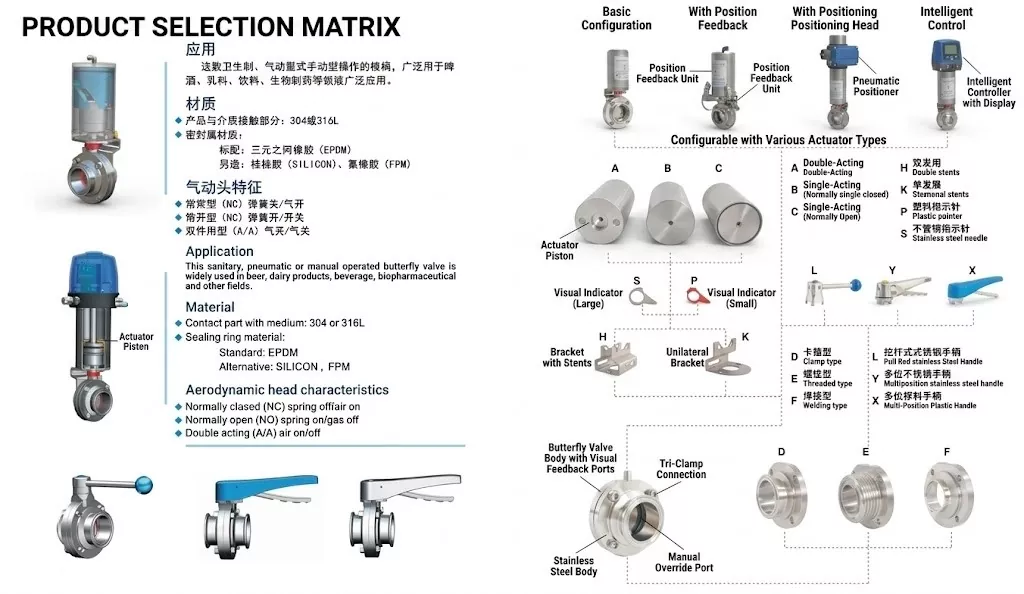

공압식 액추에이터 선택

액추에이터는 위생 버터플라이 밸브가 공압 신호에 반응하는 방식과 공기 공급이 중단될 때 발생하는 상황을 결정합니다.

복동식 액추에이터

코드: A

열림과 닫힘 모두 공기압을 사용합니다.

적합 대상:

· 자동화된 공정 라인

· 빈번한 사이클링

· 지속적인 압축 공기 공급 시스템

· 제어된 개폐가 필요한 애플리케이션

단동식 NC

코드: B

액추에이터는 압축 공기를 사용하여 밸브를 열고, 공기 압력이 제거되면 스프링 힘이 밸브를 닫힌 위치로 되돌립니다.

프로세스에 장애 시 닫힘 구성이 필요할 때 권장됩니다.

단동식 평상시 열림

코드: C

액추에이터는 압축 공기를 사용하여 밸브를 닫고, 공기 압력이 제거되면 스프링 힘이 밸브를 열린 위치로 되돌립니다.

프로세스에 페일오픈 구성이 필요할 때 권장됩니다.

위치 표시기 옵션

S - 스테인레스 스틸 표시기

까다로운 산업 환경에 적합한 내구성이 뛰어난 기계식 표시기입니다.

P — 플라스틱 고가시성 표시기

밸브 위치를 쉽게 시각적으로 식별할 수 있도록 설계된 경량 표시기입니다.

Connection & Mounting Options

연결 및 장착 구성은 기존 배관 시스템과 사용 가능한 설치 공간에 따라 선택해야 합니다.

트라이-클램프 연결 — D

위생 처리 시스템에 널리 사용되는 퀵 릴리스 위생 연결부입니다.

이점은 다음과 같습니다.

· 간편한 설치

· 빠른 분해

· 편리한 유지관리

· 위생배관 시스템에 적합

스레드/유니온 연결 — E

나사식 또는 유니언 스타일 연결이 필요한 배관 시스템용으로 설계되었습니다.

주변 장비가 호환되는 위생 스레드 인터페이스를 사용할 때 이 옵션을 고려할 수 있습니다.

맞대기 용접 연결 — F

영구 배관 설치용으로 설계되었습니다.

맞대기 용접 연결은 밸브가 공정 배관에 직접 통합되어 자주 제거할 필요가 없는 경우에 사용할 수 있습니다.

장착 브래킷

H — 견고한 양면 브래킷

기계적 안정성이 중요한 응용 분야에 견고한 액추에이터-밸브 장착 구성을 제공합니다.

K — 단면 브래킷

설치 공간이나 센서 위치를 고려해야 하는 보다 컴팩트한 장착 구성입니다.

장비 제조업체의 경우 생산 전에 액추에이터 방향 및 주변 간격을 확인해야 합니다.

응용 산업

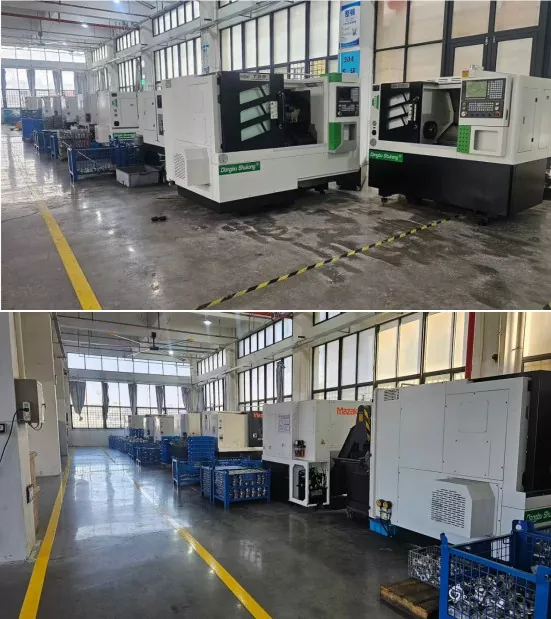

고급 제조 워크숍

우리 공장 벽에 저 표시가 보이나요? 우리는 SS304 및 SS316과 같은 다양한 유형의 스테인레스강을 자체 기계를 통해 완전히 분리된 공간에 보관합니다. 우리는 그것들을 결코 섞지 않습니다. 이는 귀하가 프리미엄 녹 방지 금속에 대한 비용을 지불할 때 귀하가 지불한 금액만큼 정확하게 얻을 수 있음을 보장합니다.
